Misuratore di vuoto meccanico 123010A

a tubo Bourdona doppia scalaanalogico

Tabelle di conversione delle unità di misura del vuoto e della pressione
Tabella di conversione delle unità di misura del vuoto e fattori di conversione delle unità di misura della pressione (valori assoluti).

• Codici prodotto: 3.00 (riferimento interno)

Vuotometri e manometri
L'organo di misura è basato sul principio della molla Bourdon. Una estremità è saldata al perno filettato formando un unico corpo; l'altra è libera. La deformazione della molla al variare della depressione/pressione viene amplificata e trasmessa all'indice per la lettura. Sono disponibili versioni con attacchi radiali o coassiali, con flangia da incasso o per esterno, a secco o in bagno di glicerina. Ad esclusione dei vuotometri Ø 40 mm, tutti gli altri hanno quadrante a doppia scala. Costruiti secondo le norme CE vigenti.

• Codici prodotto: 090315, 090320, 090325, 090310, 090110, 090116, 090210, 090510, 090516

Vuotometro con punzone d'acciaio
Realizzato per rilevare immediatamente il grado di vuoto all'interno di barattoli di latta e contenitori alimentari. Il modello in bagno di glicerina (art. 09 05 16) è dotato di punzone d'acciaio temprato per forare i contenitori e di una ventosa in mescola siliconica per garantire la tenuta del vuoto dopo la foratura. Disponibile in versione standard; altre versioni su richiesta.

• Codice prodotto: 090599

Vacuostati mini pneumatici
Vacuostati di dimensioni molto ridotte che forniscono o tolgono, a seconda del modello, un segnale pneumatico al raggiungimento di un grado di vuoto regolabile. Il differenziale tra valore massimo impostato e ripristino non è regolabile. Indicatissimi per il controllo dei generatori di vuoto e l'azionamento di valvole pneumatiche.

• Codici prodotto: 120130, 120230

Vacuostato mini elettromeccanico
Di piccole dimensioni, fornisce un segnale elettrico al raggiungimento di un grado di vuoto regolabile. Differenziale di pressione (isteresi) fisso 50 ÷ 60 mbar. Ideale per segnalazioni di sicurezza, avvio cicli, controllo ventose.

• Codice prodotto: 120210

Micro vacuostati digitali
Dispositivi tarati e compensati in temperatura per fornire un segnale digitale preciso al valore impostato. Punto di commutazione programmabile tramite vite di regolazione; LED rosso indica stato di commutazione. Isteresi pari al 2% del valore impostato (non regolabile). Involucro in policarbonato, sensore e circuito interno; connessioni vuoto in M5 maschio o femmina; allacciamento elettrico tramite cavo a tre fili. Adatti per aria secca e gas non corrosivi.

• Codici prodotto: 120510P, 120510N, 120511P, 120511N

Vacuostato analogico
Contenitore in ABS robusto e leggero; campo di regolazione 0 a -1 bar. Uscita analogica 1–5 V e uscita digitale PNP impostabile via Teach-In. Punto di commutazione e isteresi programmabili tramite pulsantini; due LED bicolori per stato e errori. Rotazione del dispositivo senza svitare dalla connessione del vuoto. Connessione vuoto: G 1/8" maschio o M5 femmina. Allacciamento elettrico: innesto con presa filettata M8-4 pin; cavo PUR su richiesta. Adatto per aria secca e gas non corrosivi.

• Codice prodotto: 120710

Vacuostati e pressostati digitali IO-Link
Contenitore ABS robusto, compatti e leggeri, installabili a bordo macchina. Display integrato che visualizza i valori; due LED per stato dei segnali. Punti di commutazione e isteresi programmabili; funzioni di comparazione, contatti NO/NC, unità di misura, blocco parametri, inversione display. Rotazione display senza scollegare connessioni pneumatiche. Connessioni pneumatiche: G 1/8" maschio o M5 femmina; elettriche: M8-4 pin (cavo PUR assiale o radiale su richiesta). Versione IO-Link con logo dedicato e funzionalità di parametrizzazione remota e diagnostica avanzata (Industria 4.0). Applicazioni: misurazione e controllo aria e gas non corrosivi, segnali di sicurezza, controllo ventose, ottimizzazione generatori di vuoto.

• Codici prodotto: 121010, 122511

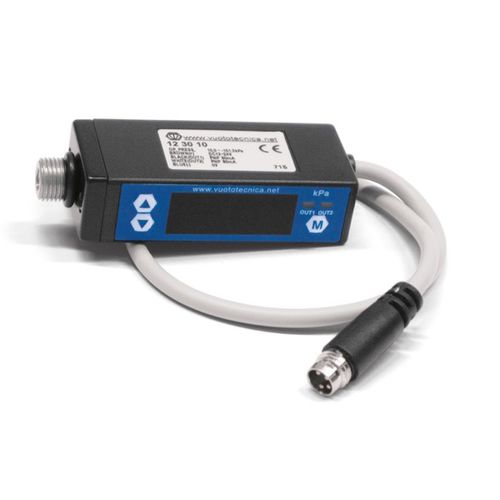

Vacuostati digitali
Versione con formato parallelepipedo in ABS; display che rende superfluo il vuotometro. Due LED (rosso/verde) per stato delle uscite; uscite indipendenti e programmabili. Alcuni modelli offrono uscita analogica 1–5 V e due uscite digitali PNP; versioni con cavo PUR integrato disponibili. Campo di regolazione fino a 0 a -1 bar per alcuni modelli; connessioni vuoto G 1/8" maschio o M5 femmina; allacciamento elettrico M8-4 pin o cavo PUR integrato.

• Codici prodotto: 123010A, 123010

Vacuostati e pressostati digitali
Racchiusi in contenitore ABS; display e LED integrati, uscite indipendenti, funzioni programmabili tramite pannellino (comparazione, NO/NC, unità misura, blocco parametri). Collegamento vuoto/pressione tramite duplice filettatura G 1/8" femmina; allacciamento elettrico tramite cavo a quattro fili o M8. Adatti per aria e gas non corrosivi; utili per segnalazioni di sicurezza, avvio cicli, controllo ventose e risparmio energetico tramite isteresi.

• Codici prodotto: 122010P, 123510P

Vacuostati e pressostati digitali con display a due colori
Display principale a due colori (rosso/verde) programmabile per condizioni differenti; display secondario per valori di impostazione. Indicatori luminosi per uscite 1 e 2; uscite indipendenti; funzioni programmabili (comparazione, NO/NC, scelta unità di misura, blocco parametri). Connessioni vuoto: G 1/8" maschio o M5 femmina; allacciamento elettrico con cavo dati rimovibile in dotazione.

• Codici prodotto: 124010, 124012, 124020

Accessori per vacuostati e pressostati digitali
Cavo con connettore assiale, cavo con connettore radiale, kit di fissaggio.

• Codici prodotto accessori principali: 001220, 001221, 001222, 001230, 001231, 001232, 001240, 001241, 001242, 001243

Valvole di regolazione del vuoto
All'apertura di un valore di vuoto pre-tarato, immettono aria atmosferica nel circuito per impedire l'aumento del valore impostato e mantenerlo costante. Usate anche come valvole di sicurezza su serbatoi o sistemi di presa con ventose. Regolazione tramite bussola zigrinata; taratura molto precisa. Temperatura di esercizio da -20 °C a +200 °C.

• Codici prodotto principali: 040110, 040110INOX, 040210, 040210INOX, 040310, 040310INOX, 040410, 040410INOX, 040510, 040510INOX

Riduttori di vuoto
Regolano e mantengono costante il grado di vuoto (depressione secondaria) indipendentemente dalla portata e dalle oscillazioni della depressione primaria. Funzionamento a membrana-pistone; non immettono aria nel circuito, permettendo più punti di presa a diversi valori di vuoto da un'unica fonte. Regolazione tramite vite zigrinata.

Caratteristiche tecniche e campi di impiego (esempi riportati nelle schede):

• Funzionamento: riduttore a membrana-pistone
• Pressione d'esercizio regolabile: tipicamente da 800 a 1 mbar ass. (alcuni modelli 980 a 1 mbar ass.; altri campi a seconda della serie)
• Portate: esempi da 2 a 160 m3/h, altri da 20 a 160 m3/h, e famiglie con portate 370–750 m3/h o 390–750 m3/h
• Temperatura ambiente operativa: esempi -10 °C a +80 °C (varia a seconda della serie)
• Posizione d'installazione: qualsiasi
• Riduttori per basso grado di vuoto: campo regolazione vicino alla pressione atmosferica (es. 980–1 mbar ass.)
• Riduttori con regolazione pneumatica: pressione relativa d'alimentazione tipica 0–3 bar o 0–5 bar a seconda della famiglia; la pressione di alimentazione regola il grado di vuoto
• Connessioni pneumatiche comuni: doppia filettatura G 1/8" maschio o M5 femmina
• Allacciamento elettrico comune sui dispositivi digitali: presa filettata M8-4 pin o cavo PUR integrato (2 m in alcuni modelli)
• Uscite: uscite digitali PNP, uscite analogiche 1–5 V su modelli selezionati
• Display e segnali: display integrato su vari modelli (anche a due colori), LED di stato per uscite, pulsantini per programmazione e Teach-In
• Materiali e costruzione: contenitori in ABS o policarbonato; elementi Bourdon per vuotometri; versioni in bagno di glicerina disponibili
• Applicazioni tipiche: misura e controllo di aria asciutta e gas non corrosivi, segnali di sicurezza, avvio cicli di lavoro, controllo di presa delle ventose, ottimizzazione consumi dei generatori di vuoto
• Documentazione tecnica e kit di ricambi: ogni famiglia dispone di schede PDF e kit di guarnizioni dedicati (riferimenti di serie interni)
