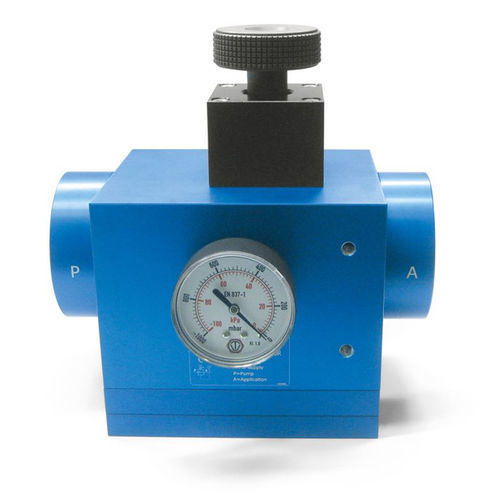

Misuratore di vuoto meccanico

a tubo Bourdondigitalea doppia scala

Apparecchiature elettriche di comando dotate di pannello operatore touch screen e PLC per depressori e depressori di sicurezza con due o più pompe
Le nuove apparecchiature elettriche sono costituite da un touch screen che unisce schermo e digitalizzatore per interazione con interfaccia grafica; i pannelli operatori installati sui Depressori sono sistemi HMI per un controllo semplice delle apparecchiature. Il quadro elettrico contiene apparecchiature di comando e controllo, raccoglie segnali digitali dal vacuostato per alimentare le pompe quando necessario. Realizzati per alimentazione monofase 230 Vac 50 Hz e trifase 400 Vac 50 Hz con grado di protezione IP 54. All'interno è presente un PLC che gestisce le logiche di controllo in manuale e automatico. Codici prodotto: DO10098VPLC DO10097VPLC DSO30097VPLC

Ventose particolari a soffietto con relativi supporti
Le ventose a soffietto si accartocciano a contatto della superficie in presenza di vuoto, creando un rapido movimento di sollevamento che impedisce la permanenza del carico sottostante. Adatte anche per compensare errori di planarità o superfici inclinate; impieghi: biscotti, figurine, etichette, minuterie metalliche/plastiche, cartoncini, sacchetti, prodotti friabili, uova, laminati plastici, ecc. Supporti in ottone nichelato o alluminio anodizzato con perno centrale filettato per fissaggio e aspirazione. Disponibili mescole standard e su richiesta mescole speciali per quantitativi minimi. Codici prodotto: 010509 010650 080650 010850 080850 011150 081150 011116 081116 081117 081117F 011523 081523 081523F 081524F 081526F 011620 081620 081621 081621F 011823 081823 081823F 081824F 081826F 011829 081829 081829F 081830F 081831F 011835S 081835 081835F 081836F 081837F 011850 081850 081851 081852 011917 081917 081918 012060 082060 082061 082062 012535 082535 082540 013050 083050 083050F 013099 083099 083099F 013055 083055 083055F 083240 083241A 083350 014050 084050 084050F 014080 084080 084080F 014290 084290 014290 084290F 015070 085070 015260 085060 015250 085250 015630 085630 017530 087530 017531S 087531S 015060 018060

Ventose a soffietto con relativi supporti, per la presa di confezioni flow pack
Particolarmente adatte per macchine automatiche ad elevata produttività nel packaging. Disponibili in mescole specifiche per uso alimentare e calzabili a freddo sui supporti senza collanti. Su richiesta e per quantitativi minimi fornitura in mescole speciali. Codici prodotto: 012030S 013045S 014055S 015065S 000818 0008127 0008474 0008475 082030S 083045S 084055S 085065S

Portaventose speciali fix con attacchi filettati maschio e femmina
I portaventose fix permettono la regolazione in altezza delle ventose tramite filettatura presente sulla bussola filettata. Composti da: una bussola filettata con due ghiere per montaggio all’automatismo; un raccordo rapido per collegamento al tubo d’aspirazione. Codici prodotto: 067090 067091 067092 067093 067094 067095 067096 067080 067081 067082

Portaventose antirotativi con molla incassata e attacco femmina o maschio
Componente in alluminio che garantisce prestazioni elevate, sistema antirotativo per impedire rotazioni indesiderate, molla incassata protegge da urti e contaminanti. Elevata sezione di passaggio per flusso abbondante di vuoto; bronzina filettata lunga 90 mm per ampia regolazione; boccole di scorrimento in materiale plastico per movimenti morbidi; due ghiere di bloccaggio tipo KM7. Attacchi filettati maschio/femmina. Ideale per robotica, Pick & place e automazioni. Codici prodotto: VCH12M36 VCH12F36

Generatori di vuoto monostadio e multifunzione serie MSVE - Generalità
I generatori di vuoto MSVE sono in grado di asservire completamente un sistema di presa a depressione. Sistema originale di alimentazione aria compressa tramite otturatori coassiali per grande apporto d'aria agli eiettori e sistema di espulsione; eiettori monostadio alimentati a bassa pressione (max 4 bar) con elevata velocità di svuotamento. Due microelettrovalvole gestiscono l'alimentazione dell'aria compressa e il controsoffio di scarico (regolabile tramite regolatore di flusso a vite). Valvola di ritegno integrata sulla connessione d’aspirazione. Vacuostato digitale con display e led per segnalazione commutazioni. Distributore in alluminio anodizzato con filtro d'aspirazione ispezionabile. Modulazione del vacuostato per risparmio d'aria compressa. Adatti per robotica e per asservimento di sistemi di presa a ventose per lamiere, vetri, marmi, ceramiche, plastica, cartoni, legno. Codici prodotto: (serie MSVE indicata nella pagina)

Gruppo di alimentazione Vacumanager serie VM IO-Link
Unità elettro-pneumatiche per alimentazione e gestione di generatori di vuoto monostadio e multistadio. Corpo/distributore in alluminio anodizzato che integra: vacuostato digitale con display (versione IO-Link disponibile), valvola di alimentazione aria compressa, valvola di contro-soffio, regolatore di flusso per valvola di contro-soffio. Circuito compatto per gestione generazione vuoto e contro-soffio; abbinamento con cavi Energy Saving Vuototecnica per efficientamento energetico. Raccomandate per gestione sistemi Octopus con generatori pneumatici e valvole autoescludenti. Codici prodotto: VM01 VM03 VM01IO VM03IO 0015202 0015157 0007424 001220 001221 007304 0015447 123010

Accessori per generatori di vuoto monostadio
Valvole pneumatiche ad otturatore coassiale servopilotate per intercettare aria compressa ai generatori, per pressioni 1,5-7 bar; scelta in funzione della connessione di alimentazione e portata richiesta. Elettrovalvole pneumatiche ad otturatore coassiale servopilotate con corpo in alluminio anodizzato e otturatore coassiale azionato da microelettrovalvola; compatte, installabili direttamente sui generatori per eliminare tubazioni. Codici prodotto: 070071 070171 070271 e VPE00NCV24CC VPE00NOV24CC VPE01NCV24CC VPE01NOV24CC VPE02NCV24CC VPE02NOV24CC VPE03NCV24CC VPE03NOV24CC VPE04NCV24CC VPE04NOV24CC

Ventosa VMG134 per piastrelle strutturate
Progettata per macchine selezionatrici automatiche per piastrelle strutturate; realizzata in gomma spugna ad alta densità con mantenimento elasticità dopo numerosi cicli. Disponibile in tre mescole: EPDM (SB) -40 °C / +130 °C; Geranio (OF) -40 °C / +80 °C; Neoprenica (NF) -20 °C / +80 °C. Un lato autoadesivo per fissaggio rapido; supporto in Anticorodal anodizzato con quattro fori e due connessioni per vuoto sigillate con O-Ring in NBR. Manutenzione: sostituzione sola gomma spugna autoadesiva. Codici prodotto: 01134134 VMG134 0008479

Riduttori di vuoto con regolazione pneumatica
I riduttori con regolazione pneumatica regolano il grado di vuoto mediante pressione dell'aria di alimentazione del cilindro pneumatico. Funzione: regolare e mantenere la depressione secondaria indipendentemente dalla depressione primaria; non immettono aria atmosferica nel circuito. Principio: contrasto tra cilindro pneumatico a corsa breve e pistone fluttuante spinto dal differenziale di pressione. Caratteristiche tecniche principali riportate nella pagina: funzionamento a membrana-pistone; pressione relativa d’alimentazione fino a 5 bar (per alcuni articoli); pressione d’esercizio regolabile da 800 a 1 mbar ass.; portate da 370 a 750 m3/h; temperatura ambiente -10 a +80 °C. Codici prodotto: 110831 110931

Ventose Vacupredator per la presa di buste, sacchi e contenitori flessibili
Progettate per presa di buste, sacchi e contenitori flessibili in carta o plastica (polveri, granulati, prodotti sfusi o liquidi). Realizzate in alluminio anodizzato con piastra asolata interna e guarnizione in gomma spugnosa speciale per adattarsi alle grinze durante la presa evitando perdite perimetrali. Forza di sollevamento calcolata su grado di vuoto minimo -75 kPa, superficie interna della guarnizione e coefficiente di sicurezza 3. Applicazioni: confezioni flow pack, sacche per fleboclisi, sacchetti dolciumi, sacchi granulati plastici, cemento, zucchero, farina. Codici prodotto: VP12OF1015 VP22OF1515 VP0612OF1015 VP0916OF1030 VP0921OF1030 VP1520OF1030 VP2030OF1530 VP3040OF1530

Riduttori di vuoto (serie generale)
Apparecchi per regolare il grado di vuoto e mantenerlo costante tramite vite di regolazione. Funzionamento membrana-pistone; pressione d’esercizio regolabile da 800 a 1 mbar ass.; portate da 390 a 750 m3/h; temperatura ambiente -10 a +80 °C; posizione d’installazione: qualsiasi. Codici prodotto: 110811 110911

Elettrovalvole per vuoto a 2 vie, a comando diretto
Elettrovalvole a comando diretto, due posizioni, otturatore conico servocomandato dal vuoto; normalmente chiuse (su richiesta normalmente aperte). Corpo in alluminio anodizzato, otturatore in silicone su stelo in acciaio inox e membrana in mescola gommata telata; attuatore azionato da bobina elettrica plastificata (classe isolamento F). Grado di protezione IP 54 (IP 65 con connettore). Tolleranza tensione ±10%; assorbimento massimo 20 VA AC e 18 W DC; bobina orientabile 360° e connettore orientabile 180°. Uso sconsigliato su impianti con grado di vuoto inferiore a 850 mbar assoluti. Caratteristiche tecniche: pressione d’esercizio 0,5 - 850 mbar ass.; temperatura fluido aspirato -5 a +60 °C. Codici prodotto: EGN40NC EGN40NO EGN52NC EGN52NO

Elettropiloti per vuoto a 2 vie e a 3 vie
Elettropiloti appositamente studiati per il vuoto, a comando diretto e normalmente chiusi. Corpo in alluminio anodizzato, otturatore in NBR o HNBR, bobina plastificata (classe isolamento F), grado di protezione IP 54 (IP 65 con connettore), tolleranza tensione ±10%, assorbimento massimo 20 V.A. AC e 18 W DC. Pressione d’esercizio da 1 a 1500 mbar assoluti; temperatura del fluido aspirato -5 a +60 °C. Codici prodotto 070016/070020/070120/070220/070320 (elenco presente nella pagina).

Piani aspiranti speciali PH e P2H per sistemi octopus
Piani sostitutivi dei PX e P2X per sistemi OCTOPUS, realizzati con lastre in alluminio anodizzato con fori equidistanti e rivestiti con gomma spugnosa microforata; disponibili spessori 20 mm (PH) e 30 mm (P2H). Fori calibrati per calcolo portata del generatore e mantenimento vuoto minimo in presenza di perdite o assenza di alcuni oggetti. Indicati per barattoli, lattine, flaconi, vasetti vuoti e privi di coperchio/tappo. Non adatti per bottiglie vuote per acqua o vino. Codici prodotto: PH1520 PH2030 PH2040 PH2060 PH3030 PH3040 PH3050 PH4040 PH4060 PH40100 PH6080 PH60120 PH80100 PH110130 P2H1520 P2H2030 P2H2040 P2H2060 P2H3030 P2H3040 P2H3050 P2H4040 P2H4060 P2H40100 P2H6080 P2H60120 P2H80100 P2H110130

Ventose per la presa di film plastici, flow pack e settore packaging
Serie progettata per manipolazione di oggetti sottili e leggeri; labbro sottile per adattamento a variazioni di forma; tasselli interni distribuiscono uniformemente la depressione evitando deformazioni. Per prestazioni consigliata mescola Para per aderenza e delicatezza. Codici prodotto: elenco codici presenti sulla pagina (es. 011409 0008239 0008240 081409 ...).

Campionari e apparecchiature per uso dimostrativo - Banco test prove BT00
Apparecchio con 6 prese di vuoto e 2 pneumatiche per test di presa a depressione o con ventose Bernoulli per scelta delle ventose. Utile per esposizioni, showroom o sale prove. Necessita allacciamento ad aria compressa, vuoto e linea elettrica. Caratteristiche tecniche: alimentazione elettrica Monofase V230 ±10% 50/60 Hz; potenza elettrica 0.5 kW; consumo aria compressa 390 L/min @2 bar; peso 30 kg. Codice prodotto: BT00

Vacuostati e pressostati digitali IO-Link
Contenitore ABS robusto, compatto, installabile a bordo macchina. Tarati e compensati in temperatura, display integrato visualizza i valori; due LED per stato dei due segnali digitali di uscita. Programmazione punti di commutazione e isteresi (0-100%) via pulsanti; funzioni configurabili (comparazione, NO/NC, unità di misura, blocco parametri, inversione display). Rotazione libera display; connessioni pneumatiche G 1/8" maschio o M5 femmina; elettriche M8 a 4 pin (cavo PUR su richiesta). Applicazioni: misura e controllo aria asciutta e gas non corrosivi; ideale per segnali di sicurezza, avvio cicli, controllo ventose e ottimizzazione consumi generatori di vuoto. Versione IO-Link con logo “IO-Link” per comunicazione bidirezionale e parametrizzazione remota. Codici prodotto: 121010 122511

Ventose Star Vacuum con relativi supporti maschio e femmina
Serie SV sviluppata per manipolazione senza deformazione di oggetti piani e flessibili (interfalde, fogli lamiera sottili) grazie ai settori di rinforzo interni a forma di stella. Connubio tra labbro morbido e piano d’appoggio stabile; supporto metallico in alluminio anodizzato filettato maschio o femmina disponibile. Codici prodotto: SV20SR SV25SR SV30SR SV40SR SV50SR ... SV20F SV25F SV30F SV40F SV50F

Gruppo aspirante con filtro a sifone GA FS 50 ES
Gruppo aspirante denominato GAFS50ES. (Codice prodotto presente nella pagina).

Piccoli sistemi di presa a depressione OCTOPUS
Sistema OCTOPUS dotato di uno o più generatori di vuoto alimentati ad aria compressa, corpo principale in alluminio anodizzato, piano aspirante con fori calibrati e gomma spugnosa forata, generatore multistadio con silenziatore integrato. Fornibili su richiesta con dimensioni e generatori differenti. Codici prodotto: SO0808X SO0712X

Filtri d’aspirazione in linea, FCL, FPL e FIL
Grandi filtri in linea per trattenere impurità e polveri fini con scarso effetto sulla portata. Corpo cilindrico in plexiglas trasparente, flange in alluminio anodizzato trattenute da anelli seeger; cartuccia filtrante interna. Tipologie cartucce: Serie SP (carta plissettata), SS (rete polipropilene plissettata), SA (rete acciaio inox AISI 304), RP/RS/RA (innesto rapido con doppio O-ring). Sconsigliato impiego in presenza di vapori o condense d’acqua/olio per elementi in carta. Caratteristiche: pressione d’esercizio da 0,5 a 3000 mbar ass.; temperatura -20 a +60 °C. Codici: FPL4 FCL4 FIL4 ... SP/5M SS/5M SA/5M RP/5 RS/5 RA/5 ecc.

Gruppi aspiranti con filtro a sifone GA FS 20 ES ÷ GA FS 30 ES
Gruppi simili ai precedenti ma con dimensioni e tipo generatore variati; costituiti da filtro a sifone, generatore multistadio con sistema ES, vuotometro integrato, valvola a manicotto per intercettazione aria compressa. Alimentazione esclusivamente da aria compressa 4 ÷ 6 bar. Caratteristiche tecniche: pressione d’esercizio 0,5 ÷ 1000 mbar ass.; temperatura del fluido -5 ÷ +50 °C; grado di filtrazione 60 μ. Codici: GAFS20ES GAFS25ES GAFS30ES

Tubi flessibili per aria compressa e vuoto e relativi raccordi
Tubi TPR studiati per il vuoto, costruiti in un pezzo unico con materiali plastici autoestinguente, anima interna di rinforzo, ottima flessibilità e leggerezza. Interno liscio per ridurre perdite di carico; resistenti all'abrasione, agenti atmosferici e molti prodotti chimici. Linea di raccordi RMTPR e RTPR per eliminare fascette stringitubo; raccordi robusti e a perfetta tenuta di vuoto. Codici prodotto: TPR3/8 TPR1/2 TPR3/4 TPR1 TPR11/4 TPR11/2 TPR2 TPR3 RTPR3/8 RTPR1/2 RTPR3/4 RTPR1 RMTPR11/4 RMTPR11/2 RMTPR2 RMTPR3

Cartucce filtranti per filtri d’aspirazione in linea FCL, FPL e FIL
Cartucce prodotte in materiali diversi: 00FCL03 (carta plissettata), 00FPL01 (polietilene poroso), 00FIL01 (rete acciaio inox AISI 304). Sconsigliato impiego in presenza di vapori o condense per cartucce in carta. Codici: 00FCL03 00FPL03 00FIL03

Filtri di aspirazione in linea (serie piccola)
Piccoli filtri in linea installabili vicino ai punti d’utilizzo per filtraggio frazionato e controllo visivo; corpo in plexiglas, flange in alluminio anodizzato e cartuccia interna. Caratteristiche tecniche: pressione d’esercizio 0,5 ÷ 3000 mbar ass.; temperatura -20 ÷ +60 °C. Codici: FPL1 FCL1 FIL1 ... FPL3MF FCL3MF FIL3MF

Apparecchi pneumatici per test sottovuoto (bubble test)
Apparecchi per testare la tenuta delle saldature in confezioni flow-pack mediante immersione in recipiente cilindrico in plexiglas e creazione del vuoto; dotati di generatore multistadio, valvola di ritegno, valvola a manicotto, riduttore aria compressa con manometro, valvola manuale per ripristino pressione atmosferica. Il gonfiamento della confezione immersa evidenzia eventuali perdite con formazione di bollicine. Valori di collaudo regolabili e ripetibili automaticamente. Caratteristiche: pressione d’esercizio 0,5 ÷ 1000 mbar ass.; temperatura fluido -5 ÷ +50 °C; grado di filtrazione 60 μ. Codici prodotto: ATP02 ATP03 ATP04 ATP07

Caratteristiche / specificazioni tecniche

• Alimentazione quadri elettrici: monofase 230 Vac 50 Hz e trifase 400 Vac 50 Hz; grado di protezione IP 54.
• Generatori MSVE: eiettori monostadio, alimentazione max 4 bar, valvola di ritegno integrata, vacuostato digitale con display.
• Vacumanager VM: integrazione vacuostato digitale, valvola di alimentazione, valvola contro-soffio, regolatore di flusso; versioni IO-Link disponibili.
• Riduttori di vuoto: funzionamento a membrana-pistone; pressione d’esercizio regolabile da 800 a 1 mbar ass.; portate tipiche 370–750 m3/h; temperatura ambiente -10 ÷ +80 °C.
• Elettrovalvole/elettropiloti: bobina plastificata classe F; IP 54 (IP 65 con connettore inserito); tolleranza tensione ±10%; assorbimento max 20 VA AC / 18 W DC.
• Filtri e cartucce: serie SP/SS/SA/RP/RS/RA con materiali da carta plissettata, polipropilene o acciaio inox; pressione d’esercizio fino a 3000 mbar assoluti; temperatura -20 ÷ +60 °C (variabile per modelli).
• Gruppi aspiranti GA FS (ES): alimentazione aria compressa 4–6 bar; funzione di mantenimento vuoto automatico tramite vacuostato integrato; adatti per presenza di liquidi refrigeranti e sostanze cremose.
• Tubi TPR: autoestinguenti, interno liscio, elevata flessibilità e resistenza all’abrasione; raccordi RMTPR/RTPR per connessioni a tenuta di vuoto.
• Ventose speciali: mescole specifiche (EPDM, Geranio, neoprene, Para, gomma spugna) con intervalli di temperatura variabili (es. EPDM -40/+130 °C).
