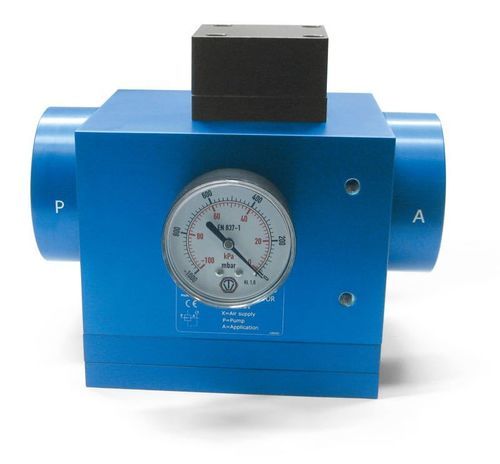

Regolatore del vuoto a diaframma Riduttori di vuoto con regolazione pneumatica

per alta portata

Descrizione
I riduttori di vuoto con regolazione pneumatica regolano il vuoto secondario variando la pressione di alimentazione di un cilindro pneumatico a corsa breve: aumentando la pressione di alimentazione aumenta il grado di vuoto secondario e viceversa. Questi riduttori mantengono un valore di vuoto preimpostato (depressione secondaria) indipendentemente dalle oscillazioni della pompa o della depressione primaria. A differenza delle valvole di regolazione del vuoto, non immettono aria atmosferica nel circuito, consentendo più punti di presa con valori di vuoto differenti da un'unica fonte. Il principio di funzionamento si basa sull'azione di contrasto tra un cilindro pneumatico a corsa corta e un pistone flottante spinto dalla differenza di pressione tra la depressione secondaria e la pressione atmosferica.

Caratteristiche tecniche

• Funzionamento: regolatore membrana‑pistone
• Pressione di alimentazione: 0 ÷ 5 bar (per riduttori art. 11..31)
• Pressione di lavoro regolabile: 1 ÷ 800 mbar abs. (per riduttori art. 11..31)
• Portata: 370–750 m3/h
• Temperatura ambiente: -10 ÷ +80 °C
• Posizione di installazione: qualsiasi

Impiego
Questi riduttori sono progettati per impianti di vuoto centralizzati in cui ogni punto di presa deve essere regolato indipendentemente nell'ambito del valore di vuoto dell'impianto. Sono necessari quando il vuoto di lavoro deve essere inferiore al vuoto primario e mantenuto costante. I riduttori con regolazione pneumatica possono essere installati anche a distanza dal quadro comandi; è sufficiente un regolatore di pressione sul quadro per azionarli.

Codici prodotto

• 110831
• 110931

Caratteristiche / specificazioni tecniche

• Principio: cilindro pneumatico a corsa corta contro pistone flottante (membrana‑pistone)
• Campo pressione alimentazione: 0–5 bar (art. 11..31)
• Pressione d'esercizio regolabile: 1–800 mbar abs. (art. 11..31)
• Portata: 370–750 m3/h
• Temperatura di esercizio: -10 ÷ +80 °C
• Installazione: qualsiasi orientamento
