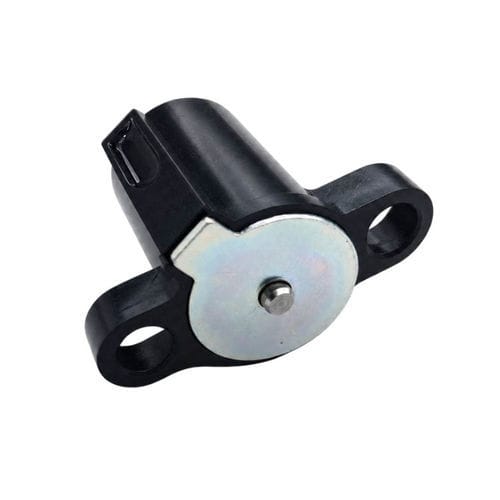

Elettromagnete di fermo WL2334

linearedi bloccodi blocco

Panoramica
I solenoidi tubolari a scatto sono attuatori elettromagnetici compatti che forniscono movimento lineare con un meccanismo bistabile (scatto). Mantengono la posizione dopo l'azionamento senza alimentazione continua, riducendo consumo energetico e calore. La costruzione tipica include involucro tubolare, bobina di precisione, gruppo stantuffo, magnete permanente opzionale, meccanismo di ritorno e features di montaggio. Usi comuni: controllo accessi, serrature smart, distributori automatici, automazione industriale, dispositivi medici e apparecchiature di sicurezza.

Caratteristiche

• Costruzione tubolare compatta per alta efficienza magnetica.
• Basso consumo energetico: energia solo durante la commutazione grazie allo scatto magnetico/meccanico.
• Adeguata capacità di mantenimento con funzionamento silenzioso.
• Disponibile in più tensioni, corse e forze di mantenimento per adattarsi alle applicazioni.
• Design resistente con semplici opzioni di montaggio.

Applicazioni

• Serrature smart per porte, serrature per armadi e dispositivi di sicurezza per hotel (soluzioni alimentate a batteria).
• Meccanismi di bloccaggio e dispensazione per distributori automatici.
• Automazione industriale: azionamento, posizionamento e interblocchi.
• Dispositivi medicali e armadi automatizzati che richiedono dimensioni ridotte e basso rumore.
• Azionamenti automotive (sportelli carburante, meccanismi di sicurezza), apparecchiature telecom, sistemi bancari e armadietti.

Vantaggi e svantaggi

• Vantaggi: efficienza energetica (nessuna corrente continua per mantenere lo stato), risposta rapida, funzionamento silenzioso, ingombro ridotto, ampia scelta di tensioni/corse/forze, lunga durata.
• Svantaggi: struttura interna più complessa rispetto ai tipi push-pull di base (costo potenzialmente maggiore), sensibilità a tensioni di alimentazione instabili, degrado del magnete permanente ad alte temperature, corsa in genere più corta rispetto ad alcuni attuatori motorizzati.

Risoluzione problemi e manutenzione

• Verificare che la tensione di alimentazione corrisponda al valore nominale per garantire corretto scatto e rilascio.
• Ispezionare cablaggio e connettori per allentamenti, danni o corrosione.
• Controllare controller e fusibili se il solenoide non si aziona.
• Pulire l'involucro tubolare e l'area dello stantuffo da polvere o detriti se il movimento è bloccato o rallentato.
• Monitorare il surriscaldamento dovuto a carico eccessivo, tensione errata o ventilazione insufficiente per evitare danni all'isolamento della bobina.
• Forza di tenuta bassa può indicare degrado magnetico; rumore o vibrazioni possono derivare da montaggio allentato o componenti usurati.

Come selezionare
Selezionare un solenoide tubolare a scatto valutando la tensione operativa richiesta, la forza di mantenimento (con margine di sicurezza), la lunghezza della corsa (ottimizzare per la forza), il ciclo di lavoro (intermittente vs continuo), le condizioni ambientali (temperatura, umidità, necessità di impermeabilizzazione), la velocità di risposta, i cicli di vita attesi, i vincoli di montaggio e eventuali esigenze di stantuffo o fissaggio personalizzati.

Tubolare a scatto vs Telaio a scatto — differenze chiave
Progetto e circuito magnetico: il tubolare (tubo d'acciaio chiuso) offre maggiore efficienza magnetica e densità di forza; il telaio (C/D) è aperto e meno efficiente. I tipi tubolari generalmente offrono migliore protezione ambientale, maggiore resistenza a urti/vibrazioni e vita più lunga, mentre i tipi a telaio risultano più economici per produzioni ad alto volume e ambienti puliti.

Riepilogo scheda tecnica
Panoramica tecnica, note operative, applicazioni, caratteristiche, guida alla risoluzione dei problemi e consigli di selezione per il WL2334. Una scheda tecnica riassuntiva elenca tensioni nominali, potenze, forze e dettagli di produzione/fornitura.

FAQ (selezione)

• D: Che cos'è un solenoide tubolare a scatto? R: Un attuatore elettromagnetico che usa lo scatto magnetico o meccanico per mantenere la posizione senza alimentazione continua.
• D: Come risparmia energia? R: L'energia è consumata solo durante il cambiamento di posizione; lo stantuffo rimane bloccato senza corrente.
• D: Quali tensioni sono disponibili? R: Tensioni comuni: 6V DC, 12V DC, 24V, 48V e 89V DC; tensioni personalizzate possibili.
• D: Possono essere utilizzati in continuo? R: Sono progettati principalmente per servizio intermittente; l'uso continuo può causare surriscaldamento.

Specifiche tecniche

• Brand: Weilong Technology
• Model Number: WL2334
• Rated Voltage (V): DC 12V, 24V, 48V to 89V
• Rated Power (W): 7 - 14.4 W
• Work Model: Pull-Push Type
• Holding Force: 5 N (push force: 200 gf)
• Stroke: Customized
• Reset Time: 1 s
• Service Life: 200,000 cycles
• Certifications: CE, RoHS, ISO9001
• Material: Carbon steel housing
• Lead Wire Length: 200 mm
• Install Style: mounted with screw hole for easy setup
• Tolerance of Dimension: +/- 0.1 mm
• Water-proof: None (standard)
• Insulation Class: B
• Hi-Pot Test: AC 600V 50/60Hz 2s
• Non-excitation Holding Force: 0
• Working Temperature: -10°C to 100°C
• Duty Cycle: 1 - 100%
• Thread Depth: /
• Payment Term: TT or LC at sight
• Sample Order: Yes
• Warranty: 1 Year
• MOQ: 500 pcs
• Supply Ability: 5000 pcs per week
• Delivery Time: 30 days
• Port of Loading: Shenzhen
