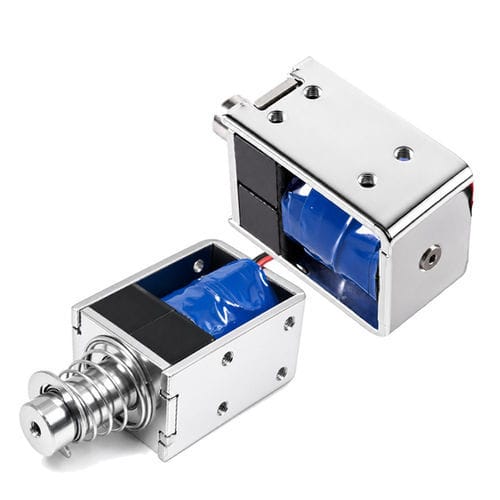

Elettromagnete di fermo WL1037

di bloccoa magnete permanentein miniatura

Panoramica del prodotto
Il WL1037 è un solenoide DC a scatto (bistabile) push-pull progettato per applicazioni di bloccaggio e fissaggio dove l'alimentazione continua non è desiderata. Si aggancia tramite magneti permanenti e richiede brevi impulsi DC solo per cambiare stato, rendendolo adatto a sistemi a batteria e a basso consumo.

Caratteristiche principali

• Funzionamento bistabile a due posizioni: mantiene la posizione senza corrente continua.
• Attivazione a impulsi: commutazione in millisecondi; bassa energia per il mantenimento.
• Disponibile in configurazioni a singola bobina (richiede inversione di polarità) o a doppia bobina.
• Design compatto con alto rapporto forza/volume.
• Scelte di involucro: aperto, tubolare (resistente all'umidità) o chiuso (IP65/IP67 disponibili).

Dettagli prodotto

• Brand: Weilong Technology
• Modello: WL1037
• Tensione nominale: DC 24.0 V (altre: 3V, 5V, 12V, 48V)
• Potenza nominale: 12,3 W
• Modalità di lavoro: Push-Pull
• Forza di mantenimento: 2,6 N (tip.)
• Corsa: 10 mm (personalizzabile 2–15 mm)
• Tempo di reset: 0,2 s
• Vita utile: ~500.000 cicli
• Classe di isolamento: B; Hi-Pot: AC 600V 2s
• Lunghezza fili: 200 mm; Montaggio: viti
• Temperatura operativa: -10°C a 100°C
• Ciclo di servizio: dipende dal modello (si raccomandano impulsi/intermittenza)
• Certificazioni: CE, RoHS, ISO9001
• MOQ: 1000 pz; Capacità: 5000 pz/settimana; Consegna: ~30 giorni da Shenzhen

Meccanismo
Il solenoide sfrutta magneti permanenti per bloccare il nucleo nella posizione estesa o ritratta. Un breve impulso DC con polarità controllata (o l'attivazione della bobina opposta) sconfigge l'aggancio magnetico per muovere il nucleo; al termine dell'impulso il flusso magnetico permanente mantiene la posizione senza corrente.

Vantaggi

• Consumo molto basso in stato di mantenimento — ideale per apparecchi alimentati a batteria.
• Assenza di riscaldamento a riposo, migliorando l'affidabilità.
• Conserva l'ultima posizione comandata in caso di interruzione dell'alimentazione (fail-last).
• Ingombro ridotto con elevata forza rispetto alle dimensioni.

Limiti

• Richiede inversione di polarità nel pilotaggio (singola bobina con ponte H) o pilotaggio a doppia bobina.
• Non dispone di ritorno fail-safe intrinseco — è necessario un meccanismo aggiuntivo per comportamento di sicurezza.
• Durata dell'impulso critica: impulso insufficiente può non agganciare; impulso eccessivo può surriscaldare la bobina.
• Costo superiore rispetto ai solenoidi base a causa dei magneti e dell'assemblaggio di precisione.

Applicazioni

• Serrature elettroniche, controllo accessi e chiusure di armadi.
• Apparecchi alimentati a batteria: contatori, strumenti portatili, telecomandi.
• Distributori automatici, macchine emettitrici di biglietti e sistemi di erogazione.
• Automazione industriale: deflettori, deviatori, valvole pilota dove l'alimentazione continua è impraticabile.
• Contatti e meccanismi di bloccaggio automobilistici che richiedono basse correnti di mantenimento.

Riepilogo troubleshooting

• Controlli elettrici: verificare tensione d'ingresso, ampiezza/durata e polarità degli impulsi; continuità e isolamento della bobina.
• Controlli meccanici: pulire la sede del nucleo, verificare allineamento e gioco, ispezionare le molle.
• Guasti di aggancio: impulso set/reset debole o assente, magneti demagnetizzati, bloccaggio del nucleo — correggere il segnale di pilotaggio, pulire/allineare o sostituire i componenti.

Specifiche tecniche (valori chiave)

• Brand: Weilong Technology
• Modello: WL1037
• Tensione nominale: DC 24.0 V
• Potenza: 12,3 W
• Tipo: Push-Pull
• Forza di mantenimento: 2,6 N
• Corsa: 10 mm (personalizzabile)
• Tempo di reset: 0,2 s
• Vita utile: 500.000 cicli
• Certificazioni: CE, RoHS, ISO9001
• Lunghezza fili: 200 mm; Montaggio: viti; Tolleranza: ±0,1 mm
• Protezione: per default nessuna (varianti tubolari/ermetiche disponibili)
• Temperatura operativa: -10°C a 100°C; Classe d'isolamento: B; Hi-Pot: AC 600V 2s
• MOQ: 1000 pz; Capacità: 5000 pz/settimana; Consegna: ~30 giorni; Porto: Shenzhen
