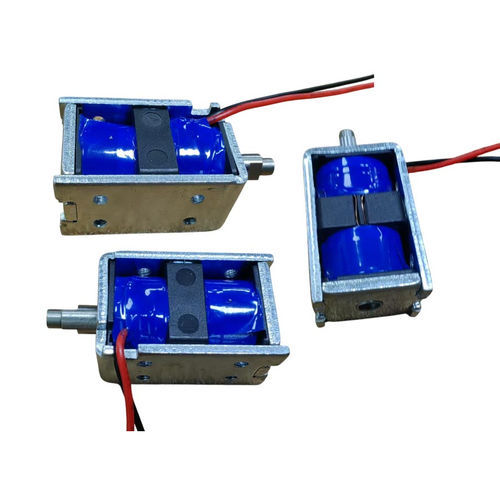

Elettromagnete lineare WL1035

a magnete permanentecompatto24 V

Panoramica
Il solenoide a scatto push-pull Weilong AS 1035 (WL1035) è un attuatore elettromeccanico che converte impulsi elettrici brevi in movimento lineare e si blocca a fine corsa senza alimentazione continua. Progettato per installazioni compatte che richiedono basso consumo e risposta rapida.

Funzionamento
Con un impulso breve, la bobina genera un campo magnetico che muove il perno in avanti o indietro. Un magnete permanente o un meccanismo di bloccaggio mantiene il perno in posizione dopo l'impulso, eliminando la necessità di corrente continua e riducendo calore e consumo.

Applicazioni

• Controllo accessi: serrature intelligenti, scrocco elettronico
• Distributori e meccanismi di erogazione
• Dispositivi medici portatili e diagnostici
• Automazione industriale: valvole, cancelli, pinze, end-effector robotici
• Automotive: attuatori porte, meccanismi di commutazione
• Mobili smart, locker pacchi, armadi intelligenti

Vantaggi e svantaggi

• Vantaggi: funzionamento a impulsi — consumo medio molto basso, mantenimento senza alimentazione continua, minore generazione di calore, dimensioni compatte, attuazione rapida.
• Svantaggi: il meccanismo di bloccaggio aumenta la complessità, può richiedere un driver a impulsi dedicato, i valori di forza di mantenimento possono variare (vedi note), possibile usura magnetica/meccanica a lungo termine se non specificato correttamente.

Risoluzione dei problemi (problemi comuni)

• Nessun movimento: verificare alimentazione, cablaggio, parametri dell'impulso e integrità della bobina.
• Impossibile bloccare: controllare l'allineamento del magnete, ostruzioni meccaniche e polarità/durata dell'impulso.
• Surriscaldamento: ciclo di servizio eccessivo o tensione errata.
• Risposta lenta: ispezionare attrito, detriti o tolleranze di montaggio errate.

Scheda tecnica (tabella chiave)

• Marca: Weilong
• Numero modello: AS 1035 (WL1035)
• Tensioni nominali: DC 12V, 18V, 24V
• Potenza nominale: 24 W
• Tipo di lavoro: Pull / Push
• Forza di mantenimento: indicata 280 GF (≈2,75 N) in un punto e 20 N in un altro — verificare prima dell'ordine
• Corsa (mm): 3–8 mm (personalizzabile, tipica 4–8 mm)
• Tempo di reset: 0,2 s ON, 1,8–2 s OFF (esempio)
• Vita utile: 100.000 cicli
• Certificazioni: CE, RoHS, ISO9001
• Materiale: ferro magnetico di qualità
• Lunghezza cavi: 200 mm
• Montaggio: a vite
• Tolleranza dimensionale: ±0,1 mm
• Classe isolamento: B (130°C)
• Hi-Pot: AC 600V 50/60Hz 2 s
• Temperatura di esercizio: -10°C a 100°C
• Ciclo di servizio: funzionamento a impulsi, 1–100% (es. 0,2 s ON / 1,8 s OFF)
• MOQ: 1000 pz; Capacità: 5000 pz/settimana; Consegna: 30 giorni da Shenzhen
• Pagamento: TT o LC a vista; Garanzia: 1 anno

Caratteristiche dell'unità

• Scocca: acciaio al carbonio con rivestimento zincato, finitura liscia; testata 96 h in nebbia salina per resistenza alla corrosione.
• Perno: acciaio al carbonio, Ø 4–10 mm, rivestimento zincato.
• Bobina: rame puro progettata per una crescita di temperatura controllata.
• Esempio elettrico: resistenza 6 Ω, corrente ≈12 A, potenza 24 W.
• Tensioni disponibili: DC 12V / 18V / 24V; corsa configurabile 3–8 mm.

Specifiche tecniche

• Marca: Weilong
• Modello: AS 1035 (WL1035)
• Tensioni nominali: DC 12 V, 18 V, 24 V
• Potenza nominale: 24 W
• Resistenza: 6 Ω (esempio)
• Corrente operativa: ≈12 A (esempio)
• Corsa: 3–8 mm configurabile (tipica 4–8 mm)
• Forza di mantenimento: 280 GF (e alternativamente 20 N indicato) — confermare in base all'applicazione
• Lunghezza cavi: 200 mm
• Scocca: acciaio al carbonio zincato (test nebbia salina)
• Perno: acciaio al carbonio zincato (Ø 4–10 mm)
• Classe isolamento: B (130°C)
• Hi-Pot: AC 600 V 50/60 Hz 2 s
• Vita utile: 100.000 cicli
• Esempi di ciclo: 0,2 s ON, 1,8–2 s OFF (range 1–100%)
• Temperatura di servizio: -10°C a 100°C
• Montaggio: tipo vite
• Certificazioni: CE, RoHS, ISO9001
• MOQ / Fornitura / Consegna: 1000 pz MOQ; ~5000 pz/settimana; 30 giorni da Shenzhen
