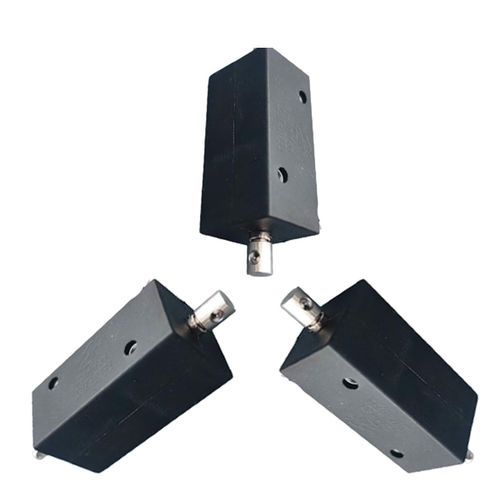

Elettromagnete di fermo WL0735B

di bloccoa magnete permanentecompatto

Panoramica del prodotto
Un solenoide a scatto push-pull è un attuatore elettromeccanico che fornisce movimento lineare di spinta e trazione e rimane agganciato in posizione senza alimentazione continua. Un breve impulso elettrico cambia lo stato; lo stantuffo viene trattenuto da un magnete permanente o da un dispositivo di bloccaggio meccanico, offrendo una soluzione a basso consumo adatta a sistemi automatizzati e apparecchiature alimentate a batteria.

Come funziona
Un impulso elettrico alimenta la bobina e sposta lo stantuffo interno nella posizione di push o pull. Lo stantuffo viene mantenuto da un magnete o da un fermo meccanico, quindi non è necessario corrente di mantenimento. Un impulso inverso o una bobina di rilascio riporta lo stantuffo alla posizione iniziale.

Caratteristiche principali

• Mantiene la posizione senza alimentazione continua (scatto)
• Bassa generazione di calore in funzionamento
• Risposta rapida adatta a commutazioni ad alta velocità
• Ingombro compatto e funzionamento silenzioso
• Lunga vita operativa (progettato per elevati cicli)
• Configurabile in tensioni, corse e forze di tenuta

Applicazioni industriali

• Automazione industriale: meccanismi di bloccaggio, sistemi di smistamento e movimentazione, attuatori robotici, interblocchi di sicurezza
• Controllo accessi: serrature elettroniche per porte e armadi
• Distributori automatici e apparecchiature di erogazione
• Dispositivi medicali e strumenti portatili
• Sistemi automobilistici: serrature elettroniche, meccanismi di sedili o trasmissione
• Valvole e apparecchiature di controllo fluidi, dispositivi IoT e apparecchi a batteria

Vantaggi

• Ridotto consumo energetico (alimentazione solo durante la commutazione)
• Non richiede corrente di mantenimento
• Minore temperatura di esercizio e vita utile estesa
• Posizionamento preciso e funzionamento silenzioso

Svantaggi

• Progettazione più complessa e costo generalmente superiore rispetto ai solenoidi non a scatto
• Richiede circuiti di controllo a impulso (inversione polarità o doppia bobina) in molti progetti
• La forza di tenuta dipende dal design del magnete/fermo e può essere limitata per carichi molto elevati
• Può essere influenzato da forti campi magnetici esterni o urti meccanici se non adeguatamente protetto

Risoluzione dei problemi

• Verificare tensione di alimentazione e caratteristiche dell’impulso
• Ispezionare cablaggio, connettori e saldature
• Misurare la resistenza della bobina e controllare aperto/corto
• Controllare ostruzioni meccaniche, contaminazione o corrosione
• Confermare integrità del fermo e durata corretta dell’impulso
• Valutare il ciclo di lavoro per evitare surriscaldamento dovuto a uso continuo eccessivo

Come selezionare

• Specificare forze di tenuta e forze di push/pull necessarie
• Confermare la corsa necessaria (3–5 mm tipica per questo modello)
• Scegliere la tensione di esercizio (DC 12V o DC 24V) e la corrente ammessa
• Definire ciclo di lavoro, frequenza di commutazione e tempi di risposta richiesti
• Verificare dimensioni di montaggio, protezione ambientale e intervallo di temperatura di esercizio
• Eseguire test su prototipo per convalidare forza, durata e comportamento elettrico

Specifiche tecniche

• Marca: Weilong Technology
• Numero modello: WL0735B
• Tensione nominale: DC 12V o DC 24V
• Potenza nominale: 9 W
• Modalità di lavoro: Push–Pull (scatto)
• Forza di mantenimento: 500 Gf
• Forza push/pull: 120 Gf
• Corsa: personalizzabile, 3–5 mm
• Corrente: 0,75 A
• Materiale: corpo in acciaio al carbonio
• Lunghezza cavo: 200 mm
• Installazione: montaggio con fori per viti
• Tolleranza dimensionale: ±0,1 mm
• Impermeabilità: non specificata
• Classe d’isolamento: B
• Test Hi‑Pot: AC 600V 50/60Hz 2s
• Forza di mantenimento senza eccitazione: 0
• Temperatura di lavoro: -10°C a 100°C
• Ciclo di lavoro: 1–100%
• Vita utile: ~100.000 cicli
• Termini di pagamento: TT o LC a vista
• Ordine di campione: Sì
• Garanzia: 1 anno
• MOQ: 500 pezzi
• Capacità di fornitura: 5.000 pezzi a settimana
• Tempi di consegna: 40 giorni
• Porto di carico: Shenzhen
