Nottolino con chiusura a spinta WL0726

con serraturacon apertura a pressionead apertura a spinta

Panoramica

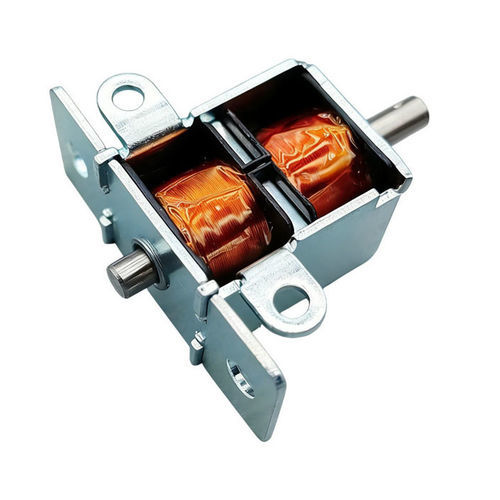

Il blocco elettromagnetico a scatto WL 0726 è un blocco bistabile compatto e a risparmio energetico progettato per sistemi automatizzati e applicazioni di sicurezza. Mantiene lo stato bloccato o sbloccato senza alimentazione continua e richiede solo un impulso per cambiare stato. Adatto per armadietti intelligenti, distributori automatici, chioschi, sportelli ATM, armadi medicali e vari dispositivi IoT/industriali. Disponibile in DC 6V, 12V e 24V; progettato per lunga durata, bassa generazione di calore e forza/corsa configurabili.

Costruzione e principio di funzionamento
L'unità è composta da una bobina e un perno (plunger) con un meccanismo bistabile che utilizza un magnete permanente o un chiavistello meccanico per mantenere la posizione senza eccitazione continua. Il funzionamento avviene tramite controllo a impulsi (tip. 20–100 ms) o inversione di polarità per il commutazione bistabile. Le varianti supportano comportamenti fail-safe o fail-secure in base alle esigenze applicative.

Caratteristiche funzionali principali

• Progettazione bistabile a risparmio energetico: mantiene la posizione senza corrente continua.
• Risposta rapida e lunga durata operativa (tip. 200.000 cicli).
• Forza di tenuta e corsa regolabili per adattarsi alle esigenze di montaggio e bloccaggio.
• Opzioni di tensione: DC 6V / 12V / 24V.
• Modalità di lavoro lineare push-pull (plunger push/pull).

Applicazioni

• Armadi intelligenti, armadi per pacchi e soluzioni di stoccaggio self-service.
• Distributori automatici, sistemi di biglietteria, chioschi automatici e ATM.
• Armadi e scomparti di apparecchiature medicali.
• Serrature per scomparti automobilistici e sistemi di controllo accessi.
• Automazione industriale, dispositivi IoT e dispositivi per edifici intelligenti.

Vantaggi

• Consumo energetico molto basso rispetto ai solenoidi a servizio continuo (adatto a sistemi a batteria).
• Bassa generazione di calore e vita operativa estesa.
• Design compatto e leggero per integrazione in spazi ristretti.
• Personalizzabile in tensione, corsa e forza di tenuta.
• Configurabile per funzionamento fail-safe o fail-secure.

Svantaggi

• Richiede elettronica di controllo a impulsi precisa, aumentando la complessità del sistema.
• Il costo iniziale può essere superiore rispetto ai solenoidi non a scatto semplici.
• In alcuni progetti, il tempo di reset e la forza di tenuta possono differire rispetto a soluzioni a servizio continuo.

Risoluzione dei problemi (sintesi)

• Il blocco non si attiva: verificare la tensione di alimentazione, il segnale d'impulso (20–100 ms), il cablaggio e la continuità della bobina.
• Il blocco si attiva ma non si blocca: aumentare energia/durata dell'impulso entro le specifiche; ispezionare il chiavistello/il magnete e l'allineamento meccanico.
• Forza di bloccaggio insufficiente: verificare tensione stabile; valutare variante a forza maggiore; controllare usura o ostruzioni.
• Surriscaldamento della bobina: evitare eccitazione continua; assicurare tensione corretta e ridurre il ciclo di lavoro.
• Funzionamento intermittente: serrare le connessioni elettriche; utilizzare circuito di controllo stabile; considerare involucro IP per esposizione ambientale.
• Vibrazioni/rumore: controllare fissaggi e allineamento; sostituire componenti usurati.
• Blocco bloccato: assicurarsi che venga applicato l'impulso inverso per i tipi bistabili; rimuovere inceppamenti; sostituire l'unità difettosa se necessario.

Linee guida per progettazione e integrazione
Identificare vincoli applicativi (spazio, ambiente, fail-safe vs fail-secure, fonte di alimentazione). Definire parametri elettrici (tensione: 6/12/24V DC, impulso 20–100 ms, corrente/potenza) e meccanici (corsa tipica 5–10 mm, forza di tenuta richiesta, tipo di perno, montaggio). Scegliere tra ritenuta magnetica o chiavistello meccanico secondo i compromessi. Considerare limiti termici/cicli e selezionare avvolgimento con margine termico. Specificare grado IP per uso esterno e protezione anticorrosione se necessario. Integrare driver appropriato (MOSFET/driver), implementare controllo a impulsi o inversione di polarità e feedback opzionale. Validare il ciclo di vita con test di cicli, termici, vibrazione e corrosione. Opzioni di personalizzazione: tensione, corsa, forza, montaggio, connettore e rivestimenti.

Specifiche tecniche

• Brand: Weilong Technology
• Model Number: WL 0726
• Rated Voltage (V): DC 6V, 12V, or 24V
• Rated Power (W): 14–25 W
• Work Mode: Push and Pull Linear
• Holding Force (N): 1–10 N
• Stroke (mm): 5–10 mm (customizable)
• Reset Time(s): 1 s ON, 9 s OFF
• Service Life: 200,000 cycles (typical)
• Certification: CE, ROHS, ISO9001
• Material: Superior magnet iron
• Lead Wire Length (mm): 200 mm
• Install Style: Screw mounting
• Tolerance of Dimension: +/- 0.1 mm
• Water-proof: None (standard)
• Insulation Class: B
• Hi-Pot Test: AC 600V 50/60Hz 2s
• Non-excitation Holding Force: 0 N
• Working Temperature: -10°C to 100°C
• Duty Cycle: 1–100%
• Payment Term: TT or LC At Sight
• Sample Order: Yes
• Warranty: 1 Year
• MOQ: 1000 pcs
• Supply Ability: 5000 pcs per week
• Delivery Time: 30 Days
• Port of Loading: Shenzhen
