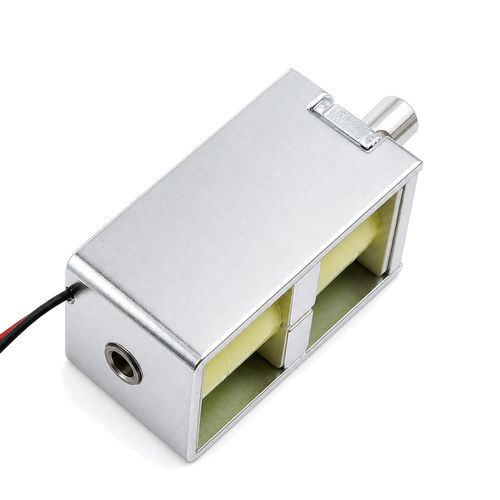

Elettromagnete lineare WL1253

a magnete permanentecompattobistabile

Panoramica del prodotto
Il WL1253 è un elettromagnete lineare a bloccaggio (bistabile) che mantiene la posizione del perno (esteso/ritratto) senza alimentazione continua, sfruttando un magnete permanente per il bloccaggio meccanico. Un breve impulso di polarità cambia lo stato; non consuma energia quando è bloccato, perciò è adatto a dispositivi alimentati a batteria e applicazioni a basso consumo in standby.

Descrizione funzionale principale
Il WL1253 è composto da una bobina, un magnete permanente, un perno e un involucro. Un impulso DC breve con polarità adeguata inverte o rafforza il campo magnetico per spostare il perno; il magnete permanente mantiene la nuova posizione senza ulteriore consumo. Corsa tipica: 6 mm (personalizzabile). Tensioni operative comunemente fino a 36 V DC a seconda della versione.

Principio di funzionamento
Il dispositivo combina un elettromagnete e un magnete permanente. Il magnete permanente fornisce la forza di tenuta in entrambe le posizioni senza alimentazione. Applicando un impulso DC correttamente polarizzato si genera un campo transitorio che annulla o rinforza il campo permanente, spostando il perno nella posizione stabile opposta. Dopo l'impulso il perno rimane bloccato dal magnete permanente fino al successivo impulso di polarità opposta.

Caratteristiche principali

• Operazione bistabile: due posizioni stabili con consumo zero in stato bloccato.
• Ridotta generazione di calore grazie all'uso di impulsi; adatto ad azionamenti intermittenti.
• Elevata forza di tenuta rispetto alle dimensioni grazie al magnete permanente interno.
• Risposta rapida e design compatto; opzioni di schermatura magnetica.
• Funzionamento tramite impulsi brevi (es. 20–100 ms); tensione raccomandata fino a DC 36 V per WL1253.

Come evitare errori di progetto comuni

• Modalità potenza costante: evitare guida continua. Limitare la durata dell'impulso (20–100 ms) per prevenire il surriscaldamento della bobina.
• Polarità errata: utilizzare un ponte H o un driver bidirezionale; un transistor unidirezionale non è sufficiente.
• EMF di ritorno: aggiungere diodi flyback o clamp Zener per assorbire i picchi di tensione alla fine dell'impulso.
• Sovraccarico: non superare la forza di tenuta massima; prevedere arresti meccanici.
• Alimentazione insufficiente: assicurarsi che la sorgente possa fornire la corrente di spunto (fino a 1–2 A a 12 V tip.).
• Interferenze ferromagnetiche: evitare parti in acciaio/ferro vicine che deviano il flusso; preferire fissaggi non ferrosi.
• Smagnetizzazione: evitare temperature estreme o impulsi ripetuti scorretti che possano indebolire il magnete permanente.

Scheda tecnica (estratto)

• Brand: Weilong Technology
• Model Number: WL1253
• Rated Voltage: DC 36V
• Rated Power: 30.9 W
• Work Model: Push-Pull Type
• Holding Force: 3000 GF
• Stroke (mm): 6 mm (personalizzabile)
• Reset Time: 0.2 s
• Service Life: 100,000 cycles
• Certification: CE, RoHS, ISO9001
• Material: Superior magnet iron
• Lead Wire Length: 200 mm
• Install Style: Screw
• Tolerance of Dimension: +/- 0.1 mm
• Water-proof: None (non-IP rated)
• Insulation Class: B
• Hi-Pot Test: AC 600V 50/60Hz 2s
• Pushing Force: 600 GF
• Working Temperature: -10°C to 100°C
• Duty Cycle: 1–100%
• Thread Depth (mm): /
• Payment Term: TT, or LC At Sight
• Sample Order: Yes
• Warranty: 1 Year
• MOQ: 1000 pcs
• Supply Ability: 5000 pcs per Week
• Delivery Time: 30 Days
• Port of Loading: Shenzhen

Vantaggi e svantaggi

• Vantaggi: consumo zero in standby, dissipazione di calore minima in stato di mantenimento, memoria meccanica, compatto e lunga durata in uso intermittente.
• Svantaggi: richiede guida bidirezionale (ponte H), forza d'attrazione generalmente inferiore rispetto ai solenoidi alimentati in continuo, non ideale per commutazioni ad altissima frequenza, sensibile ai campi magnetici esterni.

Punti principali per il troubleshooting

• Non si blocca (si muove ma non resta): ampiezza dell'impulso troppo breve o magnete smagnetizzato. Aumentare l'impulso a 50–100 ms; sostituire se necessario.
• Non si muove: bobina in corto/aperta, bloccaggio meccanico o guasto del driver. Misurare la resistenza della bobina; ispezionare la sede del perno; verificare le tensioni del driver.
• Blocco intermittente: polarità sbagliata, corrente d'impulso insufficiente o blocco meccanico. Verificare polarità e stabilizzare l'alimentazione (condensatore low-ESR vicino alla bobina).
• Blocca ma si sgancia sotto carico: carico esterno superiore alla forza di tenuta o interferenza ferromagnetica. Usare un solenoide più potente o fissaggi non ferrosi.
• Surriscaldamento durante gli impulsi: controllare la temporizzazione firmware; aggiungere watchdog o limite hardware per evitare conduzione prolungata.

Applicazioni
Applicazioni tipiche: serrature intelligenti, valvole di interruzione per contatori, dispositivi medici portatili (valvole/controller), meccanismi di bloccaggio per veicoli elettrici, distributori automatici, sistemi di controllo accessi, attuatori IoT e altre automazioni a basso consumo che richiedono mantenimento di stato senza energia.

Specifiche tecniche

• Model: WL1253
• Rated Voltage: DC 36V
• Rated Power: 30.9 W
• Work Type: Push-Pull (bi-stable)
• Holding Force: 3000 GF
• Pushing Force: 600 GF
• Stroke: 6 mm (customizable)
• Reset Time: 0.2 s
• Service Life: 100,000 cycles
• Certifications: CE, RoHS, ISO9001
• Material: Superior magnet iron
• Lead Wire Length: 200 mm
• Mounting: Screw
• Dimension Tolerance: +/- 0.1 mm
• Waterproof: None (not IP rated)
• Insulation Class: B
• Operating Temperature: -10°C to 100°C
• Duty Cycle: 1–100%
• MOQ: 1000 pcs
• Supply Capacity: 5000 pcs/week
• Typical lead-time: 30 days
