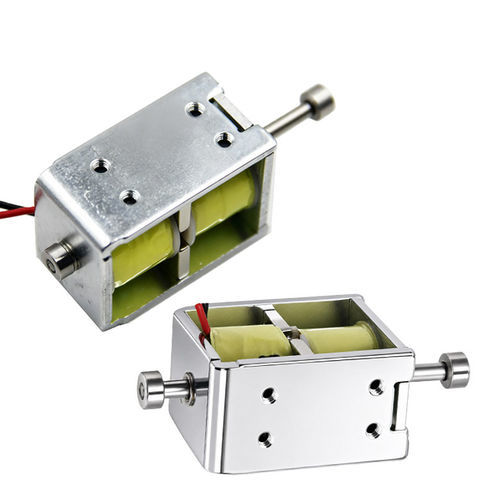

Elettromagnete di fermo WL0837

linearedi bloccoa magnete permanente

Overview
Il solenoide a blocco bistabile WL0837 è un attuatore elettromeccanico progettato per applicazioni che richiedono il mantenimento della posizione con consumo medio molto basso. Utilizza un magnete permanente per trattenere il pistone in una delle due posizioni stabili dopo un breve impulso elettrico dipendente dalla polarità, eliminando la necessità di corrente di mantenimento continua. Il design compatto è adatto a sistemi alimentati a batteria, con spazio limitato o critici per la sicurezza nei settori industriale, automobilistico e della sicurezza.

Product overview (compact bistable latching solenoid)
Progetto industriale compatto disponibile nelle varianti push/pull e rotative, con corpo in acciaio o acciaio inossidabile e bobine in rame ad alta conducibilità. Funziona con alimentazioni DC a bassa tensione (intervallo tipico 3,6V–24V). Il bloccaggio magnetico garantisce consumo nullo in mantenimento. Diverse dimensioni, corse e opzioni di montaggio consentono l’integrazione in automazione, controllo fluidi, sistemi di chiusura e applicazioni veicolari.

How it works
Il dispositivo combina una bobina elettromagnetica e un magnete permanente. Un impulso elettrico breve (dipendente dalla polarità) applicato alla bobina rinforza o si oppone al flusso del magnete permanente, facendo muovere il pistone nella posizione stabile alternativa. Dopo l’impulso il magnete permanente mantiene il pistone senza alimentazione. Invertendo la polarità si riporta il pistone allo stato precedente. La commutazione si ottiene con impulsi dell’ordine dei millisecondi, consentendo un consumo medio molto basso e minima generazione di calore.

Features

• Efficienza energetica: consumo solo durante gli impulsi di commutazione; zero consumo in mantenimento.
• Ritenzione bistabile: due stati stabili mantenuti da un magnete permanente.
• Bassa generazione di calore grazie a impulsi attivi brevi.
• Comportamento fail-safe: mantiene lo stato in caso di interruzione dell’alimentazione.
• Ingombro compatto: bobina e assemblaggio più piccoli rispetto ai solenoidi a funzionamento continuo.

Difference: single-latching vs double-latching
Single-latching mantiene la posizione a un’estremità dopo l’impulso e richiede un impulso inverso per tornare. Double-latching (veramente bistabile) blocca in modo affidabile entrambe le estremità della corsa senza alimentazione. Scegliere il tipo in base alla necessità di mantenere una o entrambe le posizioni in modo passivo.

Applications

• Controllo fluidi: irrigazione, HVAC e valvole sanitarie — impulso per aprire/chiudere senza corrente di mantenimento.
• Sicurezza e controllo accessi: serrature intelligenti e chiusure di armadi/rack che mantengono lo stato senza alimentazione continua.
• Aerospaziale e automotive: attuatori a basso consumo per chiusure, interruttori di isolamento e sistemi di gestione batteria.
• Automazione industriale: porte di smistamento, blocchi di sicurezza, relè a scatto e meccanismi di mantenimento posizione.
• Dispositivi IoT alimentati a batteria e sensori remoti dove il consumo minimo è essenziale.

Advantages & Disadvantages

• Vantaggi: consumo medio molto basso, minima generazione di calore, alta affidabilità e mantenimento della posizione in caso di perdita di alimentazione.
• Svantaggi: costo unitario superiore rispetto ai solenoidi semplici; richiede un driver bipolare; sensibile alla smagnetizzazione a temperature molto elevate o campi esterni forti; generalmente corsa più corta rispetto ad alcuni progetti a servizio continuo.

Troubleshooting (common issues & remedies)

• Problema: non commuta — Causa: impulso insufficiente in ampiezza/durata. Rimedio: verificare driver (tensione/corrente/durata) e cablaggio; ridurre cadute di tensione.
• Problema: commuta ma non mantiene — Causa: magnete indebolito o surriscaldato. Rimedio: controllare temperatura operativa ed esposizione magnetica; sostituire l’unità se degradata.
• Problema: funzionamento intermittente — Causa: connessioni allentate o alimentazione instabile. Rimedio: ispezionare connettori, continuità e stabilità dell’alimentazione; verificare la forma dell’impulso.
• Problema: stato sconosciuto all’avvio — Causa: stato precedente sconosciuto. Rimedio: implementare una routine di avvio per impostare uno stato sicuro definito.

Design tips & selection guidance
Specificare la capacità del driver per fornire la tensione, la corrente e la durata dell’impulso richieste. Se è richiesto uno stato sicuro alla perdita di alimentazione, prevedere un circuito dedicato (es. scarica di condensatore o attuatore ausiliario). Considerare il rischio di smagnetizzazione selezionando la classe di temperatura adeguata e uno schermatura se necessario. Scegliere una forza di mantenimento ≥2× del carico meccanico previsto. Definire spinta/tra­zione necessaria, corsa, tensione di alimentazione e vincoli ambientali (temperatura, umidità, corrosione). Valutare single- vs double-latching in base a sensibilità alle interferenze e usura meccanica.

Product Datasheet (key parameters)
Brand: Weilong Technology
Model Number: WL0837
Rated Voltage (V): DC 12V
Rated Power (W): 10–20W
Push Pull Force: 300 Gf
Holding Force: 500 Gf
Stroke (mm): 3–5 mm (customizable)
Working Duty: 20%
Service Life: 100,000 cycles
Certification: CE, RoHS, ISO9001
Material: Superior Magnet Iron
Lead Wire Length (mm): 200 mm
Install Style: Screw
Tolerance of Dimension: +/- 0.1 mm
Water-proof: None
Insulation Class: B
Hi-Pot Test: AC 600V 50/60Hz 2s
Non-excitation Holding Force: 0
Working Temperature: -10°C to 100°C
Duty Cycle: 1-100%
Payment Term: TT, or LC At Sight
Sample Order: Yes
Warranty: 1 Year
MOQ: 1000 pcs
Supply Ability: 5000 pcs per week
Delivery Time: 30 Days
Port of Loading: Shenzhen

Technical specifications

• Model: WL0837
• Brand: Weilong Technology
• Rated supply: DC 12V
• Rated power: 10–20 W
• Push/pull force: 300 Gf
• Holding force: 500 Gf
• Stroke: 3–5 mm (customizable)
• Working duty: 20% (typical)
• Service life: ~100,000 cycles
• Material: high-quality magnet iron
• Lead wire: 200 mm
• Mounting: screw
• Insulation class: B
• Operating temperature: -10°C to 100°C
• Certifications: CE, RoHS, ISO9001
• MOQ: 1000 pcs; Supply ability: 5000 pcs/week; Typical delivery: 30 days
