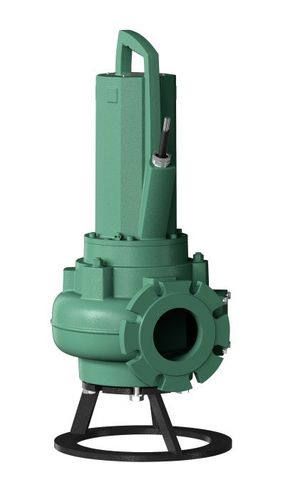

Pompa a vortice Rexa PRO series

per acque reflueelettricasommersa

Panoramica

• Estremamente efficiente grazie alla girante monocanale ottimizzato al migliore rendimento
• Sicurezza di funzionamento grazie a giranti aperte arretrate a basso rischio di intasamento
• Sicurezza verificata. Di serie con omologazione Ex secondo ATEX
• Tecnologia dei motori IE3 ad elevata efficienza energetica disponibile come opzione

Tabella varianti (estratto)
Denominazione del prodotto | Flangia di mandata | Potenza nominale del motore P2 | Campo d’applicazione Ex | Interruttore a galleggiante | Spina di rete | Alimentazione di rete | Passaggio libero del sistema idraulico | Codice articolo
Rexa PRO-C05-322A/21M011X523/O | DN 50 | 1,1 kW | ATEX Zone 1, ATEX Zone 2 | no | no | 1~230 V, 50 Hz | 45 mm | 6098471
Rexa PRO-C05-322A/21T011X540/O | DN 50 | 1,1 kW | ATEX Zone 1, ATEX Zone 2 | no | no | 3~400 V, 50 Hz | 45 mm | 6098472
Rexa PRO-C05-324A/21M011X523/O | DN 50 | 1,1 kW | ATEX Zone 1, ATEX Zone 2 | no | no | 1~230 V, 50 Hz | 45 mm | 6098473
Rexa PRO-C05-324A/21T011X540/O | DN 50 | 1,1 kW | ATEX Zone 1, ATEX Zone 2 | no | no | 3~400 V, 50 Hz | 45 mm | 6098474
Rexa PRO-C05-326A/21M015X523/O | DN 50 | 1,5 kW | ATEX Zone 1, ATEX Zone 2 | no | no | 1~230 V, 50 Hz | 45 mm | 6098475
Rexa PRO-C05-326A/21T015X540/O | DN 50 | 1,5 kW | ATEX Zone 1, ATEX Zone 2 | no | no | 3~400 V, 50 Hz | 45 mm | 6098476
Rexa PRO-C05-328A/21T025X540/O | DN 50 | 2,5 kW | ATEX Zone 1, ATEX Zone 2 | no | no | 3~400 V, 50 Hz | 45 mm | 6098477
Rexa PRO-C05-329A/21T025X540/O | DN 50 | 2,5 kW | ATEX Zone 1, ATEX Zone 2 | no | no | 3~400 V, 50 Hz | 45 mm | 6098478
(La tabella completa delle varianti prodotto è presente nella pagina con numerosi altri codici articolo e configurazioni di portata/potenza/flangia.)

Informazioni di serie - Applicazioni

• Tipo costruttivo: Pompa per acque cariche completamente sommergibile progettata per installazione sommergibile fissa e mobile e per installazione fissa all'asciutto; funzionamento continuo o intermittente
• Liquidi: Per sollevamento in ambiente professionale di acque cariche con presenza di corpi solidi organici; acque reflue (con una piccola percentuale di sabbia e ghiaia); fanghi con un contenuto massimo di sostanza secca dell'8% (a seconda del sistema idraulico scelto)

Equipaggiamento / funzionamento

• Omologazione Ex secondo ATEX (di serie)
• Controllo della temperatura di avvolgimento con sensore bimetallo
• Rilevamento perdite per il vano motore (solo motore P 13)
• Cavo di collegamento con estremità libere
• Versione monofase con quadro elettrico con condensatore

Chiave di lettura della denominazione (esempio fornito)
Esempio: Rexa PRO-V06-212A/21M015X540/O
Rexa = Pompa sommergibile per acque cariche
PRO = Serie
V / C = Forma della girante (V = girante aperta arretrata; C = girante monocanale)
06 = Diametro nominale raccordo di mandata (05 = DN 50, 06 = DN 65/80, 08 = DN 80, 10 = DN 100)
21 = Contatore delle prestazioni
2 = Numero curva caratteristica
A = Identificativo della versione del materiale e del rivestimento
2 = Numero poli
1 = Classe di efficienza del motore (1 = IE1, 3 = IE3)
T / M = Tipo di alimentazione di rete (M = monofase, T = trifase)
015 = Valore/10 = potenza nominale del motore P2 in kW
X = Omologazione Ex secondo ATEX
5 = Frequenza di rete: 50 Hz
40 = Codice per tensione nominale (23 = 230 V, 40 = 400 V)
O = Cavo di collegamento con estremità libere

Immagini illustrative e versioni

• Versioni della serie: Rexa PRO C (girante monocanale) e Rexa PRO V (girante aperta arretrata)

Fornitura

• Pompa
• Istruzioni di montaggio, uso e manutenzione

Opzioni

• Motori IE3
• Monitoraggio termico dell’avvolgimento con sensore PTC
• Avvolgimento motore nella classe di isolamento "H"
• Guarnizioni statiche in FKM (FPM)
• Rivestimento Ceram C0 per corpo e girante a protezione dalla corrosione
• Tensioni speciali

Accessori

• Sistema di sospensione per installazione sommersa
• Piede di accoppiamento per la versione portatile
• Regolatori di livello
• Elettrodo cilindrico esterno per il controllo di tenuta nella vasca di raccolta
• Kit di fissaggio con tiranti interconnessi di ancoraggio
• Accessori per il montaggio e catene
• Quadri elettrici, relè e spine

Caractéristiques / spécifications techniques

• Alimentazione di rete: 1~230 V, 50 Hz oppure 3~400 V, 50 Hz
• Modo di funzionamento sommerso: S1
• Modalità di funzionamento non sommerso (solo motore P 13): breve durata S2-30 min; funzionamento intermittente S3 25%
• Grado di protezione: IP68
• Classe isolamento: F (opzione H disponibile)
• Temperatura del liquido: 3…40 °C (37…104 °F); max. 60 °C (140 °F) per 3 min
• Profondità d’immersione max.: 20 m (66 ft)
• Materiali: Corpo motore, corpo del gruppo idraulico e girante: EN-GJL-250 (ghisa grigia, ASTM A48 Class 35/40B)
• Guarnizioni statiche: NBR (nitrile); Tenuta lato pompa: SiC/SiC; Tenuta lato motore: C/MgSiO4
• Estremità albero: Acciaio inossidabile 1.4021 (AISI 420)
