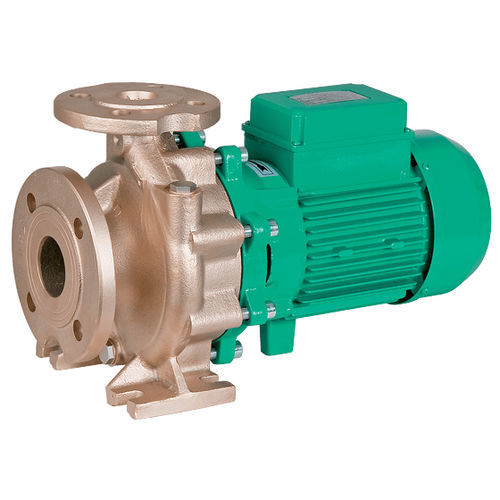

Pompa a rotore BM series

ad acquacon motore elettricoautoadescante

Presentazione

• Costruzione a blocco compatto a motore ventilato di tipo compatto con motore trifase direttamente collegato con flangia e albero motore pompa passante.
• Utilizzabile in numerose applicazioni in acciaio inossidabile fuso (BM-S) e in bronzo fuso (BM-B).
• Orientamento all'utilizzatore grazie a prestazioni e dimensioni principali secondo EN 733 (norma DIN per pompe normalizzate).
• Piedi di serie del corpo pompa e del motore per installazione su basamento in cemento.

Tipo costruttivo
Pompe a motore ventilato con costruzione monoblocco e raccordo a flangia.

Applicazione
Per il pompaggio di acqua di riscaldamento (secondo VDI 2035), miscele di acqua/glicole, acqua fredda e di raffreddamento senza sostanze abrasive negli impianti di riscaldamento, condizionamento e refrigerazione.

Chiave di lettura
Esempio: BM-S 40/165-4/2
- -S : Pompa monoblocco in acciaio inossidabile fuso
- B : Pompa monoblocco in bronzo fuso
- 40 : Diametro nominale DN della bocca (bocca premente)
- 165 : Diametro nominale della girante
- 4 : Potenza nominale motore P2 in kW
- 2 : Numero poli

Dati tecnici

• Indice di efficienza minimo (MEI) ≥ 0,4.
• Campo di temperature consentito: da -10 °C a +90 °C.
• Alimentazione di rete: 3~400 V, 50 Hz.
• Grado di protezione: IP55.
• Diametro nominale: da DN 32 a DN 125.
• Massima pressione d’esercizio: 10 bar (opzione anche 16 bar per varianti specifiche).

Materiali

• Corpo pompa BM-B: Bronzo CuSn10.
• Corpo pompa BM-S: Acciaio inossidabile fuso 1.4408.
• Girante BM-B: Bronzo CuSn10.
• Girante BM-S: Acciaio inossidabile fuso 1.4408.
• Albero: acciaio 1.4362.
• Tenuta meccanica: Q1Q1VGG.

Costruzione

• Pompa centrifuga monostadio a motore ventilato di tipo compatto con costruzione a blocco in acciaio inossidabile fuso.
• Motore compatto trifase direttamente collegato e albero motore pompa passante.
• Tenuta meccanica standard: Q1Q1VGG.
• Piedi sul corpo pompa e sul motore per fissaggio su basamento.

Fornitura

• Pompa completa.
• Istruzioni di montaggio, uso e manutenzione incluse.

Opzioni

• Variante ...-K3 con sonda a termistore (a richiesta e contro costi aggiuntivi).
• Altre tenute meccaniche su richiesta.

Caractéristiques / spécifications techniques

• Serie: BM (BM series).
• Applicazioni tipiche: riscaldamento, condizionamento, refrigerazione, acqua di processo e miscele acqua/glicole.
• Intervallo temperatura: -10 °C … +90 °C.
• Grado IP: IP55.
• Tensione di alimentazione: 3~400 V / 50 Hz.
• MEI ≥ 0,4 (conformità ai requisiti di efficienza).
• DN disponibili: DN 32 ÷ DN 125.
• Pressione massima: normalmente 10 bar (variante 16 bar per specifiche selezionate).
• Materiali principali: bronzo CuSn10 (BM-B), acciaio inox 1.4408 (BM-S), albero 1.4362.
• Tenuta meccanica standard: Q1Q1VGG.
• Peso e taglie: varie configurazioni disponibili (esempi in tabella prodotti con P2 da 0,37 a 55 kW e pesi da circa 31,5 kg a oltre 122 kg a seconda della versione).
