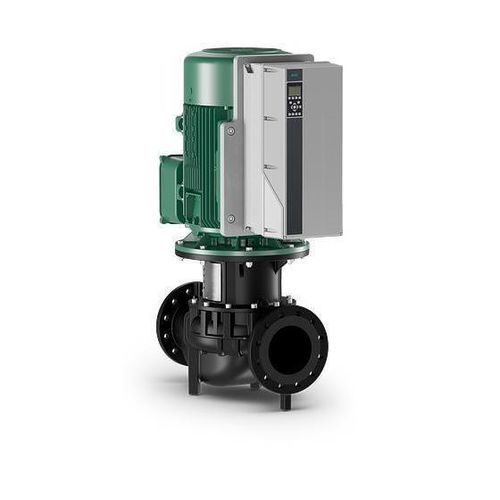

Pompa centrifuga Stratos GIGA series

di acqua glicolataad acquaper acque di raffreddamento

Breve descrizione
Wilo-Stratos GIGA è la pompa ad alta efficienza ideale per l’impiego in applicazioni di riscaldamento, condizionamento e raffreddamento di edifici che richiedono la movimentazione di grandi quantità di acqua con prevalenze elevate.

Caratteristiche principali

• Pompa inline ad alta efficienza per rendimenti totali elevati
• Motore ad alta efficienza di classe IE5 secondo IEC 60034-30-2
• Versione a motore ventilato con adattamento elettronico delle prestazioni
• Interfacce opzionali per il collegamento al sistema di automazione degli edifici mediante moduli ad innesto

Applicazione
Sollevamento di acqua di riscaldamento (secondo VDI 2035), acqua fredda e miscele acqua/glicole senza sostanze abrasive negli impianti di riscaldamento, condizionamento e refrigerazione.

Tipologia costruttiva
Pompa inline monostadio, girante a voluta singola, raccordo flangiato, tenuta meccanica; versioni con design "back pull out" disponibili come opzione.

Equipaggiamento / funzionamento

• Motore con efficienza IE5
• Protezione integrata motore con analisi sensore PTC
• Protezione contro funzionamento a secco e portata bassa o assente
• Modalità risparmio energetico con funzione di stand-by
• Orologio in tempo reale per controllo programmato
• Memoria messaggi di guasto e diario elettronico integrato dei dati operativi

Modi di funzionamento

• PID-Control
• Funzionamento come servomotore (n = costante)

Funzioni di comando esterne

• 2 ingressi analogici 0-10 V / 0-20 mA commutabili, scalabili e invertibili
• 4 ingressi digitali 24 V, logica H- o L-attiva, programmabili
• 1 uscita analogica 4-20 mA, programmabile e scalabile
• 2 morsetti digitali 24 V, utilizzabili come ingresso o uscita
• 1 relè 240 V AC (libero da potenziale), programmabile; alternativa 1 relè da 400 V AC a caduta ritardata
• Tensione ausiliaria 10 V DC per potenziometro (1 kΩ) e 2x 24 V DC per alimentazione sensori/digitali
• Comunicazione Modbus integrata

Scambio di dati

• Comunicazione esterna tramite moduli opzionali: Profibus, DeviceNet, ProfiNet, Ethernet, Modbus

Funzioni di monitoraggio e protezione

• Monitoraggio mancanza di fase
• Funzionamento d’emergenza con riduzione velocità in caso di sovratemperatura, sottotensione o guasto di una fase
• Contatori separati per convertitore e motore, contatore kWh
• Memoria eventi / guasti

Chiave di lettura (esempio denominazione)
Wilo-Stratos GIGA 100/5-56/30-xx
Stratos = pompa ad alta efficienza
GIGA = pompa singola inline
100 = diametro nominale flangia DN
5-56 = campo di prevalenza nominale in m
30 = potenza nominale motore P2 in kW
-xx = variante (es. R1 senza trasduttore Δp)

Dati tecnici

• Campo temperatura liquido: -20 °C fino a +140 °C
• Tenuta meccanica per Tmax = +140 °C; per temperature ≤ +40 °C è consentita aggiunta di 20%–40% vol. glicole; per miscele con >40% fino a 50% e temperature >+40 °C fino a max +120 °C o fluidi diversi dall’acqua prevedere tenuta alternativa (si consiglia variante S1)
• Alimentazione di rete tipiche: 3~440 V ±10%, 50/60 Hz; 3~400 V ±10%, 50/60 Hz; 3~380 V -5% +10%, 50/60 Hz (variazioni possibili a seconda del tipo)
• Conformità EMC per Wilo-EFC: EN 61800-3 (emissione e immunità)
• Grado di protezione: IP55
• Diametro nominale: DN 100 a DN 200
• Max. pressione di esercizio: 16 bar fino a +120 °C; 13 bar fino a +140 °C

Materiali

• Corpo pompa e lanterna: EN-GJL-250
• Girante: EN-GJL-200; versioni speciali: bronzo CuSn10 o CuAl10Fe5Ni5-C (DIN EN 1982) o acciaio inox 1.4408 a seconda del tipo
• Albero: 1.4122 o 1.4057 (a seconda del tipo)
• Tenuta meccanica: AQEGG (altre tenute su richiesta)

Fornitura

• Pompa completa
• Istruzioni di montaggio, uso e manutenzione

Opzioni

• Variante ...-L1: girante in bronzo
• Variante ...-L4: girante in acciaio inossidabile
• Variante ...-S1: tenute meccaniche speciali
• Variante ...-P6: design "back pull out" con tenuta meccanica a cartuccia

Accessori (selezione)

• Mensole per fissaggio su basamento in cemento
• Moduli ad innesto: Profibus DP MCA, DeviceNet MCA, ProfiNet MCA, Ethernet/IP MCA, ModbusTCP
• Modulo ad innesto Input Card MCB
• Filtro sinusoidale, filtro DU/DT

Documentazione tecnica disponibile
Manuali e fogli dati specifici per Wilo-Stratos GIGA (versioni 30-55 kW) e documentazione per varianti e certificazioni.

Caratteristiche / specifiche tecniche

• Serie: Stratos GIGA
• Marca: Wilo
• Classe efficienza motore: IE5
• Campo potenza motore (esempi pagina): 30–55 kW
• Diametri DN disponibili: DN 100, DN 125, DN 150, DN 200
• Tipologia tenuta meccanica: AQEGG (variante S1 disponibile)
• Grado di protezione: IP55
• Max pressione esercizio: fino 16 bar (fino +120 °C)
• Range temperatura liquido: -20 °C … +140 °C
