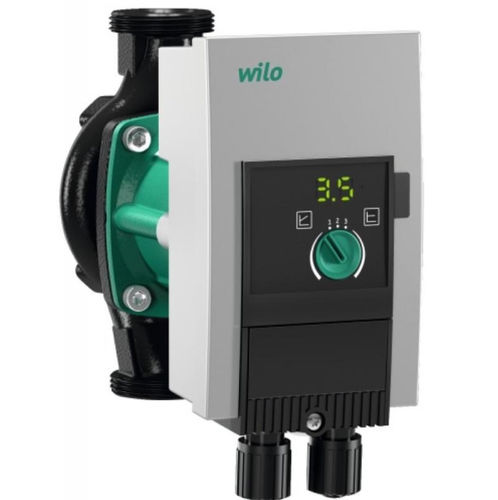

Circolatore Yonos MAXO

Breve descrizione
Circolatore a rotore bagnato Wilo Yonos MAXO 40/0,5-12 PN 6/10 regolato elettronicamente, adatto per impianti di riscaldamento, ventilazione e condizionamento. Motore sincrono ECM con controllo di potenza integrato per la regolazione continua della pressione differenziale.

Dotazione standard

• Modalità di regolazione preselezionabili: Δp-v (variabile), Δp-c (costante), velocità costante (3 livelli)
• Display LED per impostazione del valore di consigna e visualizzazione errori
• Connessione elettrica rapida con connettore Wilo
• Luce di segnalazione guasto e contatto per segnalazione guasti collettiva

Dati idraulici
Pressione massima di esercizio (PN): 10 bar
Prevalenza max Hmax: 12,6 m
Portata max Qmax: 24,8 m³/h
Altezza minima di aspirazione a 50 °C: 5 m
Altezza minima di aspirazione a 95 °C: 12 m
Altezza minima di aspirazione a 110 °C: 18 m
Temperatura fluido: -20 °C a 110 °C
Temperatura ambiente: -20 °C a 40 °C

Dati motore
Indice di efficienza energetica (IEE): ≤ 0,20
Alimentazione: 1~230 V ±10%, 50/60 Hz
Corrente: 0,17 A – 2,4 A
Potenza nominale P2: 450 W
Campo velocità: 950 – 4600 1/min
Consumo P1: 15 W (min) – 550 W (max)
Emissione / Immunità: EN 61800-3;2004+A1;2012 (C1/C2)
Pressacavo: 2 x M20x1.5
Classe isolamento: F
Grado di protezione: IPX4D

Materiali
Corpo pompa: ghisa grigia
Girante: PPS-GF40
Albero: acciaio inossidabile
Supporto cuscinetto: grafite di carbonio

Dimensioni di montaggio
Collegamento: DN 40
Lunghezza tra flange L0: 250 mm

Equipaggiamento / Funzioni

• Modalità di controllo: Δp-v, Δp-c, velocità costante (3 livelli)
• Funzionamento multi-pompa: principale/riserva (con modulo Connect Yonos MAXO)
• Display: valore di consigna e codici d'errore (display LED a segmenti)

Equipaggiamento aggiuntivo
Omologazioni: CE, VDE, EAC
Calotta isolante termica: accessorio
Filtro particelle: sì
Motore a prova di bloccaggio: sì

Connettività
Ingresso digitale: Ext. OFF (tramite modulo Wilo-Connect)
Uscita digitale: SSM / SSM-SBM (tramite modulo Connect)

Ordini / Prezzi
Prezzo (IVA esclusa): EUR 2.256,-
Gruppo di prezzo: PG2
ECO-contribution PMCB: EUR 0,01

Dati prodotto
Marca: Wilo
Denominazione: Yonos MAXO 40/0,5-12 PN 6/10
Codice articolo: 2120647
EAN: 4048482235943
Colore: verde/nero
Quantità minima ordine: 1
Disponibilità: 2013-09-01

Imballaggio
Tipo: scatolone (imballo da trasporto)
Pezzi per pallet: 8 (4 per strato)

Dimensioni e pesi
Lunghezza con imballo: 600 mm
Lunghezza L: 277 mm
Altezza con imballo: 400 mm
Altezza H: 326 mm
Larghezza con imballo: 394 mm
Larghezza W: 151 mm
Peso lordo ca.: 14,9 kg
Peso netto ca.: 13 kg

Testo capitolato (sintesi)
Pompa regolata elettronicamente Wilo Yonos MAXO, circolatore a rotore bagnato con motore sincrono ECM e controllo di potenza integrato. Versioni flange standard per DN 32–65 (PN 6/10) e DN 80/100 (PN 6).

Specifiche tecniche

• Codice articolo: 2120647
• Marca: Wilo
• Modello / serie: Yonos MAXO
• EAN: 4048482235943
• Pressione max.: 10 bar
• Prevalenza max.: 12,6 m
• Portata max.: 24,8 m³/h
• Temperatura fluido: -20 °C … 110 °C
• Potenza nominale: 450 W
• Campo velocità: 950 – 4600 1/min
• Protezione: IPX4D
• IEE: ≤ 0,20
• Collegamento: DN 40; L0: 250 mm
• Peso netto: ca. 13 kg
