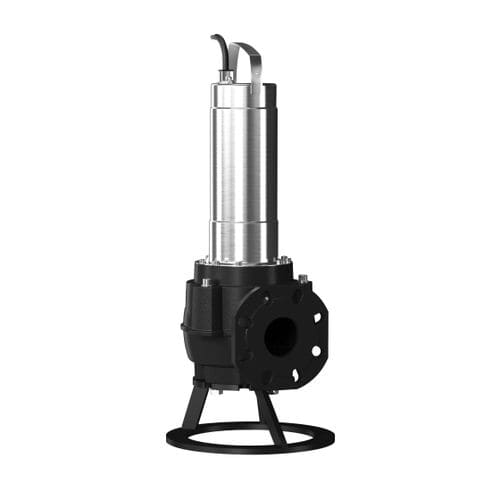

Pompa a vortice Rexa FIT series

ad acquamanualesommersa

Panoramica

• Completo di cavo e spina e subito pronto per l’impiego (versione P e A)
• Semplicità di funzionamento grazie all'interruttore livello integrato (versione A)
• Sistema idraulico sicuro a girante aperta con ampio passaggio libero per un funzionamento a prova di intasamenti
• Camera di tenuta con elettrodo esterno per il controllo opzionale
• Peso ridotto

Tipo costruttivo
Pompa sommergibile per installazione fissa sommergibile e mobile, a funzionamento intermittente.

Liquidi
Sollevamento acque cariche secondo 12050. Le pompe soddisfano i requisiti della norma EN 12050-1.

Equipaggiamento / funzionamento

• Salvamotore termico con sensore bimetallo
• Motore a corrente alternata monofase con salvamotore termico automatico
• Motore a corrente alternata monofase con condensatore integrato
• Diverse versioni:
  • Versione “P”: con spina
  • Versione “A”: con interruttore livello e spina
  • Versione “O”: estremità libere del cavo

Chiave di lettura
Esempio: Wilo-Rexa FIT-V06-212A/21T011-540/A
Rexa: Pompa sommergibile per acque cariche
FIT: Serie
V: Forma della girante: Girante aperta arretrata
06: Diametro nominale raccordo di mandata, ad es. DN 65
212: Definizione sistema idraulico
A: Versione materiale sistema idraulico: Versione standard
2: Numero poli
1: Classe di efficienza energetica IE (in conformità a IEC 60034-30)
T: Tipo di alimentazione di rete: M = corrente alternata (1~), T = corrente trifase (3~)
011: Valore/10 = potenza nominale del motore P in kW
-: Senza omologazione Ex (nessuna omologazione Ex indicata nel codice)
5: Frequenza di rete: 5 = 50 Hz / 6 = 60 Hz
40: Codice per tensione di taratura
A: Equipaggiamento elettrico supplementare: P = con spina, A = con spina e interruttore livello, O = con estremità cavo libera

Fornitura

• Pompa
• Istruzioni di montaggio, uso e manutenzione

Accessori

• Cavo di collegamento con lunghezze fisse: motore 1~ fino a max. 30 m; motore 3~ fino a max. 50 m
• Elettrodo cilindrico esterno per il controllo della camera di tenuta
• Sistema di sospensione per installazione sommersa
• Piede di accoppiamento per montaggio mobile
• Regolatori di livello
• Kit di fissaggio con tiranti interconnessi di ancoraggio
• Accessori di fissaggio e catene
• Quadri elettrici, relè e spine

Note sulla versione e sull’impiego
Versione /M ... /P: Pompa con motore monofase 1~ raffreddato in superficie con condensatore integrato, salvamotore termico automatico, camera di tenuta in bagno d'olio, corpo motore in acciaio inossidabile; cavo rimovibile con spina collegata. Può essere utilizzata in Zona 2 per impiego in aree con rischio di esplosione quando indicato.
Versione /M ... /A: Come sopra ma con interruttore a galleggiante e spina; non deve essere utilizzata in zone con pericolo di esplosione.
Versione /T ... /A e /T ... /O: Versioni trifase 3~ con salvamotore termico; la versione con spina CEE include interruttore livello e salvamotore collegati alla spina; non devono essere utilizzate in zone con pericolo di esplosione quando indicato, salvo diversa omologazione.

caractéristiques / spécifications techniques

• Alimentazione di rete: 1~230 V, 50 Hz oppure 3~400 V, 50 Hz
• Modo di funzionamento sommerso: S1
• Modo di funzionamento non sommerso: S2-15 min; S3 10%
• Grado di protezione: IP68
• Classe isolamento: F
• Temperatura liquido: 3 … 40 °C (37 … 104 °F)
• Temperatura liquido: max. 60 °C (140 °F) per 3 min
• Materiali principali:
  • Corpo del gruppo idraulico: EN-GJL-250 (ASTM A48 Classe 35/40B)
  • Girante: EN-GJL-250 (ASTM A48 Classe 35/40B)
  • Corpo motore: 1.4301 (AISI 304)
  • Albero: 1.4021 (AISI 420)
  • Tenuta lato motore: C/MgSiO
  • Tenuta lato liquido: SiC/SiC
  • Tenuta statica: NBR (nitrile)
