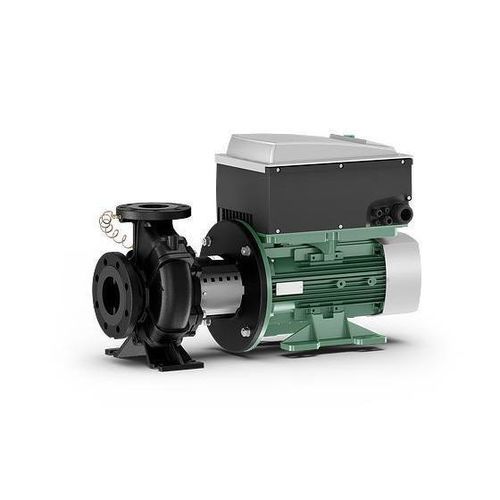

Pompa centrifuga Stratos GIGA B series

per acque di raffreddamentodi acqua glicolatamanuale

Panoramica
Massima potenza con un’efficienza energetica senza eguali. La Wilo-Stratos GIGA B è la pompa ad alta efficienza ideale per l’impiego all’interno di sistemi di riscaldamento, condizionamento e refrigerazione di edifici che richiedono la movimentazione di grandi quantità di acqua in presenza di prevalenza elevata.

Caratteristiche principali

• Pompa ad alta efficienza e innovativa per massimi rendimenti con dimensioni principali secondo EN 733
• Motore EC ad alta efficienza della classe di efficienza energetica IE5 secondo IEC 60034-30-2
• Installazione semplicissima grazie ai piedini della pompa integrati e alle basi di supporto opzionali
• Porte di comunicazione opzionali per la comunicazione bus mediante moduli IF innestabili

Modi di funzionamento

• Δp-c per pressione differenziale costante
• Δp-v per pressione differenziale variabile
• PID-Control
• Funzionamento come servomotore (n = costante)

Livello di comando e funzioni operative

• Pulsante verde e display per impostazioni e visualizzazione
• Impostazione del valore di consegna della pressione differenziale
• Impostazione della velocità di rotazione (modalità di selezione manuale)
• Impostazione del modo di funzionamento e pompa on/off
• Configurazione di tutti i parametri di funzionamento e conferma errori

Funzioni di comando esterne

• 1 ingresso di comando “Prioritario Off”
• 1 ingresso di comando “Scambio pompa esterno” (efficace solo nel modo di funzionamento pompa doppia)
• Ingressi analogici 0-10 V / 2-10 V / 0-20 mA / 4-20 mA per funzionamento come servomotore (DDC) e regolazione a distanza del valore di consegna
• Ingresso analogico 0-10 V / 2-10 V / 0-20 mA / 4-20 mA per il segnale del valore effettivo del sensore di pressione

Segnalazione e comunicazione

• Segnalazione cumulativa di guasto (SSM) e di funzionamento (SBM)
• Porta di comunicazione a infrarossi per scambio dati senza fili con monitor IR / chiavetta IR
• Vano per innesto di moduli IF Wilo (Modbus, BACnet, CAN, PLR, LON) per collegamento al sistema di automazione degli edifici

Gestione pompe multiple

• Management pompa doppia (2 pompe singole, impiego con raccordo a Y)
• Funzionamento principale/di riserva con scambio automatico in caso di blocco
• Funzionamento principale/di riserva con scambio dopo 24 ore
• Funzionamento in parallelo

Tabella varianti prodotto
Denominazione del prodotto | MEI | IE | Raccordo aspirante (DNs) | Raccordo pressione (DNd) | Tenuta meccanica | Potenza nominale (P2) | Fase | Codice articolo | Gruppo GRD
Stratos GIGA B 32/5-65/11 | 0,4 | IE5 | DN 50 | DN 32 | AQ1EGG | 11 kW | 3 | 2221650 | 12
Stratos GIGA B 32/5-65/11-R1 | 0,4 | IE5 | DN 50 | DN 32 | AQ1EGG | 11 kW | 3 | 2221652 | 12
Stratos GIGA B 32/5-65/11-R1-S1 | 0,4 | IE5 | DN 50 | DN 32 | Q7Q7X4GG | 11 kW | 3 | 2221653 | 12
Stratos GIGA B 32/5-65/11-S1 | 0,4 | IE5 | DN 50 | DN 32 | Q7Q7X4GG | 11 kW | 3 | 2221651 | 12
Stratos GIGA B 32/6-76/11 | 0,4 | IE5 | DN 50 | DN 32 | AQ1EGG | 11 kW | 3 | 2221638 | 12
Stratos GIGA B 32/6-76/11-R1 | 0,4 | IE5 | DN 50 | DN 32 | AQ1EGG | 11 kW | 3 | 2221640 | 12
Stratos GIGA B 32/6-76/11-R1-S1 | 0,4 | IE5 | DN 50 | DN 32 | Q7Q7X4GG | 11 kW | 3 | 2221641 | 12
Stratos GIGA B 32/6-82/15 | 0,4 | IE5 | DN 50 | DN 32 | AQ1EGG | 15 kW | 3 | 2221646 | 12
Stratos GIGA B 32/6-82/15-R1 | 0,4 | IE5 | DN 50 | DN 32 | AQ1EGG | 15 kW | 3 | 2221648 | 12
Stratos GIGA B 32/6-82/15-R1-S1 | 0,4 | IE5 | DN 50 | DN 32 | Q7Q7X4GG | 15 kW | 3 | 2221649 | 12
Stratos GIGA B 32/7-92/18,5 | 0,4 | IE5 | DN 50 | DN 32 | AQ1EGG | 18,5 kW | 3 | 2221642 | 12
Stratos GIGA B 32/7-92/18,5-R1 | 0,4 | IE5 | DN 50 | DN 32 | AQ1EGG | 18,5 kW | 3 | 2221644 | 12
... (ulteriori varianti disponibili con differenze in tenute, potenze e opzioni)

Caratteristiche / Specificazioni tecniche

• Tipo costruttivo: Pompa monoblocco ad alta efficienza con motore IE5; pompa centrifuga monostadio, attacco flangiato, tenuta meccanica
• Applicazione: Pompaggio acqua di riscaldamento (secondo VDI 2035), acqua fredda e miscele acqua/glicole senza abrasivi in impianti di riscaldamento, condizionamento e refrigerazione
• Campo di temperatura fluido: -20 °C fino a +140 °C
• Glicole: per T ≤ +40 °C è consentita aggiunta 20–40% di glicole; per miscele >40% fino a 50% e T > +40 °C fino a max +120 °C o fluidi diversi dall’acqua è necessaria una tenuta meccanica alternativa; per miscele acqua/glicole si consiglia variante S1
• Alimentazione di rete: 3~440 V ±10%, 50/60 Hz; 3~400 V ±10%, 50/60 Hz; 3~380 V -5% +10%, 50/60 Hz
• Compatibilità elettromagnetica secondo EN 61800-3: emissione per ambienti residenziali e immunità per ambienti industriali
• Grado di protezione: IP55
• Max pressione di esercizio: 16 bar fino a +120 °C; 13 bar fino a +140 °C
• Materiali: corpo pompa e lanterna EN-GJL-250; girante EN-GJL-200 (versioni speciali in bronzo CuSn10 o acciaio inox 1.4408 a seconda del tipo); albero 1.4122 o 1.4057; tenuta meccanica AQEGG (altre su richiesta)
• Tenuta meccanica: per pompaggio acqua fino a Tmax = +140 °C; varianti S1 per miscele acqua/glicole ad alte temperature
• Equipaggiamento: motore EC IE5 con adattamento elettronico delle prestazioni; protezione integrale motore con elettronica di sgancio integrata; blocco accesso
• Opzioni: varianti con girante in bronzo (-L1) o acciaio inox (-L4), versione -R1 senza trasduttore differenza di pressione, variante -S1 con tenute speciali
• Accessori disponibili: mensola per montaggio a basamento, kit montaggio tenuta meccanica, chiavetta IR, moduli IF (PLR, LON, BACnet, Modbus, CAN), trasduttore di pressione differenziale, sistemi di regolazione VR-HVAC / CCe-HVAC / SCe-HVAC
• Modalità multi-pompa: gestione pompe multiple con funzioni di riserva, scambio e funzionamento parallelo
