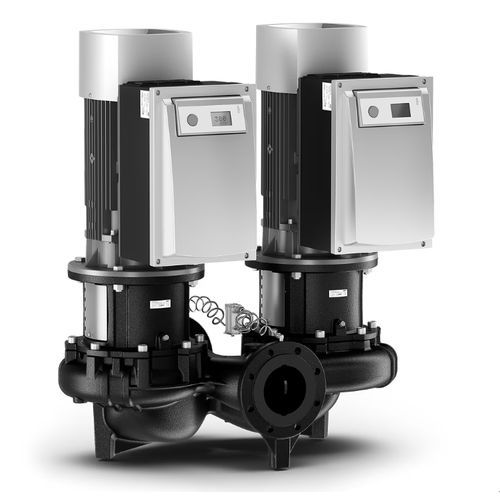

Pompa centrifuga Stratos GIGA-D series

per acque di raffreddamentodi acqua glicolatacon brushless CC

Breve descrizione
La Wilo-Stratos GIGA-D è una pompa inline ad alta efficienza concepita per il pompaggio di grandi portate d'acqua con prevalenze elevate. Versione disponibile come pompa doppia con pompa di riserva per garantire la massima sicurezza di funzionamento. Motore EC ad alta efficienza classe IE5 secondo IEC 60034-30-2.

Punti chiave

• Innovativa pompa ad alta efficienza per massimi rendimenti
• Motore EC ad alta efficienza (classe IE5)
• Massima sicurezza di funzionamento grazie alla pompa di riserva nella versione a pompa doppia
• Interfacce opzionali per collegamento ai sistemi di automazione edificio mediante moduli IF

Tipo costruttivo
Pompa doppia inline ad alta efficienza con motore EC e adattamento elettronico delle prestazioni in versione con motore ventilato. Versione come pompa centrifuga monostadio a bassa prevalenza con attacco flangiato e tenuta meccanica.

Applicazione
Pompaggio di acqua di riscaldamento (secondo VDI 2035), acqua fredda e miscele acqua/glicole non abrasive in impianti di riscaldamento, condizionamento e refrigerazione.

Equipaggiamento / funzionamento

• Modi di funzionamento
  • Δp-c (pressione differenziale costante)
  • Δp-v (pressione differenziale variabile)
  • PID-Control
  • Funzionamento come servomotore (n = costante)
• Livello di comando
  • Pulsante verde e display
• Funzioni manuali
  • Impostazione del valore di pressione differenziale
  • Impostazione della velocità di rotazione (selezione manuale)
  • Impostazione del modo di funzionamento
  • Impostazione pompa on/off
  • Configurazione parametri di funzionamento
  • Conferma errori
• Funzioni di comando esterne
  • Ingresso di comando “Prioritario Off”
  • Ingresso “Scambio pompa esterno” (solo versione pompa doppia)
  • Ingresso analogico 0-10 V / 2-10 V / 0-20 mA / 4-20 mA per funzionamento come servomotore e regolazione remota del valore di consegna
  • Ingresso analogico 0-10 V / 2-10 V / 0-20 mA / 4-20 mA per segnale valore effettivo del sensore di pressione
• Segnalazione e visualizzazione
  • Segnalazione cumulativa di guasto (SSM)
  • Segnalazione cumulativa di funzionamento (SBM)
• Scambio dati
  • Porta di comunicazione a infrarossi per scambio dati senza fili con monitor IR/chiavetta IR
  • Vano per innesto moduli IF Wilo (Modbus, BACnet, CAN, PLR, LON) per collegamento al sistema di automazione edificio
• Funzioni di sicurezza
  • Protezione integrale del motore con elettronica di sgancio integrata
  • Blocco accesso

Gestione pompa doppia (2 pompe o pompa doppia)

• Funzionamento principale/di riserva (scambio automatico in caso di blocco)
• Scambio pompa dopo 24 ore
• Funzionamento in parallelo
• Funzionamento in parallelo con addizione/disattivazione carico di punta ottimizzato per miglior rendimento

Chiave di lettura del tipo
Esempio: Wilo-Stratos GIGA-D 50/7-55/11-xx

• Stratos GIGA = pompa ad alta efficienza
• -D = pompa doppia inline
• 50 = diametro nominale flangia DN
• 7-55 = campo di prevalenza nominale in m
• 11 = potenza nominale motore P2 in kW
• -xx = variante (es. -R1 senza trasduttore Δp)

Varianti modello (tabella estratta)
Denominazione prodotto | MEI | IE | Diametro flangia | Tenuta meccanica | L0 | P2 | Fase | Codice articolo | Gruppo GRD | Flangia cieca
Stratos GIGA-D 40/1-25/1,6 | 0,7 | IE5 | DN 40 | AQ1EGG | 280 mm | 1,6 kW | 3 | 2170226 | 11 | I
Stratos GIGA-D 40/1-25/1,6-R1 | 0,7 | IE5 | DN 40 | AQ1EGG | 280 mm | 1,6 kW | 3 | 2170282 | 11 | I
Stratos GIGA-D 40/1-32/2,2 | 0,7 | IE5 | DN 40 | AQ1EGG | 280 mm | 2,2 kW | 3 | 2170225 | 11 | I
Stratos GIGA-D 40/1-39/3,0 | 0,7 | IE5 | DN 40 | AQ1EGG | 280 mm | 3,1 kW | 3 | 2170224 | 11 | I
Stratos GIGA-D 40/4-63/11 | 0,4 | IE5 | DN 40 | AQ1EGG | 440 mm | 10,7 kW | 3 | 2192005 | 5 | C
(La serie include molte altre varianti con differenti DN, potenze e codici articolo.)

Documentazione e certificazioni
Istruzioni di montaggio, uso e manutenzione, libretti di certificazione, documenti UKCA e statement REACH sono disponibili per la gamma Stratos GIGA. Manuali e certificazioni coprono diverse lingue e varianti della pompa.

Caractéristiques / spécifications techniques

• Campo temperatura fluido: -20 °C fino a +140 °C
• Alimentazione: 3~480 V ±10 %, 50/60 Hz; 3~440 V ±10 %; 3~400 V ±10 %; 3~380 V -5 % +10 %, 50/60 Hz (variazioni a seconda della versione)
• Compatibilità elettromagnetica: conformità senza misure aggiuntive (EN 61800-3:2018 per emissioni e immunità)
• Grado di protezione: IP55
• Diametri nominali disponibili: DN 40 – DN 200
• Max. pressione di esercizio: 16 bar fino a +120 °C; 13 bar fino a +140 °C
• Materiali: corpo pompa e lanterna EN-GJL-250; girante EN-GJL-200 (opzioni: bronzo CuSn10 o acciaio inox 1.4408 a seconda del tipo)
• Albero: 1.4122 o 1.4057
• Tenuta meccanica: AQEGG (altre tenute su richiesta)
• Accessori disponibili: mensola di fissaggio, flange cieche per corpo pompe doppie, kit montaggio per tenuta meccanica, chiavetta IR, moduli IF (PLR, LON, BACnet, Modbus, CAN), trasduttore di pressione differenziale, sistemi di regolazione VR-HVAC/CCe-HVAC/SCe-HVAC
• Modalità funzionamento: Δp-c, Δp-v, PID, servomotore, funzionamento manuale e automatico per gestione pompe doppie
