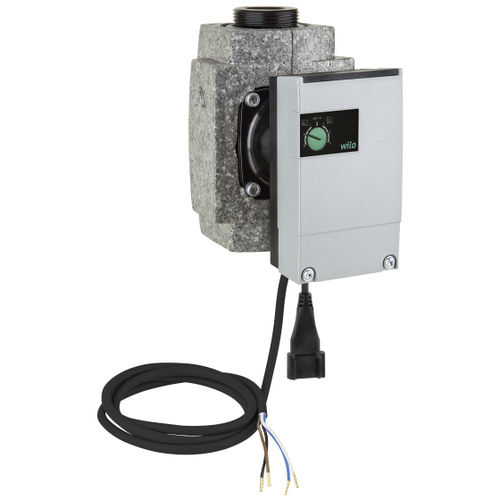

Pompa centrifuga Yonos ECO...-BMS series

per acqua caldaper acque di raffreddamentoad acqua

Breve descrizione
Pompa di circolazione con rotore bagnato con attacco a bocchettoni, motore EC con regolazione automatica delle prestazioni.

Caratteristiche principali

• Contatto di segnalazione cumulativa di blocco (SSM) libero da potenziale per il collegamento a unità di controllo esterne e ingresso di comando 0-10 V
• Cavo di controllo (a 4 fili, 1,5 m) per collegamento SSM e 0-10 V
• Wilo-Connector per connessione rapida
• Isolamento termico di serie per applicazioni di riscaldamento
• Corpo pompa con strato in cataforesi (KTL) per protezione dalla corrosione da condensa

Applicazioni

• Impianti di riscaldamento ad acqua calda di ogni tipo
• Impianti di condizionamento
• Circuiti chiusi di refrigerazione
• Impianti di circolazione industriali

Modi di funzionamento

• Funzionamento come servomotore (n = costante)
• Δp-c per differenza di pressione costante
• Δp-v per differenza di pressione variabile

Funzioni manuali

• Impostazione del modo di funzionamento
• Impostazione del valore di consegna della differenza di pressione

Funzioni automatiche

• Adattamento modulante delle prestazioni in funzione del modo di funzionamento
• Funzione di sbloccaggio
• Avviamento dolce
• Protezione integrale del motore con elettronica di sgancio integrata

Funzioni di comando esterne

• Ingresso comando Analogico In 0 - 10 V (impostazione della velocità a distanza)

Segnalazione e visualizzazione

• Segnalazione cumulativa di blocco (contatto normalmente chiuso libero da potenziale)

Equipaggiamento di serie

• Innesto per chiave fissa sul corpo pompa
• Connessione elettrica rapida con Wilo-Connector
• Cavo di controllo (a 4 fili, 1,5 m) per collegamento SSM e 0-10 V
• Motore autoprotetto
• Isolamento termico di serie

Tabella varianti
Denominazione del prodotto | Raccordo per tubi | Collegamento pompa (designazione alternativa) | EEI | Lunghezza costruttiva L0 | Pressione d’esercizio PN | Alimentazione di rete | Peso lordo circa m | Quantità per pallet | Codice articolo
Yonos ECO 25/1-5 BMS PN 10 | G 1½ | RP 1, DN 25 | ≤ 0,20 | 180 mm | 10 bar | 1~230 V, 50/60 Hz | 3 kg | 96 | 2150700
Yonos ECO 30/1-5 BMS PN 10 | G 2 | RP 1 1/2, DN 30 | ≤ 0,20 | 180 mm | 10 bar | 1~230 V, 50/60 Hz | 3 kg | 96 | 2150701

Fornitura

• Pompa
• Isolamento termico
• Wilo-Connector
• Cavo di controllo
• Guarnizioni
• Istruzioni di montaggio, uso e manutenzione

Accessori

• Attacchi filettati
• Elementi di compensazione
• Wilo-Connector con cavo di collegamento di 2 m e spina Schuko
• Connettore a gomito con 2 m di cavo di collegamento

caractéristiques / spécifications techniques

• Temperatura del fluido pompato: da -10 °C a +110 °C (con temperatura ambiente max. +25 °C)
• Alimentazione di rete: 1~230 V, 50/60 Hz
• Grado di protezione: IP 44
• Attacco a bocchettoni: Rp 1 e Rp 1¼
• Pressione massima d’esercizio: 10 bar
• EEI di riferimento per pompe ad alta efficienza: ≤ 0,20
