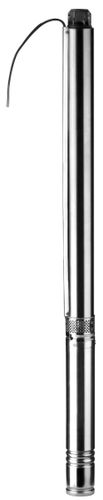

Pompa centrifuga Sub TWU 3 series

ad acquaelettricasommersa

Breve descrizione

• Le parti a contatto con il fluido pompato sono resistenti alla corrosione
• Valvola di ritegno integrata
• Motore riavvolgibile, a manutenzione semplice

Tipo costruttivo
Pompa sommersa multistadio 3" con struttura a mantello per installazione verticale od orizzontale

Applicazione
Per il pompaggio dell’acqua piovana e dell’acqua industriale da pozzi e fontane per l’irrigazione a pioggia, l’irrigazione e l’alimentazione idrica.

Equipaggiamento / funzionamento

• Valvola di ritegno integrata
• Motore a corrente alternata monofase con scatola condensatore con salvamotore termico e interruttore di accensione/spegnimento

Chiave di lettura
Esempio: Wilo-Sub TWU 3-0115-EM
TWU = Serie
3 = Diametro del sistema idraulico in pollici ["]
01 = portata nominale [m3/h]
15 = Numero di stadi del sistema idraulico
EM = Alimentazione di rete (EM = monofase, DM = trifase)

Dati tecnici

• Alimentazione di rete: 1~230 V, 50 Hz oppure 3~400 V, 50 Hz
• Modo di funzionamento sommerso: S1
• Temperatura fluido: 3 ... 35 °C
• Circolazione minima a ridosso del motore: 0,08 m/s
• Contenuto max. di sabbia: 50 g/m³
• Cicli di avviamento max.: 30 /h
• Profondità d’immersione max.: 150 m
• Grado di protezione: IP58
• Raccordo di mandata: Rp1

Materiali

• Corpo del gruppo idraulico: 1.4301
• Giranti: Policarbonato
• Albero sistema idraulico: 1.4104
• Corpo motore: 1.4301
• Albero motore: 1.4305

Costruzione
Sistema idraulico
Pompa sommersa multistadio con giranti radiali a struttura componibile e valvola di ritegno integrata. Raccordo di mandata con flangia filettata e filetto femmina. Tutte le parti a contatto con il fluido pompato sono realizzate con materiali resistenti alla corrosione.

Motore
Motore a corrente alternata monofase o trifase per avviamento diretto. Il motore a bagno d’olio è riavvolgibile e ha un cuscinetto motore autolubrificante.

Raffreddamento

• Il motore viene raffreddato tramite il fluido. La pompa deve lavorare sempre in immersione
• L’installazione verticale può essere realizzata, a scelta, con o senza camicia di raffreddamento
• L’installazione orizzontale deve essere realizzata in abbinamento a una camicia di raffreddamento

Fornitura

• Sistema idraulico + motore completamente premontati
• Cavo di collegamento da 1,8 m
• Quadro elettrico (scatola condensatore) per variante a corrente alternata monofase
• Istruzioni di montaggio, uso e manutenzione

Accessori

• Tubo camicia di raffreddamento
• Vaso di idroaccumulo a membrana
• Valvola d’intercettazione
• Interruttore a galleggiante
• Pressostato
• Elettrodo
• Quadro elettrico
• Apparecchio di allarme
• Kit resina
• Cavo di collegamento

Caractéristiques / spécifications techniques

• Alimentazione: 1~230 V, 50 Hz oppure 3~400 V, 50 Hz
• Funzionamento: S1 (sommerso)
• Temperatura fluido: 3–35 °C
• Circolazione minima vicino al motore: 0,08 m/s
• Contenuto massimo di sabbia: 50 g/m³
• Cicli di avviamento max.: 30/h
• Profondità di immersione max.: 150 m
• Grado di protezione: IP58
• Raccordo di mandata: Rp1
• Materiali principali: corpo idraulico 1.4301, giranti in policarbonato, albero 1.4104
