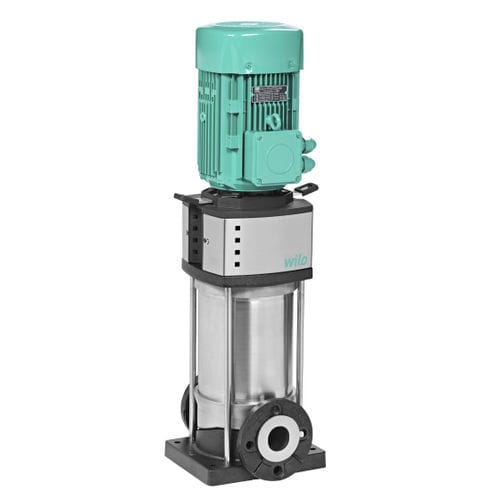

Pompa centrifuga Helix V series

ad acquaelettricaautoadescante

Breve descrizione
Wilo-Helix V è una pompa verticale multistadio ad alta efficienza con motore IE3/IE4. Tutti i componenti a contatto con il fluido pompato sono realizzati in acciaio inossidabile (AISI 304 / AISI 316L) e sono quindi particolarmente resistenti alla corrosione. La pompa configurabile può essere utilizzata in modo flessibile per applicazioni che vanno dall’alimentazione e pressurizzazione idrica, alla tecnologia di refrigerazione e ad applicazioni industriali esigenti. È omologata per acqua potabile (con guarnizione EPDM) e progettata per una manutenzione semplificata.

Caratteristiche principali

• Elevata efficienza grazie al motore IE3/IE4 a numero di giri fisso
• Componenti a contatto con il fluido in acciaio inossidabile saldato al laser o fuso (AISI 304 / AISI 316L) per alta resistenza alla corrosione
• Pompa versatile e configurabile (tipi di guarnizione, collegamenti: flange ovali, flange rotonde ISO, collegamenti Victaulic o Triclamp)
• Manutenzione semplice: cuscinetto integrato nella lanterna, compatibilità motore, giunto spaziatore e tenuta meccanica a cartuccia (quando presente)
• Idonea per ambienti ad alta temperatura: temperatura ambiente standard fino a +50 °C senza potenza dissipata
• Omologazioni per acqua potabile con guarnizione in EPDM

Ulteriori vantaggi e panoramica
La serie è adatta per applicazioni quali alimentazione e pressurizzazione idrica, impianti di circolazione industriali, acqua di processo, circuiti di raffreddamento chiusi, impianti antincendio, impianti di lavaggio e irrigazione canalizzata.

Caratteristiche del prodotto (riassunto)

• Motore IE3/IE4 ad alta efficienza
• Anelli di sollevamento
• Tenuta meccanica a cartuccia e giunto spaziatore a partire da 5,5 kW per manutenzione facilitata
• Componenti idraulici (giranti, diffusori, corpo stadio) in acciaio inossidabile
• Ampia scelta di collegamenti (flange, Victaulic, Tri-Clamp)
• Basamento in ghisa con rivestimento mediante cataforesi

Chiave di lettura (codifica modello)
Esempio: Helix V 2202/2-1/16/E/KS/400-50
Helix V = pompa centrifuga ad alta pressione verticale con costruzione inline
22 = portata in m3/h
02 = numero delle giranti
2 = numero di giranti tornite (opzionale)
1 = combinazione di materiali della pompa (es. 1 = corpo pompa 1.4301 AISI 304, 2 = corpo pompa 1.4409 AISI 316L)
16 / 25 / 30 = pressione massima di esercizio in bar (PN corrispondente)
E = tipo di guarnizione (E = EPDM, V = FKM)
K = tenuta meccanica a cartuccia
S = protezione del giunto allineata ai raccordi di aspirazione/mandata
400 = tensione di alimentazione in V

Equipaggiamento / funzionamento

• Giranti, diffusori e corpo stadio resistenti alla corrosione

Tipi costruttivi e applicazioni
Pompa centrifuga multistadio ad alta prevalenza, normalmente aspirante, ad alta efficienza, in versione verticale con raccordi inline.

Opzioni e varianti
Disponibile con diversi tipi di tenute meccaniche (es. Q7Q7, UQ) per applicazioni specifiche (es. miscele acqua/glicole, acque pulite a bassa conducibilità). Alcuni modelli disponibili con attacchi Victaulic o Tri-Clamp; guarnizioni EPDM o FKM; motori con sovramotorizzazione o classe di rendimento IE4 su richiesta. Sono disponibili versioni prive di silicone e versioni ATEX.

Caratteristiche / specificazioni tecniche

• Collegamenti elettrici: 3~400 V ± 10 %, 50 Hz
• Campo di temperatura del fluido: con EPDM: -30 … 120 °C (possibile 130 °C con cartuccia e ≤ 16 bar); con FKM: -15 … 90 °C
• Pressione d’esercizio massima: 16 / 25 / 30 bar (a seconda della versione)
• Grado di protezione motore: IP55
• Temperatura ambiente max.: +50 °C (campi maggiori su richiesta)
• Versioni disponibili: Helix V per gamme 2 – 16 (PN16 flange ovali; PN25/PN40 flange rotonde ISO), Helix V per gamme 22 – 105 (flange rotonde secondo ISO)
• Materiali principali: combinazioni in acciaio inox AISI 304 / 304L / 316L a seconda della versione; basamento in ghisa rivestita
