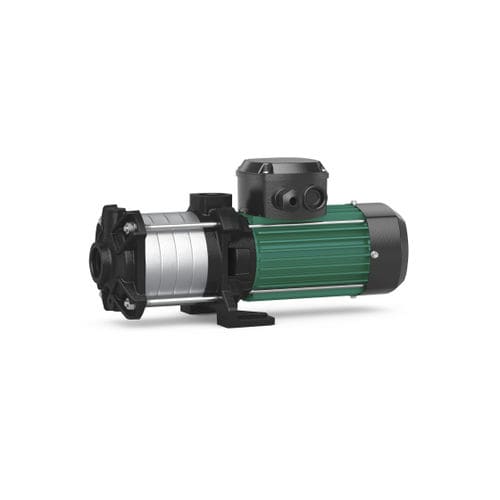

Pompa centrifuga Medana CH1-LC series

ad acquaelettricaautoadescante

Descrizione prodotto
Grazie al robusto corpo pompa e a componenti resistenti alla corrosione, la pompa Wilo-Medana CH1-LC offre non solo grande affidabilità a temperature ambiente fino a 50°C ma anche una vasta gamma di campi d’applicazione per l'integrazione in sistemi di notevoli dimensioni. La pompa multistadio normalmente aspirante raggiunge prestazioni idrauliche massime.

Vantaggi principali

• Efficienza elevata grazie alle elevate prestazioni idrauliche
• Massima affidabilità in termini di robustezza e bassa rumorosità grazie all’anello di usura fisso e alla lanterna resistente alla corrosione con rivestimento mediante cataforesi
• Possibilità di impiego a temperature ambiente fino a 50 °C e campo d’applicazione ampliato su misura per l'integrazione all’interno del sistema
• Soddisfa i requisiti della certificazione UL

Caratteristiche del prodotto (riassunto)

• Tipo costruttivo: Pompa normalmente aspirante, orizzontale, multistadio
• Struttura compatta per una migliore integrazione del sistema
• Con rivestimento mediante cataforesi
• Basamento pompa rinforzato con aperture chiuse per fissaggio verticale
• Pompa monoblocco con attacco filettato
• Motore: monofase o trifase (secondo versione); motore monofase con salvamotore termico integrato nelle versioni indicate

Applicazioni

• Irrigazione canalizzata
• Processi industriali
• Impiego come unità di sistema per potenziamento/distribuzione acqua in impianti di edificio e industriali

Dati tecnici principali

• Alimentazione di rete: versioni 1~230 V (±10%), 50 Hz; 3~230-400 V (±10%), 50 Hz; altre varianti trifase per 60 Hz/variazioni tensione disponibili
• Temperatura fluido pompato: da -20 °C a +90 °C
• Pressione d’esercizio max.: 10 bar
• Pressione di alimentazione max.: 6 bar
• Grado di protezione motore: IP55
• Diametro nominale raccordi: Rp 1" a Rp 1¼" a seconda della versione

Materiali

• Giranti, camere stadio e corpo pompa: acciaio inossidabile 1.4301 / 1.4404 (a seconda della versione)
• Albero: acciaio inossidabile 1.4301 o 1.4404
• Tenuta elastomerica: EPDM
• Tenuta meccanica versione EPDM: Carbone B / carburo di silicio
• Cuscinetti: carburo di tungsteno / ossido di alluminio
• Piedini pompa e corpo pompa (alcune versioni): EN-GJL-250

Fornitura

• Pompa completa
• Istruzioni di montaggio, uso e manutenzione (documentazione disponibile)

Tabella - Sintesi varianti (estratto)
Numero di risultati: [39]
Header: Denominazione del prodotto | Quantità di portata Q | Classe efficienza motore | Corpo pompa | Girante | Flangia di mandata | Potenza nominale P2 | Peso lordo circa | Codice articolo
MEDANA CH1-LC.202-5/E/A/10T | 2 m³/h | IE2 | EN-GJL-250 | 1.4301 | Rp 1 | 0,37 kW | 13,1 kg | 4233356
MEDANA CH1-LC.202-5/E/E/10T | 2 m³/h | IE2 | EN-GJL-250 | 1.4301 | Rp 1 | 0,37 kW | 13,2 kg | 4233357
MEDANA CH1-LC.203-5/E/A/10T | 2 m³/h | IE2 | EN-GJL-250 | 1.4301 | Rp 1 | 0,37 kW | 13,4 kg | 4233358
MEDANA CH1-LC.203-5/E/E/10T | 2 m³/h | IE2 | EN-GJL-250 | 1.4301 | Rp 1 | 0,37 kW | 13,5 kg | 4233359
MEDANA CH1-LC.204-5/E/A/10T | 2 m³/h | IE2 | EN-GJL-250 | 1.4301 | Rp 1 | 0,55 kW | 14,4 kg | 4233360
MEDANA CH1-LC.204-5/E/E/10T | 2 m³/h | IE2 | EN-GJL-250 | 1.4301 | Rp 1 | 0,55 kW | 13,7 kg | 4233361
MEDANA CH1-LC.205-5/E/A/10T | 2 m³/h | IE2 | EN-GJL-250 | 1.4301 | Rp 1 | 0,55 kW | 14,7 kg | 4233362
MEDANA CH1-LC.205-5/E/E/10T | 2 m³/h | IE2 | EN-GJL-250 | 1.4301 | Rp 1 | 0,55 kW | 14,1 kg | 4233363
MEDANA CH1-LC.206-5/E/A/10T | 2 m³/h | IE2 | EN-GJL-250 | 1.4301 | Rp 1 | 0,75 kW | 17,4 kg | 4233364
MEDANA CH1-LC.206-5/E/E/10T | 2 m³/h | IE3 | EN-GJL-250 | 1.4301 | Rp 1 | 0,75 kW | 16 kg | 4233365
... (la serie prosegue con altre varianti fino a 39 unità, con portate e potenze crescenti, codici articolo corrispondenti alle varianti)
Caratteristiche / specificazioni tecniche

• Tipo: pompa monoblocco multistadio, normalmente aspirante, orizzontale
• Serie / modello: Medana CH1-LC
• Campo di temperatura fluido: -20 °C … +90 °C
• Pressione nominale massima: 10 bar
• Pressione di alimentazione massima: 6 bar
• Grado di protezione motore: IP55
• Materiali principali: acciaio inossidabile (1.4301 / 1.4404), corpo pompa EN-GJL-250 in alcune versioni
• Tenute: EPDM (versione standard), tenuta meccanica Carbone B / SiC per versione EPDM
• Connessioni idrauliche: attacchi filettati Rp 1" … Rp 1¼" (a seconda versione)
• Motorizzazioni: monofase o trifase (diverse opzioni di tensione/frequenza disponibili)
• Certificazioni e conformità: soddisfa requisiti UL; documentazione tecnica e dichiarazioni (REACH, UKCA, Standard Conformity) disponibili per le versioni correlate
