Pompa centrifuga Helix FIRST V series

ad acquaelettricaautoadescante

Panoramica

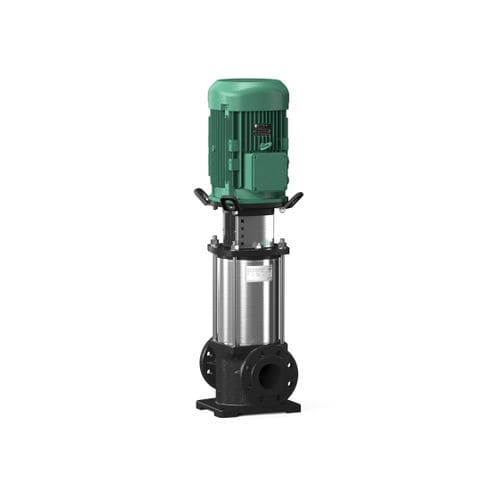

Wilo-Helix FIRST V è una pompa verticale multistadio ad alta efficienza con un robusto corpo pompa in ghisa grigia e un motore IE3. È adatta per applicazioni che vanno dall'alimentazione idrica alla pressurizzazione idrica, fino all'integrazione nei circuiti di raffreddamento e nelle applicazioni industriali. La costruzione compatta rende l'installazione e il funzionamento della pompa estremamente comodi. Grazie alla combinazione dell'alloggiamento in ghisa grigia con l'impianto idraulico in acciaio inossidabile resistente alla corrosione, Wilo-Helix FIRST V offre un elevato grado di sicurezza di funzionamento oltre a un'alta efficienza energetica.

Caratteristiche principali

• Elevata efficienza grazie al motore IE3 a numero di giri fisso
• Durevole e robusto grazie al corpo pompa in ghisa grigia con rivestimento mediante cataforesi
• Impianto idraulico in acciaio inossidabile saldato al laser/fuso (AISI 304)
• Minimo ingombro grazie alla costruzione compatta con tenuta meccanica integrata (pressione d’esercizio fino a 16 bar; disponibile anche con tenuta meccanica a cartuccia)
• Manutenzione semplice: accesso comodo ai componenti (cuscinetto integrato nella lanterna, giunto spaziatore, tenuta meccanica a cartuccia opzionale)
• Idonea per ambienti con temperatura ambiente fino a +50 °C senza potenza dissipata

Tipo costruttivo
Pompa centrifuga multistadio ad alta prevalenza, normalmente aspirante, ad alta efficienza, esecuzione verticale con raccordi inline.

Applicazione

• Alimentazione e pressurizzazione idrica
• Impianti di circolazione industriali
• Acqua di processo
• Circuiti di raffreddamento chiusi
• Impianto antincendio
• Impianti di lavaggio
• Irrigazione canalizzata

Equipaggiamento / funzionamento

• Giranti, diffusori e corpo stadio resistenti alla corrosione

Chiave di lettura (esempi di denominazione e significato)
Helix FIRST V 3606/2-5/25/E/KS/400-50 -> significato dei blocchi della denominazione:
Helix FIRST V = Pompa centrifuga ad alta pressione verticale con costruzione inline
36 = Portata in m³/h
06 = Numero delle giranti
2 = Numero di giranti tornite
5 = Materiale pompa (5 = corpo pompa EN-GJL 250 rivestito e impianto idraulico 1.4307 AISI 304L)
25 = Pressione massima di esercizio in bar
16 = 16 bar + flangia PN 16 (≤ 16 m³/h: flangia ovale)
25 = 25 bar + flangia PN 25
30 = 30 bar + flangia PN 40
E = Tipo di guarnizione (E = EPDM)
K = Tenuta meccanica a cartuccia
S = Protezione del giunto allineata ai raccordi di mandata/aspirazione
400 = Tensione di alimentazione in V

Prestazioni raccomandate e punti di forza
Alta efficienza e robustezza per edifici di grandi dimensioni e altri campi d'applicazione. Costruzione compatta, elevate prestazioni energetiche e sicurezza di esercizio grazie ai materiali e al design.

Materiali

• Giranti, corpo stadio e diffusori: acciaio inossidabile 1.4307 (AISI 304L) o 1.4401 (AISI 316)
• Corpo pompa: EN-GJL 250 (rivestito in cataforesi)
• Albero: acciaio inossidabile 1.4057 (AISI 304L)
• Camicia sotto la tenuta meccanica: 1.4404 (AISI 316L)
• O-ring: EPDM
• Tubo di protezione: acciaio inossidabile 1.4301 (AISI 304)

Fornitura

• Pompa centrifuga ad alta prevalenza multistadio Helix FIRST V
• Istruzioni di montaggio, uso e manutenzione
• Helix FIRST V 2 – 16: versione PN16 con flange ovali: controflange in ghisa con viti, dadi e guarnizioni corrispondenti

Documenti tecnici / elenco sintetico (tabella semplificata)
Numero di risultati nella lista modelli: 274
Colonne principali (esempi di righe):
Denominazione del prodotto | Quantità di portata Q | Classe efficienza motore | Corpo pompa | Girante | Flangia di mandata | Potenza motore P2 | Peso lordo circa | Codice articolo
Helix FIRST V 202-5/16/E/S/400-50 | 2 m³/h | IE3 | EN-GJL-250 | 1.4301 | G 1 | 0,37 kW | 21,7 kg | 4201016
(la pagina elenca numerose varianti di modello con portate, materiali, flange, potenze e pesi differenti)

Note aggiuntive
La pompa è disponibile con diverse opzioni (tenuta meccanica a cartuccia, classi motore, protezioni speciali e versioni certificate come ATEX o VdS su richiesta).

caractéristiques / spécifications techniques

• Collegamenti elettrici: 3~400 V ± 10 %, 50 Hz
• Campo di temperatura dei fluidi: da -30 °C a +120 °C
• Pressione d'esercizio max.: 16, 25 o 30 bar (a seconda della variante e del tipo di flangia)
• Grado di protezione motore: IP55
• Temperatura ambiente max.: da -15 °C a +50 °C
• Flange: Helix FIRST V 2 – 16 (PN16 con flange ovali), Helix FIRST V 22 – 52: PN16/PN25/PN40 con flange rotonde compatibili secondo ISO 2531 e ISO 7005
