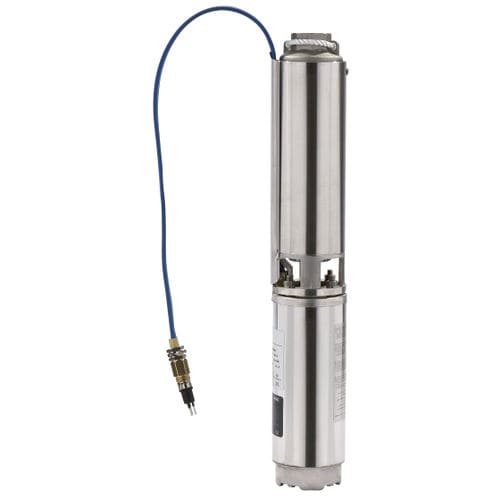

Pompa centrifuga Sub TWU 4-QC series

ad acquaelettricasommersa

Breve descrizione
Pompa sommersa multistadio con cavo di collegamento rapido Quick Connect per installazione verticale o orizzontale. Tutte le parti a contatto con il fluido pompato sono resistenti alla corrosione; valvola di ritegno integrata; giranti resistenti all'usura; motore di semplice manutenzione; prolunga rapida del cavo motore senza smontaggio del sistema idraulico.

Caratteristiche principali

• Parti a contatto con il fluido resistenti alla corrosione
• Valvola di ritegno integrata
• Resistenza all'usura grazie a giranti specifiche
• Motore a manutenzione semplice
• Prolunga rapida e facile del cavo motore senza smontaggio del sistema idraulico

Tipo costruttivo
Pompa sommersa multistadio 4" con cavo di collegamento rapido e struttura a mantello per installazione verticale o orizzontale.

Applicazione
Per il pompaggio dell’acqua piovana e dell’acqua industriale da pozzi e fontane, per l’irrigazione a pioggia, l’irrigazione e l’alimentazione idrica.

Equipaggiamento / funzionamento

• Valvola di ritegno integrata
• Raccordo di mandata secondo NEMA
• Motore a corrente alternata monofase con scatola condensatore e salvamotore termico (per versioni monofasi)

Chiave di lettura
Esempio: Wilo-Sub TWU 4.02-07-EM-QC-C
TWU = Serie
4 = Diametro del sistema idraulico in pollici (\")
02 = portata nominale [m3/h]
07 = numero di stadi del sistema idraulico
EM = alimentazione di rete (EM = monofase, DM = trifase)
QC = versione con cavo di collegamento rapido Quick Connect
C = generazione di serie

Dati tecnici

• Alimentazione di rete: 1~230 V, 50 Hz oppure 3~400 V, 50 Hz
• Modo di funzionamento sommerso: S1
• Temperatura fluido: 3 - 30 °C
• Circolazione minima vicino al motore: 0,08 m/s
• Contenuto massimo di sabbia: 50 g/m3
• Cicli di avviamento max.: 20/h
• Profondità d’immersione max.: 200 m
• Grado di protezione: IP68
• Raccordo di mandata: Rp 1¼ - Rp 2

Materiali

• Corpo del gruppo idraulico: 1.4301
• Giranti: Noryl
• Albero sistema idraulico: 1.4104
• Corpo motore: 1.4301
• Albero motore: 1.4305

Costruzione - Sistema idraulico
Pompa sommersa multistadio con giranti radiali o semiassiali a struttura componibile e valvola di ritegno integrata. Raccordo di mandata con flangia filettata e filetto femmina. Tutte le parti a contatto con il fluido sono in materiali resistenti alla corrosione.

Motore
Motore a corrente alternata monofase o trifase per avviamento diretto. Motore a tenuta con avvolgimento rivestito di vernice isolante, imbevuto di resina, con riempimento acqua-glicole e cuscinetti autolubrificanti.

Raffreddamento

• Il motore viene raffreddato tramite il fluido; la pompa deve lavorare sempre in immersione
• L’installazione verticale può essere realizzata con o senza camicia di raffreddamento
• L’installazione orizzontale deve essere realizzata con camicia di raffreddamento

Fornitura

• Sistema idraulico + motore completamente premontati
• Cavo di collegamento Quick Connect da 1,5 m o 1,75 m
• Versione monofase: quadro elettrico con condensatore, salvamotore termico e interruttore ON/OFF
• Istruzioni di montaggio, uso e manutenzione

Accessori

• Tubo camicia di raffreddamento
• Vaso di idroaccumulo a membrana
• Valvola d’intercettazione
• Interruttore a galleggiante
• Pressostato
• Elettrodo
• Quadro elettrico
• Apparecchio di allarme
• Kit resina
• Cavo di collegamento

Caratteristiche / specificazioni tecniche

• Alimentazione: 1~230 V, 50 Hz o 3~400 V, 50 Hz
• Funzionamento sommerso: S1
• Temperatura fluido: 3 - 30 °C
• Circolazione minima motore: 0,08 m/s
• Contenuto sabbia max.: 50 g/m3
• Cicli di avviamento max.: 20/h
• Profondità d’immersione max.: 200 m
• Grado di protezione: IP68
• Raccordo mandata: Rp 1¼ - Rp 2
