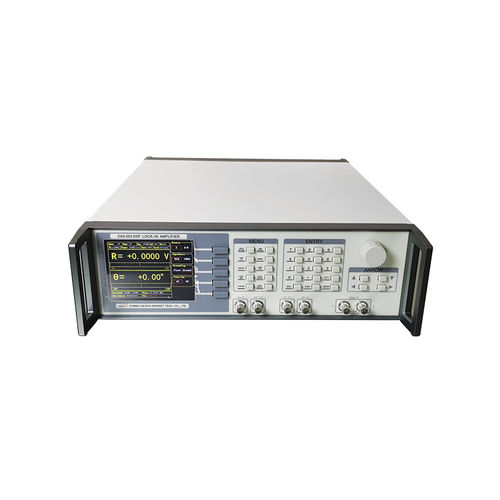

Amplificatore lock-in DXA-003

di segnaledifferenzialeanalogico

Frequenza: DC a 10MHz; Costanti di tempo: 30ns a 4,4ks; Riserva dinamica: >120 dB; Sensibilità a fondo scala: da 1 nV a 1 V; Rumore basso fino a 6nV// √Hz; Scope, analizzatore di spettro; controllore PID, modulazione AM. Canale di ingresso Grazie al preamplificatore analogico a basso rumore, l'ingresso del segnale del DXA-003 può essere commutato in modalità di tensione single-ended o differenziale e il rumore di ingresso è di 6 nV/√Hz@100 kHz. L'impedenza di ingresso è di 50 Ω o 10 MΩ e la sensibilità della tensione di ingresso a fondo scala varia da 1 nV a 1V. Due filtri di linea (50/60 Hz e 100/120 Hz) sono progettati per eliminare le interferenze di linea. L'amplificatore di guadagno programmabile consente di regolare la riserva dinamica del sistema in base all'entità del segnale di ingresso, in modo che il DXA-003 abbia una riserva dinamica intrinsecamente ampia, fino a 120 dB. La frequenza di campionamento di 250MSPS è determinata da un convertitore A/D di precisione a 14 bit e un filtro specifico è stato progettato per evitare l'aliasing. Canale di riferimento Per fornire il segnale di riferimento al DXA-003, è possibile utilizzare un'onda sinusoidale o quadra applicata esternamente o una sorgente di riferimento sintetizzata internamente. Quando lo strumento è impostato sulla modalità di riferimento interno, l'oscillatore interno stabilizzato di precisione e l'algoritmo di sintesi digitale vengono utilizzati per generare un'onda sinusoidale in uscita che moltiplica il segnale di ingresso. Sfruttando la tecnica di sfasamento digitale, la fase del segnale di riferimento può essere regolata con una risoluzione di 0,001°.
