Amplificatore di segnale DXA-203

di correntedi tensionedi acquisizione dati

Panoramica

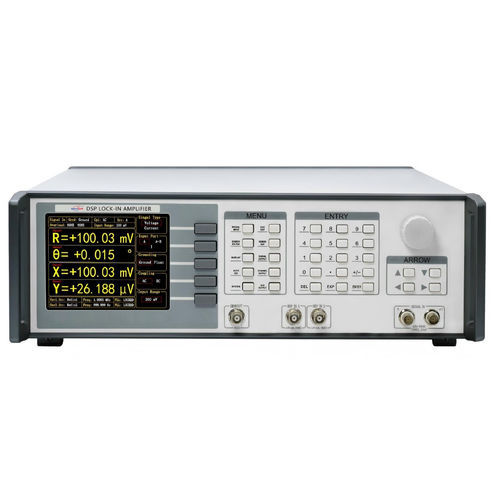

Il DXA-203 è un amplificatore lock-in digitale ad alte prestazioni che copre da DC a 250 kHz, progettato per il rilevamento sincrono preciso, misure a basso rumore e demodulazione multicanale. Integra alta riserva dinamica, I/O flessibili e funzioni di analisi complete per applicazioni di laboratorio e strumentazione.

Caratteristiche principali

• Gamma di frequenza da DC a 250 kHz con elevata accuratezza e risoluzione in frequenza.
• Rumore di tensione in ingresso estremamente basso e ampia sensibilità a fondo scala (da livello nV a Vrms).
• Otto demodulatori per misure multicanale sincronizzate e ampia larghezza di banda di misura.
• Doppi oscillatori integrati, filtri sincroni e pendenze di filtro selezionabili per un'elaborazione del segnale flessibile.
• Estese I/O ausiliarie (ingressi/uscite analogiche multicanale), capacità di pilotaggio e multiple interfacce di comunicazione (USB, Ethernet, RS-232, GPIB, WiFi).

Software per PC

Il DXA-203 fornisce software professionale per PC per configurare ciascun demodulatore, canale di ingresso e uscita tramite schemi o pannelli di controllo, con display numerici chiari e visualizzazione dell'onda in tempo reale. I risultati di misura possono essere salvati ed esportati in file CSV. API sono supportate per Python, MATLAB e LabVIEW.

Specifiche tecniche

• Canale segnale d'ingresso: Modalità di ingresso — Tensione: single-ended o differenziale; Corrente: single-ended.
• Sensibilità a fondo scala: 1 nV a 5 Vrms.
• Livelli di gamma: 2 mV a 5 V (7 livelli totali).
• Accoppiamento d'ingresso: DC o AC.
• Impedenza d'ingresso (tensione): 10 MΩ || 25 pF. Impedenza d'ingresso (corrente): 100 Ω o 1 kΩ.
• Messa a terra della schermatura d'ingresso: Messa a terra o flottante 10 kΩ.
• Riserva dinamica: >130 dB.
• Accuratezza del guadagno: 0,5% tipica, 1% max.
• Rumore di tensione d'ingresso: 3,5 nV/√Hz (f ≥ 1 kHz); 2,5 nV/√Hz (f ≥ 10 kHz).
• Rumore di corrente d'ingresso: 20 fA/√Hz (f = 97 Hz).
• Risoluzione ADC (ingresso): 24 bit.
• Canale segnale di uscita: Gamma di frequenza: DC – 250 kHz. Accuratezza di frequenza: 2 ppm + 1 μHz. Risoluzione di frequenza: 1 nHz.
• Ampiezza sinusoidale: 0,1 μVrms a 5 Vrms. Accuratezza ampiezza: 0,5% tipica, 2% max. Risoluzione ampiezza: 0,1 μVrms.
• Corrente di pilotaggio: ±80 mA max. Impedenza d'uscita: 50 Ω. Stabilità in temperatura: <200 ppm/°C.
• Offset DC regolabile: -5 VDC a 5 VDC.
• Uscita sincronizzata: livello TTL/CMOS 3,3 V (impedenza d'uscita 50 Ω). Uscite di modulazione aggiuntive: AM / FM / PM. Parametro DAC (uscita segnale): 16 bit, 32 MSPS.
• Canale di riferimento: Numero di canali di riferimento: 2. Gamma di frequenza di riferimento: 10 μHz – 250 kHz. Forme d'onda supportate: quadrata o sinusoidale. Impedenza d'ingresso di riferimento: 1 MΩ.
• Livelli di riferimento (quadrato): VIH tra 3 V e 5 V; VIL tra -0,1 V e 0,5 V. Riferimento sinusoidale: frequenza > 1 Hz; 300 mV < Vpp < 10 V.
• Fase: Risoluzione: 1,0 μdeg. Errore di fase: ±0,5° tipico, ±1° max. Deriva termica: <200 ppm/°C. Rilevamento armoniche: 1–10000F (nF < 1,5 MHz).
• Tempo di acquisizione: Riferimento interno: acquisizione istantanea. Riferimento esterno: 10 o 100 cicli del segnale.
• Oscillatore: Numero: 2. Accuratezza: 0,3 ppm. Stabilità termica: 0,5 ppm/°C. Tasso di invecchiamento: <1 ppm/anno. Rumore di fase: -145 dBc/Hz (@1 kHz).
• Demodulatore: Numero: 8. Larghezza bit del demodulatore: 64 bit. Intervallo costante di tempo: 100 ns – 3 ks. Banda di misura: 50 μHz – 1,6 MHz. Opzioni pendenza filtro: 6, 12, 18, 24, 30, 36, 42, 48 dB/oct. Filtro sincrono efficace <1000 Hz.
• Ingressi / Uscite ausiliarie: Ingresso AUX — 4 canali, ampiezza ±10 V con risoluzione 0,1 mV, impedenza d'ingresso 1 MΩ, ADC: 16 bit, 150 kSPS. Uscita AUX — 4 canali, ampiezza ±10 V con risoluzione 0,1 mV, corrente di pilotaggio ±30 mA max, DAC: 16 bit, 500 kSPS.
• Interfacce di comunicazione: RS-232 (DB-9 femmina), USB 2.0 (480 Mbps), Ethernet RJ45 (1000 Mbps), interfaccia di rete WiFi, GPIB (IEEE-488.2).
• Alimentazione e meccanica: Tensione di alimentazione: 220–240 V AC (100–120 V AC opzionale). Consumo: 50 W tipico, 70 W max. Soppressione rumore di alimentazione: 70 dB @ 1 MHz. Dimensioni: 448 mm × 532 mm × 148 mm. Peso: 12 kg.
