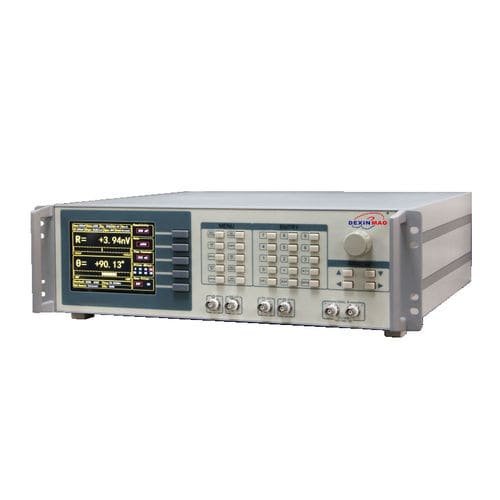

Amplificatore lock-in DXA-004

di segnaledifferenzialeanalogico

Frequenza: DC a 60MHz; Costanti di tempo: 30ns a 4,4ks; Riserva dinamica: >120 dB; Sensibilità a fondo scala: da 1 nV a 1 V; Misura di armoniche multiple; Il rumore è basso fino a 6nV// √Hz; Display a colori da 5,6 pollici. Canale di ingresso Grazie al preamplificatore analogico a basso rumore, l'ingresso del segnale del DXA-004 può essere commutato per operare in modalità di tensione single-ended o differenziale; il rumore di ingresso è di 6 nV/√Hz@100 kHz. L'impedenza di ingresso è di 50 Ω o 10 MΩ e la sensibilità della tensione di ingresso a fondo scala varia da 1 nV a 1V. Due filtri di linea (50/60 Hz e 100/120 Hz) sono progettati per eliminare le interferenze di linea. L'amplificatore di guadagno programmabile consente di regolare la riserva dinamica del sistema in base all'entità del segnale di ingresso, in modo che il DXA-004 abbia una riserva dinamica intrinsecamente ampia, fino a 120 dB. La frequenza di campionamento di 250MSPS è determinata da un convertitore A/D di precisione a 14 bit e un filtro specifico è stato progettato per evitare l'aliasing. Canale di riferimento Per fornire il segnale di riferimento al DXA-004, è possibile utilizzare un'onda sinusoidale o quadra applicata esternamente o una sorgente di riferimento sintetizzata internamente. Quando lo strumento è impostato sulla modalità di riferimento interno, l'oscillatore interno stabilizzato di precisione e l'algoritmo di sintesi digitale vengono utilizzati per generare un'onda sinusoidale in uscita che moltiplica il segnale di ingresso.
