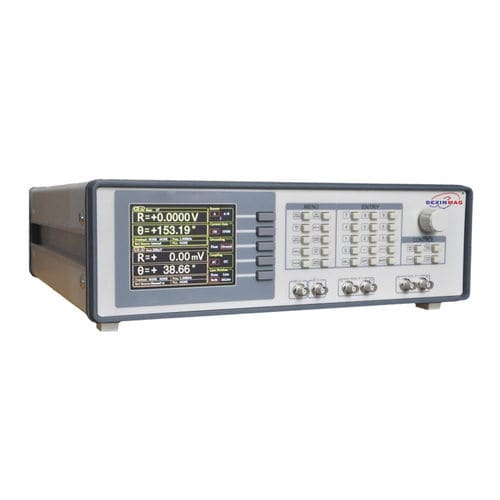

Amplificatore lock-in DXA-001

di segnaledifferenzialeanalogico

Canale di ingresso Con il preamplificatore analogico a basso rumore, l'ingresso del segnale del DXA-001 può essere commutato per operare in modalità di tensione single-ended o differenziale e il rumore di ingresso è di 10 nV/√Hz. L'impedenza di ingresso è di 10 MΩ e la sensibilità della tensione di ingresso a fondo scala varia da 1 nV a 1V. Inoltre, il DXA-001 può essere utilizzato anche per misure di corrente con guadagni di corrente variabili di 10^6 o 10^8 V/A. Due filtri di linea (50/60 Hz e 100/120 Hz) sono progettati per eliminare le interferenze di linea. L'amplificatore di guadagno programmabile consente di regolare la riserva dinamica del sistema in base all'entità del segnale di ingresso, in modo che il DXA-001 abbia una riserva dinamica intrinsecamente ampia fino a 100 dB. La frequenza di campionamento di 312,5KSPS è determinata da un convertitore A/D di precisione a 24 bit e un filtro specifico è stato progettato per evitare l'aliasing. Canale di riferimento Per fornire il segnale di riferimento al DXA-001, è possibile utilizzare un'onda sinusoidale o quadra applicata esternamente o una sorgente di riferimento sintetizzata internamente. Quando lo strumento è impostato sulla modalità di riferimento interno, l'oscillatore interno stabilizzato di precisione e l'algoritmo di sintesi digitale vengono utilizzati per generare un'onda sinusoidale in uscita che moltiplica il segnale di ingresso.
