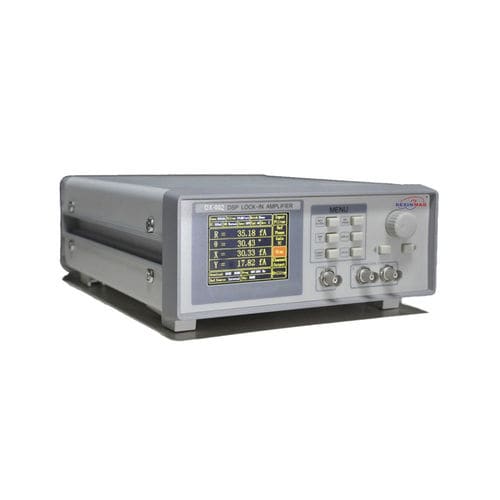

Amplificatore lock-in DXA-002

di segnaledifferenzialedigitale

Canale di ingresso Il DXA-002 rileva un segnale di ingresso in modalità single-ended o differenziale. Grazie a un preamplificatore a bassissimo rumore, il rumore di ingresso è pari a 9 nV/√Hz@997 Hz. L'impedenza di ingresso è di 10 MΩ e la sensibilità della tensione di ingresso a fondo scala varia da 1 nV a 1 V. Inoltre, il DXA-002 può essere utilizzato per la misura di corrente con guadagni di 10^6 o 10^8 V/A. Due filtri di linea (50/60 Hz e 100/120 Hz) sono progettati per eliminare le interferenze della frequenza di alimentazione. Un amplificatore di guadagno programmabile viene utilizzato per regolare la riserva dinamica del sistema, in modo che il DXA-002 possa mantenere un'elevata riserva dinamica di 120 dB. Canale di riferimento Il segnale di riferimento può funzionare in modalità esterna o interna. In modalità interna, un oscillatore interno preciso e stabile genera un'onda sinusoidale come riferimento interno che viene moltiplicata per il segnale di ingresso. Questo segnale interno è privo di rumore di fase. Grazie alla tecnica di sfasamento digitale, la risoluzione di fase del segnale di riferimento è di 0,01 gradi. In questa modalità, il DXA-002 può lavorare a qualsiasi frequenza fissa da 50 mHz a 120 kHz. In modalità esterna, il segnale di riferimento può essere un'onda sinusoidale, un impulso TTL o un'onda quadra. Il fronte di salita o di discesa del segnale di riferimento esterno attiva il Phase Lock Loop (PLL) per bloccare il segnale esterno. In base alla frequenza del segnale di riferimento, il DXA-002 può rilevare le armoniche del segnale di ingresso. La frequenza massima del segnale armonico può raggiungere 32.767 volte la frequenza fondamentale e la frequenza armonica massima non può superare la frequenza operativa massima dello strumento di 120 kHz.
