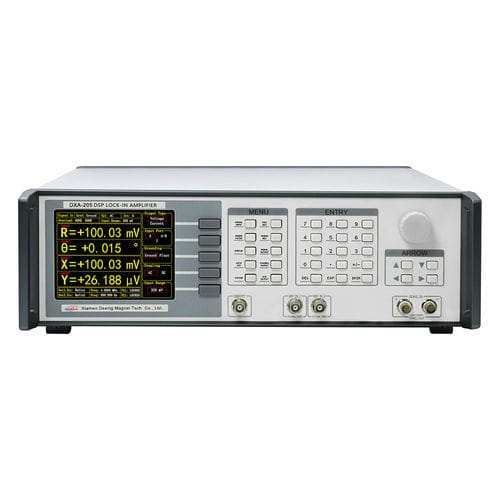

Apparecchio di misura di impedenza DXA-205

di tensionedi frequenzadi corrente

Panoramica:

Il DXA-205 è un amplificatore lock-in digitale ad alte prestazioni che copre DC fino a 1,5 MHz per rilevamento e misure sincrone di precisione. Integra demodulazione multicanale, ingressi a basso rumore, oscilloscopio e analisi FFT, scanner parametrico e controller PID a doppio canale per il controllo in anello chiuso, adatto a ricerca e collaudi industriali.

Applicazioni:

• Microscopia a scansione: AFM, STM, SPM
• Scienza dei materiali: mobilità e densità di carica, effetto Hall, materiali ultrasonici
• Misure di trasporto: caratterizzazione di conduttività e impedenza
• Misure di rumore: densità di rumore e correlazione incrociata
• Esperimenti ottici: analisi spettrale, misure THz e TDLAS
• Valutazione sensori: giroscopi, sensori fotoelettrici, risonatori, accelerometri
• Sensori magnetici: SQUID, centri NV, magnetometri atomici, VSM
• Biomedico: applicazioni microfluidiche e strumentazione biologica

Funzioni e caratteristiche chiave:

• Copertura di frequenza DC a 1,5 MHz con alta precisione e risoluzione ultra-fine
• Rumore di ingresso estremamente basso (fino a 2,5 nV/√Hz) e ampia gamma di sensibilità (1 nV a 5 Vrms)
• Otto demodulatori sincroni per misure parallele e riserva dinamica >130 dB
• Oscilloscopio integrato a 2 canali e analizzatore FFT; profondità di campionamento fino a 65.536 e tempo di campionamento regolabile (65 μs–1 s)
• Controller PID digitali interni duali indipendenti fino a 4 MSPS, integrati con i demodulatori
• Scanner parametrico per tracciamento rapido frequenza/ampiezza in modalità singola o ciclica
• Interfacce: RS-232, USB2.0, Ethernet Gigabit, Wi‑Fi e GPIB (IEEE-488.2)

Specifiche tecniche:

• Canale ingresso — modalità: Tensione (single-ended o differenziale) o Corrente (single-ended)
• Sensibilità a piena scala: 1 nV a 5 Vrms
• Livelli di gamma: 2 mV a 5 V (7 livelli)
• Accoppiamento ingresso: DC o AC
• Impedenza ingresso (tensione): 10 MΩ || 25 pF; (corrente): 100 Ω o 1 kΩ
• Messa a terra schermo ingresso: massa o flottante 10 kΩ
• Riserva dinamica: >130 dB
• Precisione guadagno: 0,5% tip., 1% max
• Rumore tensione ingresso: 3,5 nV/√Hz (f ≥ 1 kHz); 2,5 nV/√Hz (f ≥ 10 kHz)
• Rumore corrente ingresso: 20 fA/√Hz (f = 97 Hz)
• ADC (ingresso): 24 bit
• Canale uscita — gamma di frequenza: DC – 1,5 MHz
• Accuratezza frequenza: 2 ppm + 1 μHz; risoluzione frequenza: 1 nHz
• Ampiezza sinusoidale (uscita): 0,1 μVrms a 5 Vrms; accuratezza 0,5% tip., 2% max; risoluzione 0,1 μVrms
• Corrente guida: ±80 mA max; impedenza uscita: 50 Ω
• Offset DC regolabile: -5 VDC a 5 VDC
• Uscita sincronizzata: livello 3,3 V TTL/CMOS (impedenza 50 Ω)
• Uscite aggiuntive: modulazione AM/FM/PM; DAC: 16 bit, 32 MSPS
• Canali riferimento: 2; gamma: 10 μHz – 1,5 MHz; forme d'onda: quadra o sinusoidale; impedenza ingresso: 1 MΩ
• Livelli riferimento: Quadra: 3 V < VIH < 5 V, -0,1 V < VIL < 0,5 V; Sinusoidale: >1 Hz; 300 mV < Vpp < 10 V
• Fase: risoluzione 1,0 μdeg; errore fase ±0,5° tip., ±1° max; deriva termica < 200 ppm/°C
• Rilevamento armoniche: 1–10000F (nF < 1,5 MHz)
• Tempo acquisizione: riferimento interno istantaneo; riferimento esterno: 10 o 100 cicli
• Oscillatori: 2; accuratezza 0,3 ppm; stabilità termica 0,5 ppm/°C; invecchiamento <1 ppm/anno; rumore di fase -145 dBc/Hz (@1 kHz)
• Demodulatori: 8; elaborazione 64 bit
• Costante di tempo: 100 ns – 3 ks; banda di misura: 50 μHz – 1,6 MHz
• Pendenze filtro (dB/oct): 6, 12, 18, 24, 30, 36, 42, 48; filtro sincrono efficace <1000 Hz
• I/O ausiliari — Ingresso AUX: 4 canali, ±10 V, risoluzione 0,1 mV, impedenza 1 MΩ, ADC 16 bit, 150 kSPS
• Uscita AUX: 4 canali, ±10 V, risoluzione 0,1 mV, pilotaggio ±30 mA max, DAC 16 bit, 500 kSPS
• Interfacce: RS-232 (DB-9), USB 2.0 (480 Mbps), Ethernet RJ45 (1000 Mbps), Wi‑Fi, GPIB (IEEE-488.2)
• Alimentazione: 220–240 V AC (100–120 V opzionale); consumo 50 W tip., 70 W max; soppressione rumore rete: 70 dB @ 1 MHz
• Dimensioni: 448 mm × 532 mm × 148 mm; Peso: 12 kg
• Oscilloscopio: 2 canali, ingressi selezionabili (segnale, riferimento, uscita, ausiliario), trigger multipli, profondità max 65.536, tempo di campionamento 65 μs – 1 s
• PID: PID digitale interno 2 canali, fino a 4 MSPS, integrato con misure lock-in per controllo in anello chiuso di ampiezza, fase e frequenza
• Scanner parametrico: tracciamento istantaneo risposta frequenza/ampiezza; modalità singola o ciclica
• FFT: analisi in frequenza basata su segnali acquisiti; risoluzione dipendente dal rate di campionamento (≈ 1 Hz – 31 kHz)
