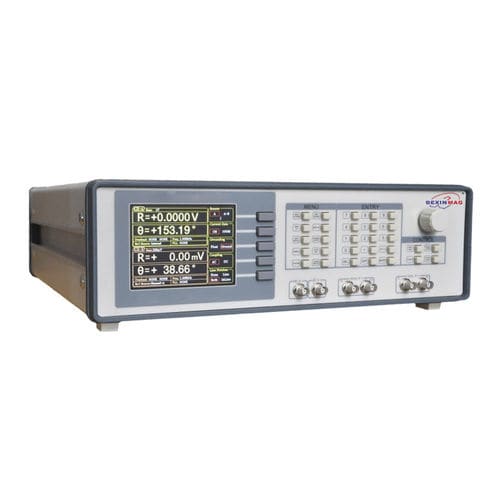

Amplificatore lock-in DXA-001C

di segnaledifferenzialeanalogico

Canale di ingresso Due canali di ingresso indipendenti hanno un'elevata sincronia e possono essere configurati singolarmente in modalità single-ended o in modalità tensione differenziale Con il preamplificatore analogico a basso rumore, l'ingresso del segnale del DXA-001C può essere commutato per operare in modalità tensione single-ended o differenziale; il rumore di ingresso è di 5 nV/√Hz. L'impedenza di ingresso è di 10 MΩ e la sensibilità della tensione di ingresso a fondo scala varia da 1 nV a 1V. Inoltre, il DXA-001C può essere utilizzato anche per misure di corrente con guadagni di corrente variabili di 10^6 o 10^8 V/A. Due filtri di linea (50/60 Hz e 100/120 Hz) sono progettati per eliminare le interferenze di linea. L'amplificatore di guadagno programmabile consente di regolare la riserva dinamica del sistema in base all'entità del segnale di ingresso, in modo che il DXA-001C abbia una riserva dinamica intrinsecamente ampia fino a 100 dB. La frequenza di campionamento di 312,5KSPS è determinata da un convertitore A/D di precisione a 24 bit e un filtro specifico è stato progettato per evitare l'aliasing. Canale di riferimento Due canali di riferimento indipendenti possono funzionare in modalità esterna o interna. In modalità interna, un oscillatore interno preciso e stabile genera un'onda sinusoidale come riferimento interno che viene moltiplicata per il segnale di ingresso. Questo segnale interno è privo di rumore di fase. Grazie alla tecnica di sfasamento digitale, la risoluzione di fase del segnale di riferimento è di 0,01 gradi. In questa modalità, il DXA-001C può lavorare a qualsiasi frequenza fissa da 1 mHz a 102 kHz. In modalità esterna, il segnale di riferimento può essere un'onda sinusoidale, un impulso TTL o un'onda quadra.
