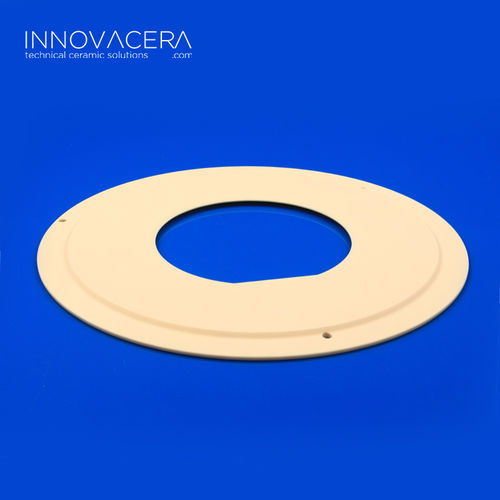

Gli anelli di messa a fuoco in ceramica allumina sono progettati per migliorare l'uniformità dell'incisione intorno al bordo o al perimetro del wafer. Se utilizzati con un mandrino elettrostatico (e-chuck), il wafer poggia sull'anello di messa a fuoco del bordo, tenuto in posizione dalla carica elettrostatica.
Gli anelli di messa a fuoco in ceramica allumina sono componenti critici delle apparecchiature di incisione al plasma, soprattutto nella camera di incisione. Gli anelli sono posizionati strategicamente per ottimizzare la distribuzione del plasma e mantenere l'uniformità durante il processo di incisione.
I processi di produzione dei semiconduttori richiedono il funzionamento in ambienti puliti, soprattutto per i componenti utilizzati in condizioni di alta temperatura, vuoto e gas corrosivi. I materiali ceramici mantengono un'elevata stabilità in questi complessi ambienti fisici e chimici.
L'anello di messa a fuoco in ceramica è un componente fondamentale per il processo di etch dei semiconduttori. Quando si sceglie la lega di alluminio come materiale della camera di incisione, è facile che si verifichi una contaminazione da particelle metalliche. Per questo motivo, nella produzione degli anelli di focalizzazione in ceramica si utilizza una ceramica di elevata purezza (oltre il 99,5%) come materiale della camera per le apparecchiature di incisione al plasma.
Caratteristiche degli anelli di messa a fuoco in ceramica
-Resistenza all'usura,
-Resistenza alla corrosione,
-Eccellenti proprietà meccaniche,
-Isolamento elettrico,
-Soddisfare gli standard di qualità dei prodotti a semiconduttore.
---
