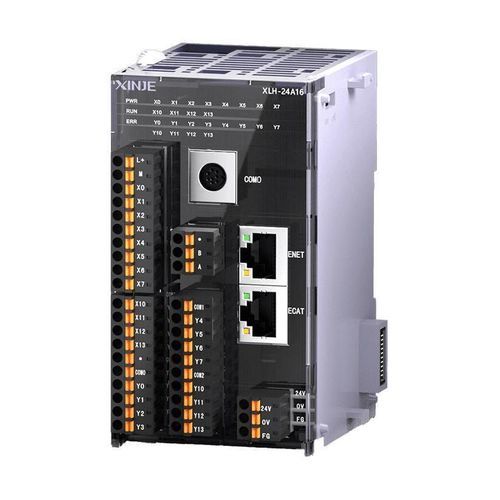

Controllore di movimento EtherCAT XLH series

32 assiCANEthernet

Panoramica
Compatibile con la maggior parte delle funzioni di XLME, la serie XLH offre maggiore capacità di programma e velocità di elaborazione superiore. Supporta comunicazione Ethernet, bus EtherCAT, comandi di controllo del moto come interpolazione e inseguimento, e può collegare moduli di espansione e il modulo di espansione sinistro ED.

Caratteristiche principali

• Sistema di controllo one-stop: Soluzione di controllo integrata per diverse attività di automazione.
• Design a scheda con core ad alte prestazioni: Fattore di forma compatto a scheda ottimizzato per slot embedded.
• Ampia compatibilità di comunicazione: Supporta dispositivi standard EtherCAT inclusi XINJE I/O distribuiti, servomotori serie DS5C1, stepper serie DP3C e inverter VH6.
• Controllo movimento multi-asse su bus: Adatto per interpolazione lineare a 3 assi, arco circolare e spirale su piattaforme comuni a tre assi.
• Funzioni di camma elettronica: Sostituisce le camme meccaniche per maggiore precisione e flessibilità; applicabile a macchine tappatrici, confezionamento a cuscino e soffiaggio.
• Capacità feedforward: Compensa la dinamica del sistema e i ritardi temporali per mantenere precisione e velocità di lavorazione.

Documenti correlati (selezionare)

• Manuale utente XD XL XG Series (Sezione software) — manuale software per i controller delle serie XD/XL/XG.
• Catalogo prodotti completo Xinje 2026 — catalogo prodotti completo.
• Soluzioni industriali integrate 2026 — panoramica delle soluzioni industriali integrate.

Caratteristiche / specifiche tecniche

• Serie: serie XLH (controllore bus EtherCAT).
• Compatibilità: Compatibile con la maggior parte delle funzioni della serie XLME.
• Comunicazione: Supporto per comunicazione Ethernet e bus EtherCAT.
• Controllo movimento: Supporta comandi di controllo del moto inclusi interpolazione e inseguimento.
• Supporto multi-asse: Supporta movimento multi-asse; applicabile a interpolazione a 3 assi lineare, ad arco circolare e a spirale.
• Espansione: Può collegare moduli di espansione e il modulo di espansione sinistro ED.
• Capacità camma elettronica: Fino a 32 tabelle cam; ogni tabella può memorizzare fino a 1000 punti chiave; punti modificabili nei diagrammi master-slave.
• Prestazioni: Maggiore capacità di programma e velocità di elaborazione rispetto ai modelli di riferimento.
• Applicazioni: Per controllo di movimento di precisione in confezionamento, tappatura, soffiaggio e macchine automatiche simili.
