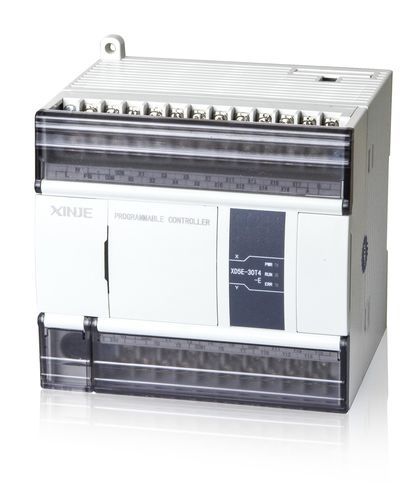

PLC su rete Ethernet XD5E series

compattocon I/O integraticon schede I/O espandibili

Panoramica
La serie XD5E è un controllore programmabile Ethernet migliorato. Offre una maggiore velocità di elaborazione (circa 2–3 volte rispetto alla serie XDM), risorse interne più ampie, porte seriali RS232/RS485 e comunicazione Ethernet. La funzione scheda SD non è supportata. Il controllore supporta moduli di espansione destri, scheda BD e moduli di espansione sinistri ED per l'espansione del sistema.

Funzionalità principali e configurazioni

• Capacità programma: 1 MB
• Tempo di esecuzione istruzione base: 0,01–0,03 μs
• Massimo punti I/O: 572
• Controllo sequenziale I/O

Ingressi e uscite ad alta velocità

• 2–10 canali uscite a impulsi 100 kHz
• 3–10 canali conteggio ad alta velocità (monofase fino a 80 kHz; fase AB fino a 50 kHz)

Interfacce di comunicazione

• Porta seriale RS232
• Porta seriale RS485
• Connettore RJ45
• Comunicazione Ethernet
• Supporto fieldbus X-NET

Espansione e compatibilità

• Velocità di elaborazione maggiore e risorse interne aumentate rispetto alla serie XDM
• Supporta comunicazioni seriali ed Ethernet per scenari di connettività diversificati
• Compatibile con moduli di espansione destri, scheda BD e moduli di espansione sinistri ED per l'espansione del sistema

Specifiche tecniche

• Serie: XD5E
• Memoria programma: 1 MB
• Velocità istruzioni: 0,01–0,03 μs
• Massimo punti I/O: 572
• Canali uscita PWM/impulso: 2–10 canali a 100 kHz
• Conteggio ad alta velocità: 3–10 canali (monofase fino a 80 kHz; fase AB fino a 50 kHz)
• Interfacce seriali supportate: RS232, RS485
• Ethernet: RJ45 supportato
• Fieldbus: supporto X-NET
• Espansione: supporta moduli di espansione destri, scheda BD e moduli di espansione sinistri ED
