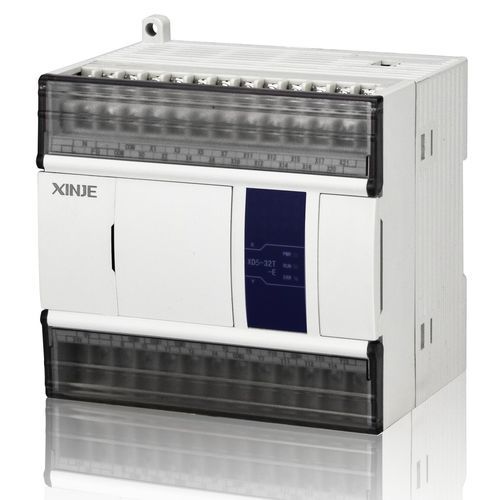

PLC migliorato XD5 series

compattocon I/O integraticon schede I/O espandibili

Panoramica
La serie XD5 è un controllore logico programmabile che offre tutte le funzioni PLC standard con velocità di elaborazione aumentata (circa 15× rispetto alla serie XC), maggiori risorse interne e da 2 a 10 canali di uscita impulsi ad alta velocità. Supporta moduli di espansione sul lato destro, schede di espansione BD (non supportate sui modelli a 16 punti), moduli ED sul lato sinistro e l'espansione di memoria tramite scheda SD (esclusi i modelli a 16 punti), coprendo diverse esigenze di automazione.

Funzioni di base e configurazioni

• Capacità programma: 512 KB
• Tempo istruzione base: 0,02–0,05 µs
• I/O massimo: 592 punti
• Supporto controllo sequenziale I/O

Ingressi/uscite ad alta velocità

• 2–10 canali di uscite impulsi a 100 kHz
• 3–10 canali di conteggio ad alta velocità (monofase max 80 kHz, fase AB max 50 kHz)

Funzioni di comunicazione

• RS232
• RS485
• Fieldbus X-NET
• Download USB ad alta velocità (fino a 12 Mbps)

Specifiche tecniche

• Capacità programma: 512 KB
• Istruzione base: 0,02–0,05 µs
• Punti massimi I/O: 592
• Supporto controllo sequenziale I/O
• Uscite impulsi ad alta velocità: 2–10 canali a 100 kHz
• Conteggio ad alta velocità: 3–10 canali (monofase max 80 kHz, fase AB max 50 kHz)
• Porti di comunicazione: RS232, RS485
• Fieldbus: X-NET
• Download USB ad alta velocità: fino a 12 Mbps
• Velocità di elaborazione: circa 15× più veloce della serie XC
• Supporto espansione: modulo di espansione destro, scheda BD di espansione (non supportata sui modelli a 16 punti), modulo ED di espansione sinistro
• Espansione memoria: supporto scheda SD (esclusi modelli a 16 punti)
