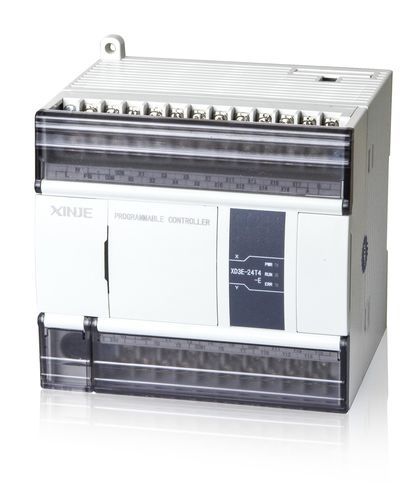

PLC compatto XD3 series

con I/O integraticon schede I/O espandibiliuscita ad impulsi

Panoramica del prodotto
Il controllore standard della serie XD3 fornisce funzioni di controllo complete per l'automazione industriale. Oltre all'elaborazione di base di programma e dati I/O, offre uscita di impulsi, conteggio ad alta velocità, modulazione di larghezza d'impulso (PWM) e misura della frequenza. Il controllore supporta moduli di espansione sinistra ED, moduli di espansione BD (moduli a 16 punti non supportati) e moduli di espansione lato destro per estendere I/O e funzionalità.

Caratteristiche principali

• Funzioni e configurazioni di base: Capacità programma 256KB; Tempo di esecuzione istruzione di base 0,02 ~ 0,05 µs; Massimo I/O 380 punti; Controllo sequenziale I/O.
• Ingressi/uscite ad alta velocità: 2~4 canali di uscite a impulsi fino a 100 kHz (nota: per XD3-24T4/32T4 la frequenza massima di uscita degli impulsi Y2 e Y3 è limitata a 20 kHz); 3 canali di conteggio ad alta velocità (max 80K monofase; max 50K fase AB).
• Comunicazione: RS232, RS485; Bus di campo X-NET.
• USB: Download USB ad alta velocità (fino a 12 Mbps).

Capacità correlate

• Supporta moduli di espansione sinistra ED.
• Supporta moduli di espansione BD (nota: i moduli a 16 punti non sono supportati).
• Supporta moduli di espansione lato destro per estendere I/O e funzioni.

Specifiche tecniche

• Serie: XD3 series standard controller
• Capacità programma: 256KB
• Tempo di esecuzione istruzione di base: 0,02 ~ 0,05 µs
• Massimo punti I/O: 380 punti
• Modalità di controllo I/O: Controllo sequenziale
• Uscite a impulsi: 2~4 canali fino a 100 kHz (nota: Y2 e Y3 per XD3-24T4/32T4 limitate a 20 kHz)
• Conteggio ad alta velocità: 3 canali (max 80K monofase; max 50K fase AB)
• Porte di comunicazione: RS232, RS485
• Bus di campo: X-NET
• USB: Download ad alta velocità fino a 12 Mbps
• Espansione: Espansione sinistra ED, espansione BD (moduli 16 punti non supportati), moduli di espansione lato destro
