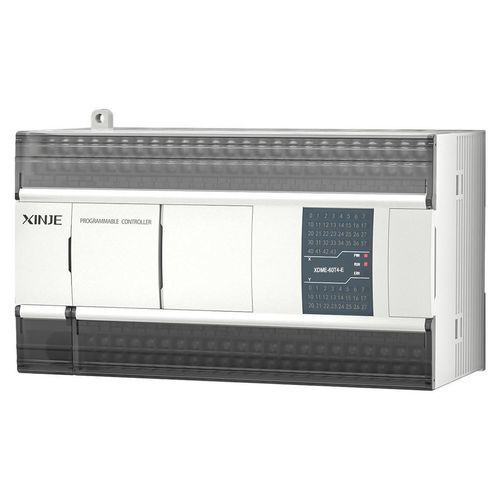

PLC con controllore di movimento integrato XDME series

integratosu rete EthernetRS485

Panoramica
Oltre a tutte le funzioni della serie XDM, la serie XDME offre una velocità di elaborazione 2–3× superiore, uno spazio di risorse interne maggiore e supporta il collegamento del modulo di espansione destro, della scheda BD e del modulo di espansione sinistro ED.

Funzioni di base e configurazioni

• Capacità programma: 1 MB
• Tempo di esecuzione istruzione base: 0.01~0.03 µs
• I/O massimi: 572 punti
• Supporto per controllo sequenziale I/O

Controllo di movimento

• Interpolazione lineare e interpolazione ad arco
• Funzione di inseguimento

Ingressi/uscite ad alta velocità

• Uscite a impulsi: 4~10 canali a 100 kHz
• Conteggio ad alta velocità: 4~10 canali (fase singola fino a 80 kHz, fase AB fino a 50 kHz)

Funzione di comunicazione

• RS232, RS485, RJ45
• Comunicazione Ethernet
• Fieldbus X-NET

Specifiche tecniche

• Capacità programma: 1 MB
• Istruzione base: 0.01~0.03 µs
• I/O massimi: 572 punti
• Supporto per controllo sequenziale I/O
• Controllo di movimento: interpolazione lineare, interpolazione ad arco, inseguimento
• Uscite a impulsi ad alta velocità: 4~10 canali a 100 kHz
• Conteggio ad alta velocità: 4~10 canali (fase singola fino a 80 kHz, fase AB fino a 50 kHz)
• Porte di comunicazione: RS232, RS485, RJ45; supporta Ethernet e fieldbus X-NET
