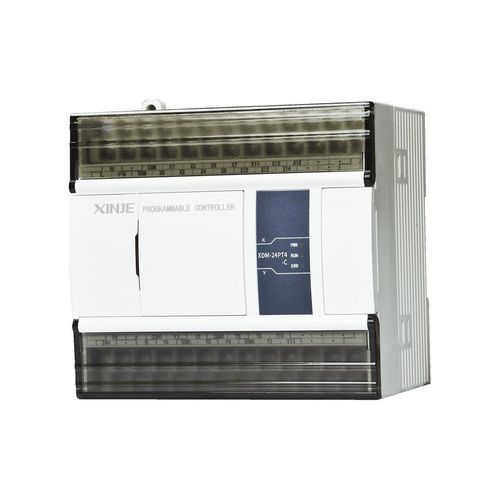

Controllore di movimento PLC XDM series

2 assiRS-485USB

Panoramica
Oltre a tutte le funzioni di un PLC standard, il controllore di movimento standard serie XDM offre circa 15× la velocità di elaborazione della serie XC, risorse interne maggiorate, accoppiamento a due assi, interpolazione lineare e ad arco e funzioni di follow-up. Supporta scheda SD esterna per l'archiviazione dei dati ed è espandibile tramite moduli di espansione destro/sinistro e scheda di espansione BD.

Funzioni di base e configurazioni

• Capacità programma: 512 KB – 1,5 MB
• Tempo di esecuzione istruzioni: 0,02 – 0,05 μs
• Punti I/O massimi: fino a 572
• Controllo sequenziale I/O supportato
• Download USB ad alta velocità (fino a 12 Mbps)

Controllo movimento

• Interpolazione lineare e interpolazione ad arco
• Funzione di follow-up (inseguimento di posizione)
• Accoppiamento a due assi (movimento sincronizzato di due assi)

I/O ad alta velocità

• Uscite impulsi: 4–10 canali a 100 kHz
• Conteggio ad alta velocità: 4–10 canali (monofase max 80 kHz; fase AB max 50 kHz)

Funzione di comunicazione

• RS232
• RS485
• Fieldbus X-NET

Caratteristiche tecniche

• Serie: controllore di movimento standard serie XDM
• Capacità programma: 512 KB – 1,5 MB
• Velocità istruzione: 0,02 – 0,05 μs
• Punti I/O massimi: 572
• Controllo sequenziale I/O supportato
• Download USB ad alta velocità (fino a 12 Mbps)
• Movimento: interpolazione lineare e ad arco, follow-up, accoppiamento a due assi
• Uscite impulsi ad alta velocità: 4–10 canali a 100 kHz
• Conteggio ad alta velocità: 4–10 canali (monofase max 80 kHz; fase AB max 50 kHz)
• Comunicazione: RS232, RS485, fieldbus X-NET
• Espandibile: supporta moduli di espansione destro/sinistro e scheda di espansione BD
• Supporta scheda SD esterna per l'archiviazione dei dati
