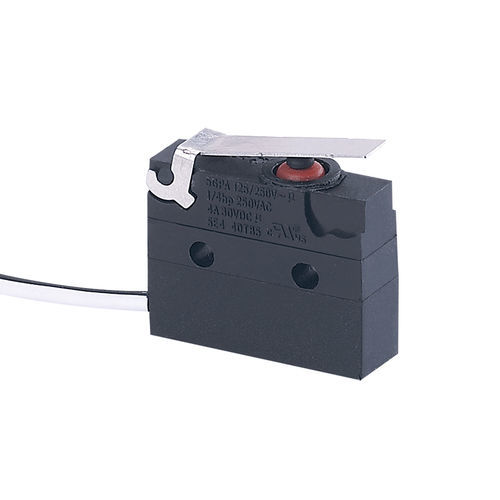

Micro-interruttore a leva FSK-18-D-031

SPSTa tenuta stagnaIP67

Panoramica
FSK-18-D-031 è un microinterruttore stagno della FSK-18 Mid Series progettato per applicazioni di controllo elettrico compatte. È disponibile in diverse varianti di corrente e tensione e possiede varie omologazioni internazionali, idoneo per impieghi industriali e OEM.

Caratteristiche principali

• Opzioni di corrente: 0.1A / 0.5A / 5(2)A / 10(3)A
• Valori di tensione: AC 125V / 250V; DC 5V / 36V
• Omologazioni: UL, cUL (CSA), VDE, ENEC, CQC

Tabella dimensionale
Il disegno delle dimensioni e la tabella delle misure sono forniti nella pagina del prodotto come immagine per riferimento meccanico preciso.

Caratteristiche tecniche dell'interruttore (tabella)

• Voce 1 — Classe elettrica: 0.1A 250VAC (altre classi disponibili a seconda della variante)
• Voce 2 — Forza di esercizio: 1.0 ~ 2.5 N
• Voce 3 — Resistenza di contatto: ≤ 300 mΩ
• Voce 4 — Resistenza di isolamento: ≥ 100 MΩ (500 VDC)
• Voce 5 — Tensione dielettrica: 500 V tra poli non connessi; 1500 V tra poli e telaio metallico
• Voce 6 — Vita elettrica: ≥ 50.000 cicli
• Voce 7 — Vita meccanica: ≥ 100.000 cicli
• Voce 8 — Temperatura di esercizio: -25 ~ 105 °C
• Voce 9 — Frequenza di esercizio: elettrica 15 cicli/min; meccanica 60 cicli/min
• Voce 10 — Resistenza alle vibrazioni: 10 ~ 55 Hz; ampiezza 1.5 mm; tre direzioni
• Voce 11 — Saldabilità: >80% della parte immersa coperta; temperatura di saldatura 235 ± 5 °C (immersione 2 ~ 3 s)
• Voce 12 — Resistenza al calore da saldatura: saldatura a immersione 260 ± 5 °C 5 ± 1 s; saldatura manuale 300 ± 5 °C 2 ~ 3 s
• Voce 13 — Condizioni di prova: ambiente 20 ± 5 °C; umidità relativa 65 ± 5% RH; pressione atmosferica 86 ~ 106 kPa

Specifiche / dati tecnici

• Modello: FSK-18-D-031
• Serie: FSK-18 Mid Series
• Esempi di classificazione elettrica: 0.1A 250VAC (varianti disponibili)
• Forza di esercizio: 1.0 ~ 2.5 N
• Resistenza di contatto: ≤ 300 mΩ
• Resistenza di isolamento: ≥ 100 MΩ (500 VDC)
• Vita elettrica: ≥ 50.000 cicli; vita meccanica: ≥ 100.000 cicli
• Intervallo di temperatura di esercizio: -25 ~ 105 °C
• Tolleranza alle vibrazioni: 10 ~ 55 Hz, ampiezza 1.5 mm
• Saldatura: specifiche per immersione e saldatura manuale fornite
• Omologazioni: UL, cUL (CSA), VDE, ENEC, CQC
