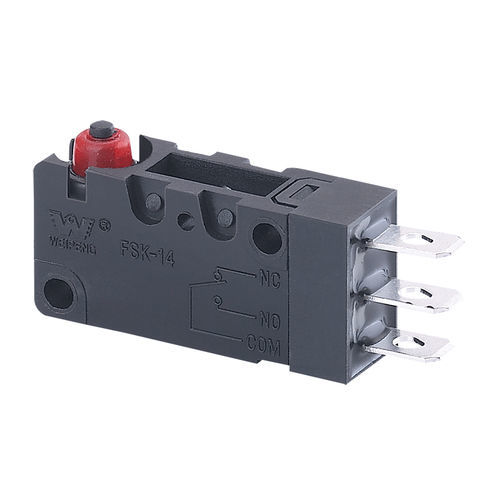

Micro-interruttore SPDT FSK-14-5A-007-TD1.125

C22.2CQCC-US UL

Panoramica del prodotto
Microinterruttore FSK-14-5A-007-TD1.125. Correnti nominali 5(2)A e 10(3)A con valore di contatto 0.1A 250VAC. Compatibile con AC 125V/250V e DC 30V. Omologazioni: UL, cUL (CSA), VDE, ENEC, CQC.

Tabella delle dimensioni
Fare riferimento all'immagine della tabella delle dimensioni del prodotto per i dettagli dimensionali e i punti di fissaggio.

Caratteristiche tecniche dell'interruttore

• 1 - (Valutazione elettrica): 0.1A 250VAC
• 2 - (Forza di azionamento): 1.0 ~ 2.5N
• 3 - (Resistenza di contatto): ≤ 300mΩ
• 4 - (Resistenza di isolamento): ≥ 100MΩ (500VDC)
• 5 - (Tensione dielettrica): Tra poli non collegati: 500V / 0.5mA / 60s; Tra poli e telaio metallico: 1500V / 0.5mA / 60s
• 6 - (Durata elettrica): ≥ 50.000 cicli
• 7 - (Durata meccanica): ≥ 100.000 cicli
• 8 - (Temperatura di funzionamento): -25 ~ 105°C
• 9 - (Frequenza di funzionamento): Elettrica: 15 cicli/min; Meccanica: 60 cicli/min
• 10 - (Resistenza alle vibrazioni): Frequenza: 10 ~ 55Hz; Ampiezza: 1.5mm; Tre direzioni
• 11 - (Saldabilità): ≥ 80% della parte immersa deve essere coperta di saldatura; Temperatura di saldatura: 235±5°C; Tempo di immersione: 2 ~ 3s
• 12 - (Resistenza al calore di saldatura): Saldatura a immersione: 260±5°C 5±1s; Saldatura manuale: 300±5°C 2 ~ 3s
• 13 - (Condizioni di prova): Temp. ambiente: 20±5°C; Umidità relativa: 65±5% UR; Pressione atmosferica: 86 ~ 106 kPa

Specifiche

• Valutazione elettrica: 0.1A 250VAC
• Correnti nominali: 5(2)A e 10(3)A
• Forza di azionamento: 1,0–2,5 N
• Resistenza di contatto: ≤ 300 mΩ
• Resistenza di isolamento: ≥ 100 MΩ (500 VDC)
• Tensione dielettrica: 500 V (tra poli), 1500 V (tra poli e telaio metallico)
• Durata elettrica: ≥ 50.000 cicli
• Durata meccanica: ≥ 100.000 cicli
• Temperatura di funzionamento: -25 a 105 °C
• Vibrazioni: 10–55 Hz, ampiezza 1,5 mm, tre direzioni
• Saldabilità: ≥ 80% di copertura in immersione; parametri di saldatura e resistenza termica come specificato
• Condizioni di prova: 20±5°C, 65±5% UR, 86–106 kPa
