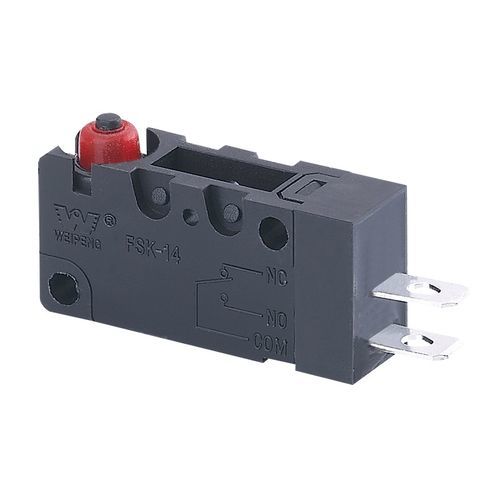

Interruttore a leva FSK-14-1X-5A-006-TD1

SPSTa tenuta stagnaIP67

Panoramica del prodotto
Il FSK-14-1X-5A-006-TD1 è un interruttore miniaturizzato saldabile progettato per applicazioni di controllo elettrico compatte. Disponibile con correnti nominali 5(2)A e 10(3)A e tensioni nominali AC 125V / 250V e DC 30V. Indicato per applicazioni che richiedono ingombro ridotto e commutazione affidabile.

Specifiche principali

• Modello: FSK-14-1X-5A-006-TD1
• Correnti nominali (esempi): 5(2)A, 10(3)A
• Tensione nominale: AC 125V / 250V; DC 30V
• Esempio di classificazione elettrica: 0.1A 250VAC
• Forza di azionamento: 1,0 ~ 2,5 N
• Resistenza di contatto: ≤ 300 mΩ
• Resistenza di isolamento: ≥ 100 MΩ (a 500 VDC)
• Tensione dielettrica: 500 V tra i terminali; 1500 V tra terminali e struttura metallica

Caratteristiche tecniche

• Classificazione elettrica (esempio): 0.1A 250VAC
• Forza di azionamento: 1,0 ~ 2,5 N
• Resistenza di contatto: ≤ 300 mΩ
• Resistenza di isolamento: ≥ 100 MΩ (a 500 VDC)
• Tensione dielettrica: 500 V (tra terminali non connessi), 1500 V (tra terminali e telaio metallico)
• Vita elettrica: ≥ 50.000 cicli
• Vita meccanica: ≥ 100.000 cicli
• Temperatura di esercizio: -25 ~ 105 °C
• Frequenza operativa: elettrica 15 cicli/min; meccanica 60 cicli/min
• Vibrazioni: 10 ~ 55 Hz; escursione 1,5 mm; tre direzioni, 1 ora ciascuna

Saldatura e montaggio

• Saldabilità: >80% della parte immersa deve essere coperta dalla saldatura
• Saldatura ad immersione: 235 ± 5 °C; tempo di immersione: 2 ~ 3 s
• Resistenza al calore di saldatura — Immersione: 260 ± 5 °C, 5 ± 1 s
• Resistenza al calore di saldatura — Saldatura manuale: 300 ± 5 °C, 2 ~ 3 s

Conformità e ordini

• Approvazioni: UL, cUL (CSA), VDE, ENEC, CQC
• Tabella delle dimensioni: immagine della tabella disponibile nella pagina prodotto
• Condizioni di prova raccomandate: 20 ± 5 °C, UR 65 ± 5 %, pressione atmosferica 86 ~ 106 kPa
• Applicazioni tipiche: controllo industriale, strumentazione, dispositivi elettrici compatti
