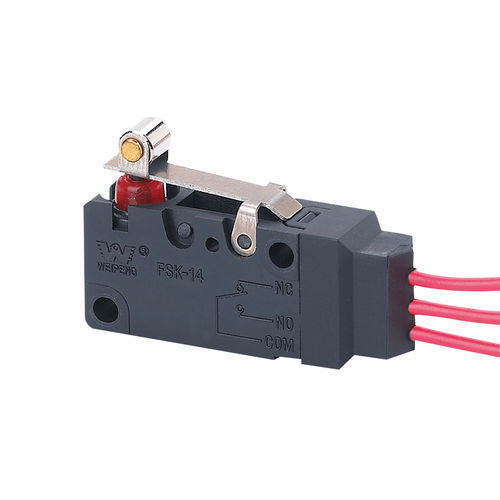

Micro-interruttore a leva FSK-14-5A-035

SPDTa tenuta stagnaper ambienti difficili

Panoramica del prodotto
Il FSK-14-5A-035 è un microinterruttore di finecorsa stagno con leva convenzionale momentanea e cavo preinstallato da 200 mm. È disponibile con opzioni di corrente tipiche fino a 10A a 125VAC/250VAC ed è adatto ad applicazioni che richiedono un attuatore sigillato e compatto per il rilevamento di posizione e il controllo.

Valutazioni di base e omologazioni

• Opzioni di corrente indicate: 5(2)A / 10(3)A
• Tensione: AC 125V / 250V, DC 30V
• Omologazioni: UL, cUL (CSA), VDE, ENEC, CQC

Caratteristiche tecniche dell'interruttore

• 1 — Classe elettrica — 0.1A 250VAC
• 2 — Forza di azionamento — 1.0 ~ 2.5 N
• 3 — Resistenza di contatto — ≤ 300 mΩ
• 4 — Resistenza di isolamento — ≥ 100 MΩ (500 VDC)
• 5 — Tensione dielettrica — Tra i terminali non collegati: 500 V / 0.5 mA / 60 s; Tra i terminali e la struttura metallica: 1500 V / 0.5 mA / 60 s
• 6 — Durata elettrica — ≥ 50.000 cicli
• 7 — Durata meccanica — ≥ 100.000 cicli
• 8 — Temperatura di esercizio — -25 ~ 105 °C
• 9 — Frequenza di esercizio — Elettrica: 15 cicli/min; Meccanica: 60 cicli/min
• 10 — Resistenza alle vibrazioni — Frequenza: 10 ~ 55 Hz; Ampiezza: 1.5 mm; Direzioni: tre assi
• 11 — Saldabilità — >80% della parte immersa deve essere ricoperta di stagno; Temperatura di saldatura: 235 ± 5 °C; Tempo di immersione: 2 ~ 3 s
• 12 — Resistenza al calore di saldatura — Saldatura a immersione: 260 ± 5 °C per 5 ± 1 s; Saldatura manuale: 300 ± 5 °C per 2 ~ 3 s
• 13 — Condizioni di test — Ambiente: 20 ± 5 °C; Umidità relativa: 65 ± 5 % RH; Pressione atmosferica: 86 ~ 106 kPa

Indicazioni ambientali
Le condizioni ambientali influenzano notevolmente la scelta del microinterruttore stagno. Individuare inquinanti aerodispersi, liquidi a contatto e l'intervallo di temperatura operativo richiesto. Per ambienti gravosi o critici selezionare un interruttore sigillato con l'intervallo di temperatura adeguato. I microinterruttori ad alta affidabilità possono operare indicativamente da -54 °C a 178 °C. Applicazioni con esigenze di corrente maggiori (ad es. rilevatori di livello che azionano pompe) devono impiegare interruttori con correnti nominali più elevate, ad esempio 20A o 25A a 125VAC o 250VAC.

Caratteristiche / specifiche tecniche

• Modello: FSK-14-5A-035 (parte della serie FSK-14)
• Correnti tipiche indicate: 5(2)A, 10(3)A; esempi fino a 10A a 125VAC/250VAC
• Classe elettrica (test indicato): 0.1A 250VAC
• Forza di azionamento: 1.0 ~ 2.5 N
• Resistenza di contatto: ≤ 300 mΩ
• Resistenza di isolamento: ≥ 100 MΩ (500 VDC)
• Tensione dielettrica: 500 V (tra circuiti), 1500 V (verso struttura metallica) secondo condizioni di prova
• Durata elettrica: ≥ 50.000 cicli; Durata meccanica: ≥ 100.000 cicli
• Temperatura di esercizio: -25 °C a 105 °C
• Vibrazioni: 10 ~ 55 Hz, ampiezza 1.5 mm
• Dettagli su saldabilità e resistenza alla temperatura per saldatura a immersione e manuale
• Condizioni di prova: 20 ± 5 °C; 65 ± 5 % RH; pressione atmosferica 86 ~ 106 kPa
• Certificazioni: UL, cUL (CSA), VDE, ENEC, CQC
