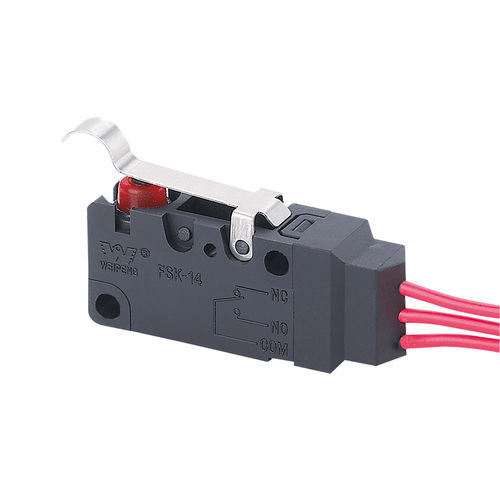

Micro-interruttore SPDT FSK-14-5A-036

CQCC-US ULENEC

Panoramica del prodotto
Microinterruttore subminiatura a scatto rapido per applicazioni di controllo e segnalazione. Correnti nominali: 5(2)A e 10(3)A. Tensioni: AC 125V / 250V, DC 30V. Certificazioni: UL, cUL (CSA), VDE, ENEC, CQC.

Tabella delle dimensioni
Fare riferimento all'immagine della tabella delle dimensioni presente nella pagina prodotto.

Caratteristiche tecniche dell'interruttore (tabella)
ITEM / (parametro tecnico) / Valore
1) (Classificazione elettrica) / 0.1A 250VAC
2) (Forza di azionamento) / 1.0 ~ 2.5N
3) (Resistenza di contatto) / ≤ 300 mΩ
4) (Resistenza di isolamento) / ≥ 100 MΩ (500 VDC)
5) (Tensione dielettrica) (tra terminali non collegati) / 500 V / 0.5 mA / 60 s
(tra terminali e telaio metallico) / 1500 V / 0.5 mA / 60 s
6) (Vita elettrica) / ≥ 50,000 cicli
7) (Vita meccanica) / ≥ 100,000 cicli
8) (Temperatura di esercizio) / -25 ~ 105 °C
9) (Frequenza di funzionamento) / (elettrica): 15 cicli; (meccanica): 60 cicli
10) (Resistenza alle vibrazioni) / Frequenza: 10 ~ 55 Hz; Ampiezza: 1.5 mm; Tre direzioni
11) (Saldabilità) / Più del 80% della parte immersa deve essere coperta di stagno; Temperatura di saldatura: 235 ± 5 °C (Tempo di immersione): 2 ~ 3 s
12) (Resistenza al calore di saldatura) / (Saldatura a immersione): 260 ± 5 °C, 5 ± 1 s; (Saldatura manuale): 300 ± 5 °C, 2 ~ 3 s
13) (Condizioni di prova) / Temperatura ambiente: 20 ± 5 °C; Umidità relativa: 65 ± 5 % HR; Pressione atmosferica: 86 ~ 106 kPa

Specifiche tecniche

• Modello: FSK-14-5A-036
• Correnti nominali: 5(2)A e 10(3)A
• Esempio di classificazione elettrica: 0.1A 250VAC
• Forza di azionamento: 1.0 ~ 2.5 N
• Resistenza di contatto: ≤ 300 mΩ
• Resistenza di isolamento: ≥ 100 MΩ (misurata a 500 VDC)
• Rigidezza dielettrica: 500 V (terminali non collegati), 1500 V (terminali al telaio metallico); corrente di prova 0.5 mA, 60 s
• Vita elettrica: ≥ 50,000 cicli
• Vita meccanica: ≥ 100,000 cicli
• Intervallo di temperatura di esercizio: -25 °C a 105 °C
• Frequenza di funzionamento: elettrica 15 cicli, meccanica 60 cicli
• Vibrazioni: 10–55 Hz, ampiezza 1.5 mm, tre direzioni
• Saldabilità: >80% della parte immersa coperta; temp. di saldatura 235 ± 5 °C, immersione 2–3 s
• Resistenza termica di saldatura: saldatura a immersione 260 ± 5 °C (5 ± 1 s); saldatura manuale 300 ± 5 °C (2–3 s)
• Condizioni di prova: 20 ± 5 °C, 65 ± 5 % HR, 86–106 kPa
• Certificazioni: UL, cUL (CSA), VDE, ENEC, CQC
