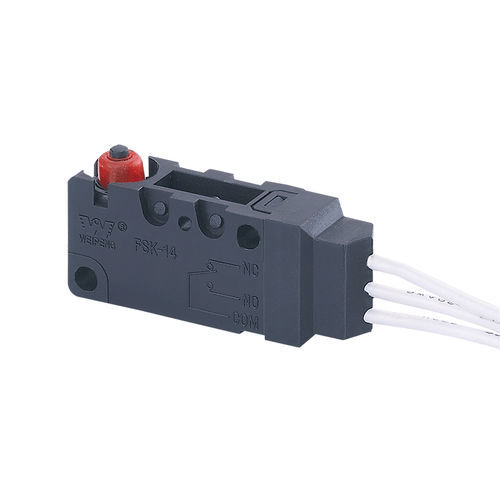

Micro-interruttore a leva FSK-14-5A-027-TD1.125

a levettaSPDTa tenuta stagna

Panoramica del prodotto
Pulsante momentaneo stagno, modello FSK-14-5A-027-TD1.125. Correnti nominali: 5(2)A / 10(3)A. Tensioni nominali: AC 125V / 250V, DC 30V. Omologazioni: UL, cUL (CSA), VDE, ENEC, CQC. Adatto per quadri di controllo industriali, strumentazione e apparecchiature che richiedono pulsanti sigillati.

Tabella delle dimensioni
Fare riferimento all'immagine della tabella delle dimensioni del prodotto per i dettagli dimensionali e le informazioni di montaggio.

Caratteristiche tecniche dell'interruttore

• 1. Grado elettrico: 0,1A 250VAC
• 2. Forza di azionamento: 1,0 ~ 2,5 N
• 3. Resistenza di contatto: ≤ 300 mΩ
• 4. Resistenza d'isolamento: ≥ 100 MΩ (500 VDC)
• 5. Tensione dielettrica: 500 V tra terminali non collegati (0,5 mA / 60 s); 1500 V tra terminali e telaio metallico (0,5 mA / 60 s)
• 6. Vita elettrica: ≥ 50.000 cicli
• 7. Vita meccanica: ≥ 100.000 cicli
• 8. Temperatura di esercizio: -25 ~ 105 °C
• 9. Frequenza di funzionamento: elettrica 15 cicli; meccanica 60 cicli
• 10. Resistenza alle vibrazioni: frequenza 10 ~ 55 Hz; ampiezza 1,5 mm; testato in tre direzioni
• 11. Saldabilità: > 80% della parte immersa coperta di saldatura. Temperatura di saldatura: 235 ± 5 °C (tempo di immersione 2 ~ 3 s)
• 12. Resistenza al calore della saldatura: saldatura a immersione 260 ± 5 °C (5 ± 1 s); saldatura manuale 300 ± 5 °C (2 ~ 3 s)
• 13. Condizioni di prova: temperatura ambiente 20 ± 5 °C; umidità relativa 65 ± 5% UR; pressione atmosferica 86 ~ 106 kPa

Tag del prodotto

• Pulsante impermeabile
• Interruttore momentaneo impermeabile
• Pulsante a pressione impermeabile
• Interruttore a pulsante impermeabile
• Interruttore a bilanciere impermeabile
• Interruttore a leva impermeabile

Specifiche tecniche

• Grado elettrico: 0,1A 250VAC
• Forza di azionamento: 1,0 ~ 2,5 N
• Resistenza di contatto: ≤ 300 mΩ
• Resistenza d'isolamento: ≥ 100 MΩ (500 VDC)
• Tensione dielettrica: 500 V tra terminali non collegati; 1500 V tra terminali e telaio metallico
• Vita elettrica: ≥ 50.000 cicli
• Vita meccanica: ≥ 100.000 cicli
• Temperatura di esercizio: -25 ~ 105 °C
• Frequenza di funzionamento: elettrica 15 cicli; meccanica 60 cicli
• Resistenza alle vibrazioni: 10 ~ 55 Hz, ampiezza 1,5 mm, tre direzioni
• Saldabilità: > 80% di copertura in immersione; temp. di saldatura 235 ± 5 °C (2 ~ 3 s)
• Resistenza al calore: immersione 260 ± 5 °C (5 ± 1 s); manuale 300 ± 5 °C (2 ~ 3 s)
• Condizioni di prova: 20 ± 5 °C, 65 ± 5% UR, 86 ~ 106 kPa
