Micro-interruttore a leva FSK-14-1X-5A-030-TD1.125
SPSTimpermeabile all'acquaIP67

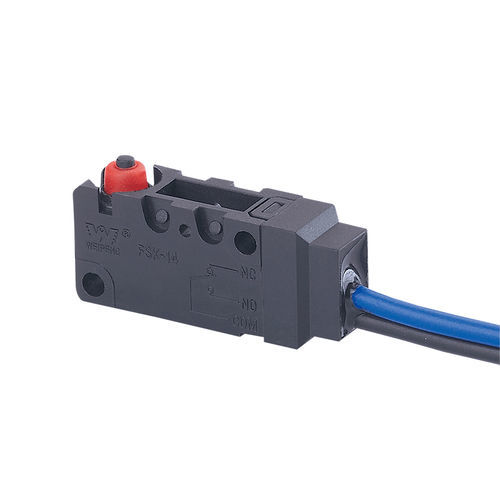

Micro-interruttore a leva - FSK-14-1X-5A-030-TD1.125 - Yueqing Tongda Wire Electric Factory - SPST / impermeabile all'acqua / IP67
Micro-interruttore a leva - FSK-14-1X-5A-030-TD1.125 - Yueqing Tongda Wire Electric Factory - SPST / impermeabile all'acqua / IP67
Aggiungi ai preferiti
Confronta con altri prodotti
Maggiori informazioni sul sito di Yueqing Tongda Wire Electric Factory

Caratteristiche

Tipo
a leva
Configurazione dei contatti
SPST
Livello di protezione
UL, impermeabile all'acqua, IP67
Normativa
CQC, C-US UL
Altre caratteristiche
AC, a scatto rapido, interruttori a di riarmo, sigillato, micro
Corrente primaria

5 A, 10 A

Tensione

125 V, 250 V

Diametro/lunghezza

37,1 mm
(1,5 in)

Temperatura di funzionamento

Min.: -25 °C
(-13 °F)

Max.: 85 °C
(185 °F)

Larghezza

10,3 mm
(0,4 in)

Altezza

15,9 mm
(0,6 in)

Descrizione

Panoramica del prodotto
  • Modello: FSK-14-1X-5A-030-TD1.125 (serie FSK-14 Big)
  • Corrente nominale: 5(2)A / 10(3)A
  • Tensione nominale: AC 125V / 250V, DC 30V
  • Certificazioni: UL, cUL (CSA), VDE, ENEC, CQC
  • Applicazioni tipiche: pannelli di controllo, strumenti e apparecchi elettrici che richiedono un commutatore a scatto compatto


Tabella dimensioni
Immagine della tabella dimensioni disponibile sulla pagina del prodotto.

Caratteristiche tecniche dell'interruttore
  • Classe elettrica (dettagliata): 0,1A @ 250VAC
  • Forza d'azionamento: 1,0–2,5 N
  • Resistenza di contatto: ≤ 300 mΩ
  • Resistenza di isolamento: ≥ 100 MΩ (500 VDC)
  • Tensione dielettrica: 500 V (0,5 mA / 60 s) tra morsetti non connessi; 1500 V (0,5 mA / 60 s) tra morsetti e telaio metallico
  • Durata elettrica: ≥ 50.000 cicli
  • Durata meccanica: ≥ 100.000 cicli
  • Temperatura di esercizio: -25 a 105 °C
  • Frequenza di esercizio: elettrica 15 cicli/min; meccanica 60 cicli/min
  • Resistenza alle vibrazioni: 10–55 Hz, ampiezza 1,5 mm, tre direzioni
  • Saldabilità: ≥ 80% delle parti immerse devono essere ricoperte di stagno; saldatura a onda: 235±5 °C, tempo di immersione 2–3 s
  • Resistenza al calore di saldatura: saldatura a immersione 260±5 °C, 5±1 s; saldatura manuale 300±5 °C, 2–3 s
  • Condizioni di prova: temperatura ambiente 20±5 °C; umidità relativa 65±5% RH; pressione atmosferica 86–106 kPa


Specifiche tecniche
  • Modello: FSK-14-1X-5A-030-TD1.125
  • Corrente: 5(2)A / 10(3)A
  • Tensione: AC 125V / 250V; DC 30V
  • Certificazioni: UL, cUL (CSA), VDE, ENEC, CQC
  • Classe elettrica (dettagliata): 0,1A @ 250VAC
  • Forza d'azionamento: 1,0–2,5 N
  • Resistenza di contatto: ≤ 300 mΩ
  • Resistenza di isolamento: ≥ 100 MΩ (500 VDC)
  • Tensione dielettrica: 500 V/0,5 mA/60 s (tra morsetti non connessi); 1500 V/0,5 mA/60 s (tra morsetti e telaio metallico)
  • Durata elettrica: ≥ 50.000 cicli
  • Durata meccanica: ≥ 100.000 cicli
  • Temperatura di esercizio: -25 a 105 °C
  • Frequenza di esercizio: elettrica 15 cicli/min; meccanica 60 cicli/min
  • Vibrazioni: 10–55 Hz, ampiezza 1,5 mm
  • Saldatura / Resistenza al calore: saldatura a immersione 260±5 °C 5±1 s; saldatura manuale 300±5 °C 2–3 s; saldabilità ≥ 80 %; refusion 235±5 °C 2–3 s
  • Condizioni di prova: 20±5 °C; 65±5% RH; 86–106 kPa
