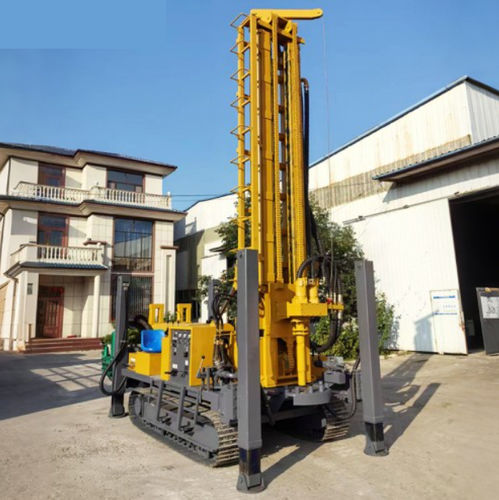

Perforatrice geotecnica YG series

di esplorazioneper pali di fondazionedi pozzi

Panoramica
Con l'aumento della scarsità d'acqua, garantire l'accesso a risorse idriche sotterranee affidabili e pulite è una priorità. YG Machinery fornisce soluzioni di trapani per pozzi profondi progettate per un'esplorazione delle risorse idriche efficiente, precisa e sostenibile. Queste unità sono costruite con sistemi completamente idraulici e meccanismi di trasmissione robusti per affrontare formazioni rocciose dure e condizioni geologiche impegnative.

Principio di funzionamento e caratteristiche tecniche principali
I nostri trapani per pozzi profondi adottano un design a trasmissione completamente idraulica. Il motore diesel aziona una pompa idraulica che genera un circuito dell'olio ad alta pressione. Le valvole di controllo gestiscono il flusso verso un motore idraulico ad alta coppia per la rotazione e verso cilindri idraulici di grande diametro per la spinta. Questa configurazione garantisce rotazione stabile, elevata coppia e spinta potente durante le operazioni di perforazione. Le unità impiegano spesso la tecnologia martello Down-the-Hole (DTH) per la perforazione in roccia: l'aria pressurizzata aziona il martello per frantumare la roccia ed evacuare i detriti, consentendo una penetrazione continua ed efficiente. Sono disponibili configurazioni per soddisfare requisiti come perforazione a circolazione inversa o impianti con pompe fangose per formazioni più tenere.

Vantaggi principali

• Elevata efficienza di perforazione: L'alta coppia e la spinta idraulica offrono eccellenti velocità di avanzamento, specialmente in roccia dura.
• Ottima adattabilità geologica: Utilizzabile con compressori d'aria per rocce dure o pompe fangose per terreni morbidi; adatto a condizioni del terreno diverse.
• Semplicità d'uso e affidabilità a lungo termine: Il controllo tramite valvole idrauliche consente un funzionamento intuitivo, minore usura meccanica e prestazioni durature.

Note tecnologiche
Il sistema completamente idraulico della macchina consente una regolazione della velocità continua e un controllo preciso del flusso, permettendo aggiustamenti istantanei della velocità di rotazione e della spinta per adattarsi alla durezza della formazione, da terreni morbidi a roccia dura. Un corretto abbinamento di motori idraulici ad alta coppia, forza di avanzamento, punte/martelli e sistemi di evacuazione aria/fango è fondamentale per mantenere l'efficienza di perforazione in condizioni impegnative.

Applicazioni estese

• Irrigazione agricola: Perforazione di pozzi di irrigazione di grande diametro in zone aride.
• Fornitura idrica domestica: Fonti di acqua potabile affidabili per villaggi remoti, ranch e siti industriali.
• Esplorazione geologica: Indagini idrogeologiche e minerarie per la ricerca di risorse idriche.
• Applicazioni ingegneristiche: Pozzi geotermici, pali di fondazione e pozzi termali.

Parametri tecnici del trapano per pozzi profondi (tabella)
Model | YG-180 | YG-200 | YG-300 | YG-400 | YG-600 | YG-800
Machine weight (T) | 4.5 | 5.8 | 9 | 10 | 12 | 13
Drilling diameter (mm) | 140-254 | 140-305 | 140-325 | 140-350 | 140-350 | 140-500
Drilling depth (m) | 180 | 200 | 300 | 400 | 600 | 800
One-time advance length (m) | 3.4 | 3.4 | 6.6 | 6.6 | 6.6 | 6.6
Walking speed (km/h) | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5
Climbing angles (Max.) | 30 | 30 | 30 | 30 | 30 | 30
Equipped capacitor (KW) | 55 | 65-70 | 84 | 92 | 115 | 140
Using air compressor (MPA) | 1.7-2.5 | 1.7-3.0 | 1.7-3.3 | 1.7-3.5 | 1.7-3.5 | 1.7-3.5
Air consumption (m³/min) | 17-31 | 17-30 | 17-35 | 17-35 | 17-35 | 17-35
Drill pipe diameter (mm) | Φ76 Φ89 | Φ76 Φ89 | Φ89 Φ102 | Φ89 Φ102 Φ108 | Φ102 Φ108 Φ114 | Φ76 Φ89 Φ102
Drill pipe length (m) | 1.5 2.0 3.0 | 1.5 2.0 3.0 | 1.5 2.0 3.0 6.0 | 1.5 2.0 3.0 6.0 | 1.5 2.0 3.0 6.0 | 1.5 2.0 3.0
Rig lifting force (T) | 15 | 12 | 20 | 22 | 28 | 35
Swing speed (RPM) | 45-65 | 45-70 | 55-115 | 45-115 | 45-115 | 55-115
Swing torque (N.m) | 3200-4600 | 3500-4800 | 6200-8500 | 6500-9000 | 8500-11000 | 8660-11150
Machine size (mm) | 3800*1500*2200 | 4000*1750*2450 | 5900*2000*2850 | 5900*2100*2850 | 6000*2200*2850 | 6100*2100*2900

Specifiche tecniche

• Designazione della serie: serie YG (modelli includono YG-180, YG-200, YG-300, YG-400, YG-600, YG-800).
• Profondità massime di perforazione per modello: YG-180 = 180 m; YG-200 = 200 m; YG-300 = 300 m; YG-400 = 400 m; YG-600 = 600 m; YG-800 = 800 m.
• Intervalli di diametri di perforazione: 140–254 mm fino a 140–500 mm a seconda del modello.
• Peso macchina: da 4,5 T (YG-180) fino a 13 T (YG-800).
• Lunghezza di avanzamento per passata: fino a 6,6 m per i modelli maggiori.
• Velocità di marcia: 2,5 km/h (tutti i modelli).
• Angolo massimo di salita: 30° (tutti i modelli).
• Potenza installata: 55 KW fino a 140 KW a seconda del modello.
• Pressione di lavoro del compressore (per DTH): tipicamente 1.7–3.5 MPa a seconda del modello; consumo d'aria 17–35 m³/min.
• Diametri e lunghezze delle aste di perforazione variano per modello; diametri comuni: Φ76, Φ89, Φ102, Φ108, Φ114; lunghezze: 1,5 m, 2,0 m, 3,0 m e opzionale 6,0 m.
• Forza di sollevamento della macchina: 12–35 T a seconda del modello.
• Intervalli di velocità e coppia di rotazione adatti a diverse durezze delle formazioni (RPM circa 45 a 115; coppia fino a circa 11.150 N·m).
• Dimensioni tipiche della macchina variano per modello (esempi: 3800×1500×2200 mm fino a 6100×2100×2900 mm).
