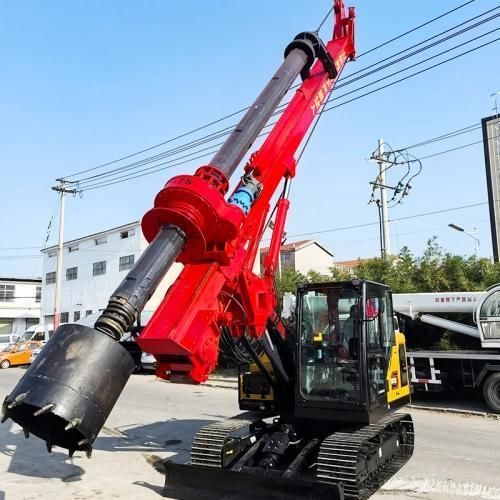

Perforatrice per sondaggio YG series

di stabilizzazionegeotecnicaper pali di fondazione

Panoramica
Una trivella rotativa è una macchina pesante progettata per creare fori circolari profondi destinati a pali trivellati e opere di fondazione. L'unità fa ruotare uno strumento in acciaio per tagliare ed estrarre terreno o roccia in modo efficiente, consentendo l'installazione di pali in calcestruzzo armato per edifici, ponti, strade e opere di sostegno.

Usi comuni per principianti

• Fondazioni di edifici: Eseguire fori profondi per sostenere strutture residenziali o commerciali.
• Costruzione di ponti: Creare fondazioni a pali stabili per ponti e attraversamenti fluviali.
• Opere di contenimento: Realizzare pali trivellati lungo i pendii per stabilizzare il terreno e prevenire frane.

Errore da evitare per i principianti
Non usare un unico utensile di trivellazione per tutte le condizioni del terreno. Utilizzare una benna per terreni morbidi e passare a una canna di carotaggio o a una trivella in presenza di roccia. Lo strumento errato riduce la velocità di avanzamento e aumenta l'usura dell'attrezzatura.

Esempio reale (case study)
Un piccolo team di costruzione in Messico ha acquistato una trivella rotativa compatta per le fondazioni di un edificio commerciale di tre piani. Dopo aver analizzato gli strati del terreno e scelto un modello trasportabile, hanno completato la fase dei pali due settimane prima del previsto e ridotto i costi dell'attrezzatura di oltre il 30% rispetto al noleggio.

Domande e risposte per principianti

• Come scegliere la trivella rotativa giusta per il mio primo acquisto? Basare la scelta su tre parametri: diametro del palo, profondità di perforazione richiesta e tipo di terreno. Le macchine compatte con barra Kelly a attrito sono adatte per la maggior parte dei pali poco profondi; le barre Kelly ad innesto forniscono maggiore capacità per fori profondi in terreni soffici.
• Quale manutenzione giornaliera devo eseguire prima di avviare il motore? Controllare i livelli dell'olio motore e idraulico, ispezionare la barra Kelly e le funi per danni e ingrassare i cuscinetti e le giunzioni principali.
• Cosa fare se la parete del foro inizia a collassare? Per sabbie sciolte o terreni satura utilizzare fango bentonitico o installare tubi temporanei in acciaio durante la perforazione per sostenere la parete e controllare gli scarti.

Caratteristiche / specifiche tecniche

• YG13
  • Diametro max. di perforazione: 1000 mm
  • Profondità max. di perforazione: 13 m
  • Coppia massima: 50 KN·m
  • Angolo di rotazione: 360°
  • Velocità di rotazione: 10-45 r/min
  • Dimensioni (m): 3.1 × 1.92 × 3.5 m
  • Peso: 9 ton
• YG15
  • Diametro max. di perforazione: 1600 mm
  • Profondità max. di perforazione: 15 m
  • Coppia massima: 45 KN·m
  • Angolo di rotazione: 180°
  • Velocità di rotazione: 17-45 r/min
  • Dimensioni (m): 6.8 × 2.27 × 3.2 m
  • Peso: 13 ton
• YG16
  • Diametro max. di perforazione: 1500 mm
  • Profondità max. di perforazione: 16 m
  • Coppia massima: 46 KN·m
  • Angolo di rotazione: 180°
  • Velocità di rotazione: 20-46 r/min
  • Dimensioni (m): 10 × 2.3 × 3.2 m
  • Peso: 11 ton
• YG20
  • Diametro max. di perforazione: 1600 mm
  • Profondità max. di perforazione: 20 m
  • Coppia massima: 36 KN·m
  • Angolo di rotazione: 360°
  • Velocità di rotazione: 22-43 r/min
  • Dimensioni (m): 9.5 × 2.6 × 3.5 m
  • Peso: 17.8 ton
