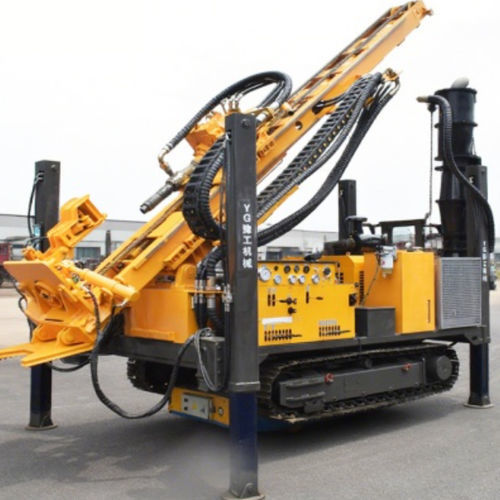

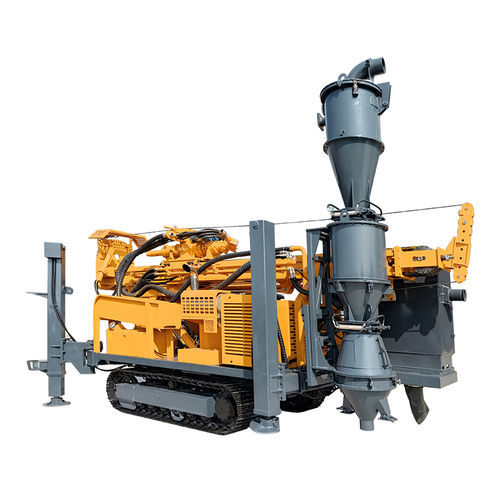

Perforatrice di esplorazione YG150RC

per sondaggiogeotecnicaper forature profonde

Panoramica
Perforatrice a circolazione inversa progettata per esplorazione mineraria, indagini geotecniche e perforazioni in profondità. Lo YG150RC unisce il campionamento RC a un telaio cingolato per mobilità in sito e operatività stabile su terreni variabili.

Principali impieghi

• Esplorazione mineraria e prospezione
• Perforazione di pozzi profondi (fino a 150 m nominali)
• Campionamento di suolo e roccia con elevata integrità del campione
• Indagini su grandi cantieri (strade, ponti, fondazioni)
• Perforazione di acque sotterranee e pozzi profondi
• Indagini geotecniche e monitoraggio ambientale

Principio di funzionamento e funzioni principali
La macchina utilizza la tecnologia di circolazione inversa (RC): aria ad alta pressione trasporta i detriti verso l'alto attraverso la tubazione interna, evitando la contaminazione anulare e fornendo campioni più puliti e meno miscelati. Il sistema supporta un recupero campioni efficiente e una qualità di perforazione costante.

Punti di forza tecnici

• Elevata purezza del campione: il flusso inverso riduce la contaminazione da detriti anulare.
• Alto tasso di penetrazione: efficace in roccia dura e strati profondi.
• Manutenzione semplice in sito: componenti accessibili per interventi di routine.
• Prestazioni stabili: compatibile con compressori d'aria e sistemi di supporto standard.
• Alta adattabilità: integrabile con piattaforme di perforazione RC e sistemi di circolazione inversa per prestazioni migliorate in condizioni difficili.

Parametri
Modello: YG150RC
Peso della perforatrice (montata su cingoli): 9000 kg
Potenza motore: 125 kW (Cummins 6BTA5.9-C125)
Dimensioni (L×W×H): 6750 × 2200 × 2950 mm
Intervallo di temperatura ambiente: -10～38 °C
Profondità nominale: 150 m
Diametro punta foro: 110–250 mm
Intervallo angolare di perforazione: -10–90°

Specifiche tecniche

• Altezza foro orizzontale: 1,85–2,8 m
• Coppia massima testa di perforazione: 8000 N·m
• Velocità di rotazione testa (continua): 30/60, 54/108 rpm
• Velocità di rotazione testa (intervallo): 62/124, 105/210 rpm (come specificato)
• Corsa di alimentazione: 3500 mm
• Forza di spinta: 45 kN
• Capacità di sollevamento: 65 kN
• Velocità rotazione estrattore di tubi: 40 rpm
• Coppia max estrattore tubi: 30000 N·m
• Diametro passante: 370 mm
• Forza di traino verricello ausiliario (1° strato): 11 kN
• Diametro fune verricello: 14 mm
• Capacità fune verricello: 60 m
• Velocità massima di rotazione: 2200 rpm
• Velocità di marcia (cingoli): 1,2 km/h
• Pressione unitaria: <0,05 MPa
• Capacità di salita: ≥20°
