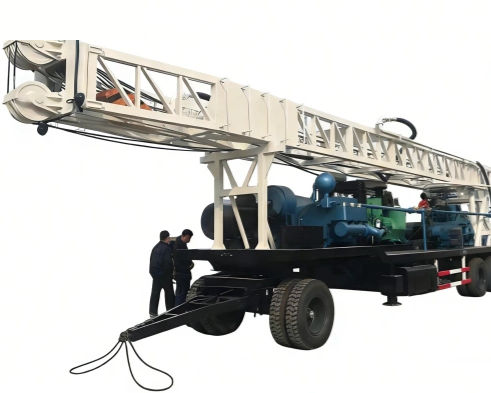

Perforatrice di carotaggio YG-ZJ series

di esplorazionemultifunzionedi pozzi geotermici

Panoramica
YG Machinery fornisce una gamma di piattaforme di perforazione per petrolio e geotermia (modelli idraulici e termici) progettate per adattamento regionale, progetti pesanti e controllo digitale. I loro impianti sono impiegati in oltre 30 paesi e coprono esplorazione petrolifera e del gas, perforazione geotermica, gas da giacimenti carboniferi, costruzione di pozzi di produzione e esplorazione mineraria.

Caratteristiche e capacità principali

• Adattamento regionale a condizioni del terreno variabili: argilla, arenaria, roccia madre, ambienti ad alta temperatura e siti remoti (configurazioni con pneumatici off‑road per località isolate).
• Controllo digitale avanzato: controllo PLC e rete PROFINET per perforazione digitale, riducendo errori operativi e aumentando l'efficienza.
• Famiglie di modelli: serie YG-BZT (1000–1500 m) e YG-ZJ (YG-ZJ30, YG-ZJ40, YG-ZJ50) che coprono ampie gamme di profondità e configurazioni.
• Varianti idrauliche e termiche (geotermia) disponibili; personalizzazione in base al tipo di progetto (esplorazione petrolifera, geotermia, carotaggio minerario, pozzi di produzione, gas da giacimenti carboniferi).

Piatto girevole / Verricello / Torre di perforazione (sintesi delle specifiche)
Diametro passaggio piatto girevole: 660 mm
Esempi profondità nominali: 1500 m, 1200 m, 1000 m
Modelli di tubi da perforazione (mm): φ89, φ114, φ127
Velocità piatto girevole (rpm): 145, 84, 52, 37
Coppia piatto girevole: 22 kN·m

Verricello principale: capacità sollevamento fune singola 90 kN; velocità fune singola 0,84, 1,90, 3,3 m/s; fune: D-6×19 φ28 mm
Verricello ausiliario: capacità nominale sollevamento fune singola 50 kN; fune: D-6×19 φ20 mm

Torre di perforazione: altezza efficace 18,482 m; carico nominale 60 t
Esempio tubo attivo: 108×108×12192 mm
Capacità di carico gancio esempio: 60 t

Dimensioni (trazione / stato di lavoro): trazione 15282×2790×4420 mm; lavoro 15222×3800×20765 mm
Peso esempio: 48 t
Limite velocità di marcia in trazione: 20 KM/h

Serie YG-ZJ (sintesi comparativa modelli)

• Modelli: YG-ZJ30, YG-ZJ40, YG-ZJ50.
• Intervalli nominali di perforazione (per diametro punte): per 114 mm — ZJ30: 1600–3000 m; ZJ40: 2500–4000 m; ZJ50: 3500–5000 m. Per 127 mm — ZJ30: 1500–2500 m; ZJ40: 2000–3200 m; ZJ50: 2800–4500 m.
• Carico massimo gancio (kN): ZJ30 = 1700; ZJ40 = 2250; ZJ50 = 3150.
• Diametro funi di perforazione (mm): 29 / 32 / 35 (ZJ30 / ZJ40 / ZJ50). Potenza nominale verricelli (kW): 600 / 800 / 1200. Altezza dell'antenna (m): 41 / 43 / 45.

Scenari di applicazione

• Esplorazione petrolifera e del gas: impianti per pozzi di esplorazione di petrolio, gas naturale e shale gas.
• Perforazione geotermica: impianti per pozzi d'acqua termale per progetti geotermici.
• Perforazione per gas da giacimenti carboniferi.
• Costruzione di pozzi di produzione per campi petroliferi (impianti stabili con opzioni di controllo digitale).
• Esplorazione mineraria e carotaggio per progetti estrattivi.

Caratteristiche / Specifiche tecniche

• Marca: YG Machinery
• Serie di riferimento: YG-BZT (1000–1500 m), YG-ZJ (YG-ZJ30, YG-ZJ40, YG-ZJ50)
• Sistemi di controllo: controllo PLC e rete PROFINET
• Diametro passaggio piatto girevole: 660 mm
• Diametri tubi supportati: φ89, φ114, φ127
• Velocità piatto girevole: 145, 84, 52, 37 rpm
• Coppia piatto girevole: 22 kN·m
• Capacità verricello principale fune singola: 90 kN; verricello ausiliario: 50 kN
• Velocità verricello fune singola: 0,84, 1,90, 3,3 m/s
• Tipi e diametri funi: D-6×19 φ28 mm (principale), D-6×19 φ20 mm (ausiliaria)
• Esempio altezza torre: 18,482 m; carico nominale esempio: 60 t
• Esempio tubo attivo: 108×108×12192 mm
• Esempio capacità gancio: 60 t; peso esempio: 48 t; limite velocità trazione: 20 KM/h
• Specifiche serie YG-ZJ: perforazione nominale fino a 5000 m, potenza verricello fino a 1200 kW, carico gancio fino a 3150 kN (YG-ZJ50)
• Configurazioni disponibili: pneumatici off‑road per siti remoti, unità idrauliche, varianti geotermiche, controllo PLC e adattamenti su misura per il progetto.
