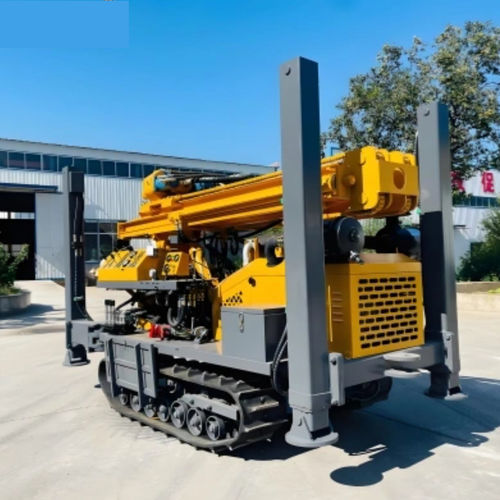

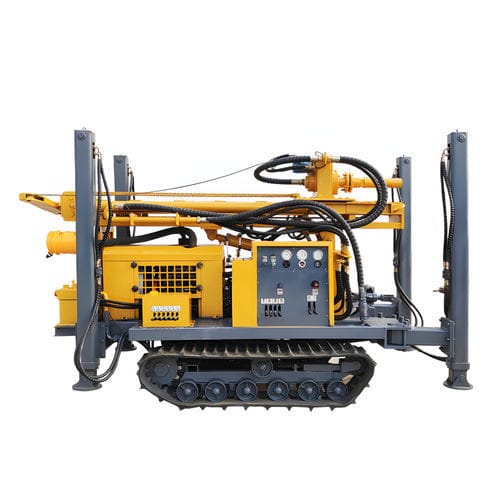

Perforatrice di esplorazione YG series

per forature profondedi pozzimobile

Panoramica Questa piattaforma di perforazione in roccia profonda è progettata per affrontare le sfide della perforazione in roccia dura, grazie all’elevata coppia, alla capacità di perforazione in profondità e alla trasportabilità che ne consentono l’impiego in siti remoti. Affronta problemi comuni quali la coppia insufficiente per perforare rocce resistenti, i frequenti guasti in località remote e i lunghi ritardi nei progetti, offrendo opzioni di coppia di rotazione elevate, una vasta scelta di modelli e un’affidabilità comprovata in ambienti difficili. Vantaggi principali

• Progettazione ad alta coppia: la coppia di rotazione varia da 8500 a 11000 N·m sui modelli più grandi, consentendo la penetrazione di calcare, granito e basalto e una maggiore velocità di perforazione nelle formazioni rocciose dure.
• Capacità di profondità: i modelli supportano profondità di perforazione da 180 m fino a 600 m per soddisfare la maggior parte delle esigenze di perforazione di pozzi d’acqua e di roccia profonda.
• Adattabilità e affidabilità: progettate per funzionare a temperature comprese tra -10 °C e 45 °C; tasso di guasti dichiarato entro 12 mesi inferiore all’1%; i componenti a prova di polvere e resistenti alla corrosione prolungano la vita utile oltre i 10 anni.
• Facilità d’uso e manutenzione: comandi intuitivi, la maggior parte degli operatori impara a utilizzarlo in circa 1 giorno; manutenzione di base ogni 50 ore di perforazione e costi mensili di manutenzione tipici inferiori a 200 dollari.
• Portatile e adattabile: alimentazione diesel, design portatile per terreni remoti e accidentati con capacità di salita fino a 30°.

Modelli disponibili e impieghi tipici La linea di prodotti comprende diversi modelli quali YG-180, YG-200, YG-300, YG-300A, YG-400 e YG-600. I diversi modelli coprono diametri di foratura da circa 140 mm fino a 350 mm e profondità da 180 m fino a 600 m, consentendo la scelta in base alla geologia del sito e alla portata richiesta. Principali scenari di applicazione

• Irrigazione agricola: perforazione di pozzi profondi per garantire un’irrigazione stabile nelle zone aride.
• Prospezione e attività minerarie: approvvigionamento idrico in miniere remote e su terreni accidentati.
• Approvvigionamento idrico comunitario: perforazione di pozzi di acqua potabile per villaggi e città.
• Supporto al settore petrolifero e del gas: fornitura di acqua per l’esplorazione energetica e le relative esigenze in loco.
• Interventi di emergenza: dispiegamento rapido per l’approvvigionamento idrico di emergenza a seguito di calamità naturali.

Sintesi di casi reali

• Brasile (azienda agricola): YG-300 raccomandato per formazioni granitiche — perforazione fino a circa 220 m in 2 giorni. Risultati riportati: 3 pozzi che forniscono circa 12.000 litri al giorno ciascuno, aumento del 25% della resa di soia, significativi risparmi annuali sui costi di trasporto dell’acqua.
• Australia (miniera): punte di perforazione personalizzate e configurazione dell’impianto portatile hanno permesso di perforare fino a 280 m in 3 giorni attraverso strati di minerale di ferro. Risultati riportati: 5 pozzi che soddisfano il fabbisogno idrico della miniera, risparmi annuali sui costi di trasporto e nessun tempo di inattività delle attrezzature registrato nel periodo di riferimento.

Domande frequenti dei clienti

• Questo impianto di perforazione è in grado di penetrare le rocce più dure? Sì; i modelli con coppia più elevata (fino a 8.500 N·m e oltre nei modelli più grandi) risultano in grado di perforare granito e calcare, come dimostrato da test su rocce con durezza compresa negli intervalli rilevati in loco.
• Può essere utilizzata da tecnici non professionisti? La maggior parte degli utenti riferisce che le squadre possono completare la formazione operativa di base in circa 1 giorno; le piattaforme sono progettate per un funzionamento semplificato.
• Qual è la frequenza di manutenzione? Si raccomanda una manutenzione di base ogni 50 ore di perforazione; la disponibilità dei ricambi è descritta come garantita a livello globale nei casi tipici, con tempi di consegna brevi.
• Può essere utilizzata in aree remote? Sì; è alimentata a diesel e portatile, per l’impiego in aree remote e su terreni accidentati.

Parametri tecnici (tabella) Modello | YG-180 | YG–200 | YG–300 | YG–300A | YG–400 | YG–600 Diametro del foro di perforazione | 140-254 mm | 140-305 mm | 140-325 mm | 140-325 mm | 140-350 mm | 140-350 mm Profondità di perforazione | 180 m | 200 m | 300 m | 300 m | 400 m | 600 m Lunghezza di avanzamento per corsa | 3,4 m | 3,4 m | 6,6 m | 3,4 m | 6,6 m | 6,6 m Velocità di avanzamento | 2,5 km/h | 2,5 km/h | 2,5 km/h | 2,5 km/h | 2,5 km/h | 2,5 km/h Angoli di salita (max.) | 30° | 30° | 30° | 30° | 30° | 30° Potenza del condensatore | 55 kW | 65-70 kW | 84 kW | 75,8 kW | 92 kW | 115 kW Pressione dell’aria di esercizio | 1,7-2,5 MPa | 1,7-3,0 MPa | 1,7-3,3 MPa | 1,7-3,0 MPa | 1,7-3,5 MPa | 1,7-3,5 MPa Consumo d’aria | 17-31 m³/min | 17-30 m³/min | 17-35 m³/min | 17-35 m³/min | 17-35 m³/min | 17-35 m³/min Opzioni di lunghezza del tubo di perforazione | 1,5 m, 2,0 m, 3,0 m (alcuni modelli anche 6,0 m) | 1,5 m, 2,0 m, 3,0 m | 1,5 m, 2,0 m, 3,0 m, 6,0 m | 1,5 m, 2,0 m, 3,0 m | 1,5 m, 2,0 m, 3,0 m, 6,0 m | 1,5 m, 2,0 m, 3,0 m, 6,0 m Diametro del tubo di perforazione | 76 mm, 89 mm | 76 mm, 89 mm | 89 mm, 102 mm | 76 mm, 89 mm, 102 mm | 89 mm, 102 mm, 108 mm | 102 mm, 108 mm, 114 mm Forza di sollevamento dell’impianto | 15 t | 12 t | 20 t | 16 t | 22 t | 28 t Velocità di rotazione | 45-65 giri/min | 45-70 giri/min | 45–115 giri/min | 40–70 giri/min | 45-115 giri/min | 45–115 giri/min Coppia di rotazione | 3200-4600 N·m | 3500-4800 N·m | 6200-8500 N·m | 5700-7500 N·m | 6500-9000 N·m | 8500-11000 N·m Dimensioni (L*P*A) | 3800*1500*2200 mm | 4000*1750*2450 mm | 5900*2000*2850 mm | 4100*1950*2600 mm | 5900*2100*2850 mm | 6000*2200*2850 mm Peso | 4500 kg | 5800 kg | 9000 kg | 7000 kg | 10000 kg | 12000 kg Caratteristiche / specifiche tecniche

• Marca: YG (disponibili diversi modelli YG: da YG-180 a YG-600)
• Intervallo di profondità di perforazione: da 180 m a 600 m a seconda del modello
• Diametro del foro di perforazione: ~140 mm – 350 mm (a seconda del modello)
• Intervallo di coppia di rotazione: da ~3200 N·m fino a ~11.000 N·m
• Potenza motrice: motore/potenza tipica da 55 kW fino a 115 kW
• Consumo d’aria: ~17–35 m³/min (a seconda del modello)
• Opzioni tipiche per le aste di perforazione: 1,5 m / 2,0 m / 3,0 m (alcuni modelli supportano lunghezze di 6,0 m)
• Forza di sollevamento dell’impianto: da 12 t a 28 t a seconda del modello
• Configurazione portatile alimentata a diesel per l’impiego in siti remoti; capacità di salita fino a 30°
