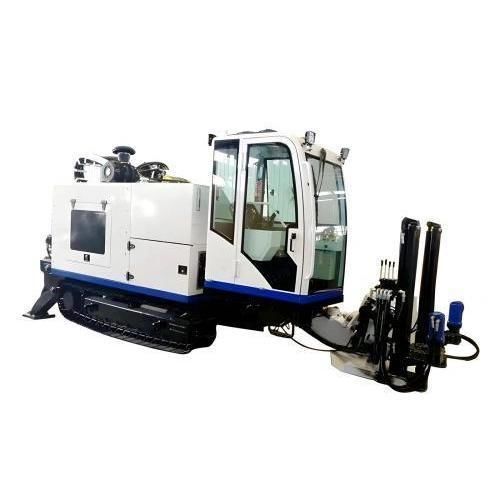

Perforatrice orizzontale teleguidata YG series

per installazione di fibre otticheper installazione di reti elettricherotativa

Panoramica
Se è necessario posare tubazioni sottoterra senza scavare la strada, una unità di perforazione direzionale (horizontal directional drilling, HDD) realizza un percorso sotterraneo regolare e permette di tirare le tubazioni al suo interno. Combina strumenti di perforazione classici dell'industria petrolifera con tecniche moderne di posa tubi, consentendo un controllo preciso della punta di perforazione dalla superficie. Intervallo di temperatura operativo tipico: -15°C a +45°C su terreni non rocciosi.

Applicazioni

• Installazione di condotte idriche, cavi elettrici, tubazioni del gas, linee telecom e sistemi fognari
• Attraversamenti sotto autostrade, ferrovie, fiumi o centri storici dove lo scavo a cielo aperto è impraticabile

Come funziona (sintesi)
La macchina esegue un foro pilota, usa il controllo per guidare il percorso dalla superficie, effettua il reaming per ingrandire il foro secondo necessità e tira la tubazione nel foro creato. Adatta per l'installazione senza scavo su lunghe distanze a seconda delle condizioni del terreno.

Vantaggi del perforo direzionale orizzontale

• Nessun danno alla strada: Mantiene il traffico scorrevole e preserva il manto stradale.
• Alta precisione: Il controllo della punta permette l'adeguamento della profondità e l'elusione di infrastrutture esistenti.
• Tubazioni durature: Le tubazioni posate più in profondità (6–18 m) sono protette dagli agenti atmosferici e dall'ossigeno.
• Costi operativi inferiori: Lavori più rapidi, meno operatori e assenza di costi di ripavimentazione.

Consigli per principianti e manutenzione

• Scansionare sempre il terreno con localizzatori di servizi prima di iniziare per evitare danni alle reti esistenti.
• Manutenzione quotidiana: pulire il sistema di fango e mantenere pulite e lubrificate le filettature delle aste. La lubrificazione automatica aiuta, ma la pulizia manuale previene l'usura.
• Risciacquare la pompa del fango con acqua pulita a fine giornata per evitare che il fluido asciutto ostruisca gli ugelli e danneggi le tenute.

Prestazioni tipiche e capacità (punti salienti FAQ)

• Tubazioni trattate: tubi comuni in acciaio e PE da ~300 mm fino a 1200 mm di diametro (a seconda dell'unità e degli accessori).
• Distanza di tiro: fino a ~1500 metri a seconda delle condizioni del terreno e delle caratteristiche del progetto.
• Assistenza all'operatore: le unità moderne includono elevata automazione (auto-ancoraggio, monitoraggio intelligente). Supporto remoto e lezioni video sono comunemente disponibili dai produttori.

Parametri dell'unità di perforazione direzionale (tabella)
Model: YG-160A | YG-180 | YG-280 | YG-320 | YG-320A
Engine rated power: 100KW | 97KW | 160KW | 140KW/160KW | 160KW
Push and pull: Cylinder | Motor | Motor | Cylinder | Motor
Maximum drag/feed force: 160/100KN | 180/180KN | 280/280KN | 320/320KN | 320/320KN
The maximum torque of the powerhead: 5000N.n | 6000N.n | 10000N.n | 12000N.n | 12000N.n
Powerhead speed: 0-180 r/min | 0-140 r/min | 0-120 r/min | 0-140 r/min | 0-140 r/min
Moving speed of the powerhead: 30 m/min | 20 m/min | 20 m/min | 20 m/min | 20 m/min
Maximum reaming hole diameter: Φ600 mm | Φ600 mm | Φ750 mm | Φ800 mm | Φ800 mm
Drill rod length (single): 3 m | 3 m | 3 m | 3 m | 3 m
Drill pipe diameter: Φ60 mm | Φ60 mm | Φ73 mm | Φ73 mm | Φ73 mm
Drill pipe angle (as shown in table): 10-23° | 10-22° | 10-23° | 10-20° | 10-20°
Maximum mudflow: 160 L/min | 250 L/min | 320 L/min | 320 L/min | 320 L/min
Maximum mud pressure: 100 bar | 80 bar | 80 bar | 80 bar | 80 bar
Overall quality (weight): 6700 kg | 8500 kg | 12500 kg | 11500 kg | 11200 kg
Dimension (L*W*H): 5700*1820*2400 mm | 6400*2270*2340 mm | 7100*2260*2450 mm | 7100*2250*2450 mm | 7662*2162*2450 mm

Caratteristiche / Specifiche tecniche

• YG-160A — Engine 100 KW; push/pull by cylinder; max drag/feed 160/100 KN; max torque 5000 N·m; powerhead speed 0–180 r/min; moving speed 30 m/min; max reaming Φ600 mm; drill rod 3 m; drill pipe Φ60 mm; angle 10–23°; mudflow 160 L/min; mud pressure 100 bar; weight 6700 kg; dimension 5700×1820×2400 mm.
• YG-180 — Engine 97 KW; push/pull by motor; max drag/feed 180/180 KN; max torque 6000 N·m; powerhead speed 0–140 r/min; moving speed 20 m/min; max reaming Φ600 mm; drill rod 3 m; drill pipe Φ60 mm; angle 10–22°; mudflow 250 L/min; mud pressure 80 bar; weight 8500 kg; dimension 6400×2270×2340 mm.
• YG-280 — Engine 160 KW; push/pull by motor; max drag/feed 280/280 KN; max torque 10000 N·m; powerhead speed 0–120 r/min; moving speed 20 m/min; max reaming Φ750 mm; drill rod 3 m; drill pipe Φ73 mm; angle 10–23°; mudflow 320 L/min; mud pressure 80 bar; weight 12500 kg; dimension 7100×2260×2450 mm.
• YG-320 — Engine 140/160 KW; push/pull by cylinder; max drag/feed 320/320 KN; max torque 12000 N·m; powerhead speed 0–140 r/min; moving speed 20 m/min; max reaming Φ800 mm; drill rod 3 m; drill pipe Φ73 mm; angle 10–20°; mudflow 320 L/min; mud pressure 80 bar; weight 11500 kg; dimension 7100×2250×2450 mm.
• YG-320A — Engine 160 KW; push/pull by motor; max drag/feed 320/320 KN; max torque 12000 N·m; powerhead speed 0–140 r/min; moving speed 20 m/min; max reaming Φ800 mm; drill rod 3 m; drill pipe Φ73 mm; angle 10–20°; mudflow 320 L/min; mud pressure 80 bar; weight 11200 kg; dimension 7662×2162×2450 mm.
